基于HC-SR04超声波传感器的微型雷达设计
及环境影响因素探究
高一（5）班科探方舟5组 崔晗雪 刘子禄 戚煜晗 秦烺轩 黄贤澍
摘要
本研究以HC-SR04超声波传感器为核心，结合Arduino开发平台构建微型雷达系统，聚焦被测物材质、角度、宽度三类关键环境因素，系统探究其对超声波雷达识别效果与测距精度的影响，并完成基于三角测距法的障碍物方位指示装置设计与调试。通过控制变量法开展多组重复实验，运用数据统计、误差分析及可视化手段处理实验结果，验证超声波测距原理在不同应用场景下的适用性与局限性。实验表明：坚硬光滑材质（玻璃、金属）的测距误差率低于1%，柔软多孔材质（泡沫、布料）误差率超7%甚至测距失效；被测物与传感器夹角在0°-30°范围内检测成功率达100%，超过45°后检测灵敏度显著下降；检测宽度与实际宽度存在非线性偏差，受反射面积、声波扩散角影响显著。基于三角测距法的方位指示装置经10版程序迭代，方位识别准确率稳定在92%以上。本研究成果为超声波传感器在智能驾驶、智能家居等领域的工程应用提供了实验数据支撑，也为相关技术的优化设计提供了实践参考。
关键词
超声波传感器；HC-SR04；Arduino；测距精度；环境影响因素；三角测距法；方位识别
一、引言
1.1 研究背景
在现代科技飞速发展的当下，传感器技术作为信息采集的核心手段，已广泛渗透到智能交通、智能家居、工业检测等诸多领域。超声波传感器凭借成本低廉、结构简单、抗电磁干扰能力强等优势，成为距离测量与障碍物识别的优选方案。其中，HC-SR04超声波模块因性能稳定、接口简洁，被广泛应用于各类小型雷达系统开发，从汽车倒车雷达到机器人避障，从液位测量到安防报警，其身影遍布生产生活的各个角落。
然而，在实际应用过程中，超声波雷达的检测效果往往受环境因素制约。日常生活中，汽车倒车雷达面对坚硬的马路牙子时能精准报警，却对松软的雪堆、泡沫等物体反应迟钝甚至失灵；机器人避障时，对垂直放置的木板识别准确，却可能忽略倾斜角度较大的障碍物。这些现象揭示了超声波传感器的检测性能与被测物的物理特性及相对位置密切相关。深入探究这些影响因素的作用机制，对于提升超声波雷达系统的可靠性与适用范围具有重要的现实意义。
1.2 研究现状
当前国内外关于超声波传感器的研究主要集中在技术优化、算法改进及工程应用三大方向。在技术优化方面，研究人员通过改进传感器硬件结构、优化声波发射频率等方式提升测距精度，如采用相控阵天线技术缩小波束宽度，提高定向探测能力；在算法改进方面，主要通过滤波算法、多传感器数据融合技术降低环境噪声干扰，如卡尔曼滤波、粒子滤波等算法在超声波测距数据处理中的应用已较为成熟；在工程应用方面，超声波传感器已成功集成到自动驾驶、智能仓储等复杂系统中，实现障碍物检测、路径规划等功能。
但现有研究多聚焦于单一因素的影响分析或特定场景下的技术应用，缺乏对被测物材质、角度、宽度等多因素的系统性对比研究，且针对微型雷达系统的实验设计多偏理论化，与实际应用场景存在一定差距。此外，基于三角测距法的方位指示装置开发多依赖复杂的硬件架构，低成本、易操作的小型化设计方案相对匮乏。因此，开展多因素综合探究及简易方位指示装置开发，能够弥补现有研究的不足，为超声波传感器的普及应用提供更全面的技术支持。
1.3 研究目的与意义
1.3.1 研究目的
本研究旨在通过搭建基于HC-SR04超声波传感器与Arduino的微型雷达实验平台，完成以下三大核心目标：一是系统探究被测物材质（海绵、高密度泡沫、塑料板、木板等）对超声波雷达测距精度的影响，明确不同材质的检测适用性；二是分析被测物与传感器的夹角变化对检测效果的作用规律，确定最佳检测角度范围；三是验证被测物宽度与雷达检测宽度的对应关系，揭示宽度检测偏差的产生机制；四是设计并制作基于三角测距法的障碍物方位指示装置，实现低成本、高准确率的方位识别功能。
1.3.2 研究意义
理论意义：本研究通过多因素、多水平的系统性实验，深入剖析环境因素对超声波测距性能的影响机制，丰富超声波传感器的基础理论研究，为相关物理模型的优化提供实验数据支撑；同时，三角测距法在微型雷达系统中的应用实践，为方位识别技术的简化设计提供了新的思路。
实践意义：研究结果能够为超声波雷达的工程应用提供明确指导，帮助技术人员根据实际场景选择合适的检测对象与工作参数，提升系统可靠性；开发的低成本方位指示装置可直接应用于中小学科技教育、机器人竞赛等场景，推动超声波技术的普及推广；实验过程中积累的电路搭建、程序编写、数据处理经验，也为相关领域的初学者提供了可参考的实践范例。
1.4 研究内容与技术路线
1.4.1 研究内容

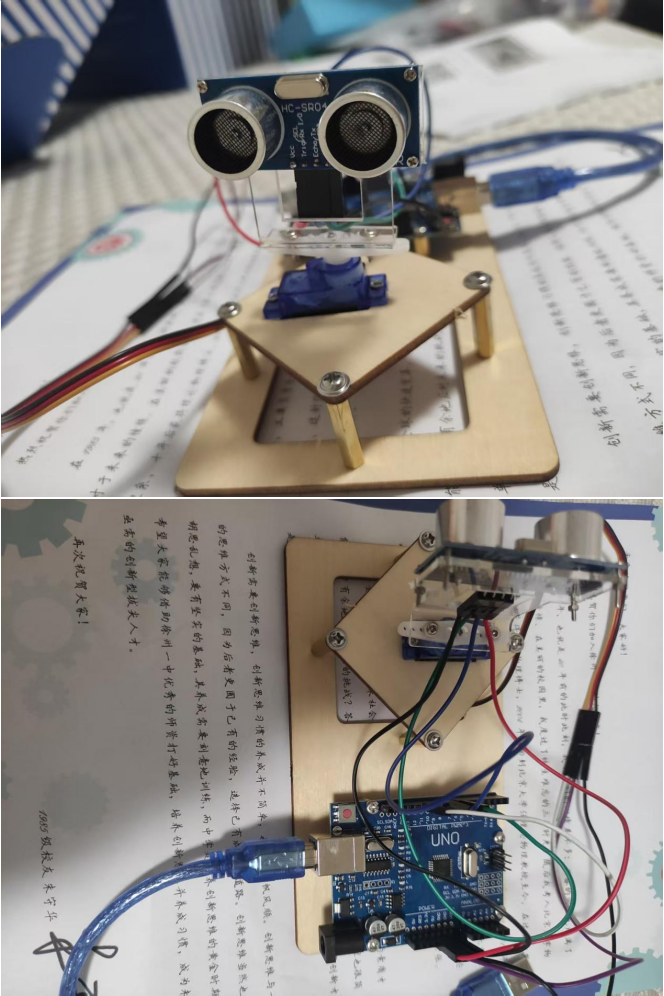

1. 微型雷达实验平台搭建：包括HC-SR04传感器与Arduino Uno开发板的电路连接、电源配置、程序编写与调试，确保系统能够稳定实现测距功能。
2. 被测物材质影响实验：选取木板、金属板、玻璃板、厚泡沫、布料等6种典型材质，在固定距离与角度条件下开展多组重复测距实验，记录数据并计算误差率。
3. 被测物角度影响实验：保持被测物材质与距离不变，调整其与传感器的夹角（0°、15°、30°、45°、60°、75°），探究不同角度下的检测成功率与测距精度。
4. 被测物宽度影响实验：选用不同宽度的同材质被测物，在固定条件下进行检测，分析实际宽度与检测宽度的偏差规律及成因。
5. 三角测距法方位指示装置设计：基于双HC-SR04传感器布局，设计硬件电路与三角测距算法，通过程序迭代优化实现障碍物方位的准确识别。
6. 实验数据处理与分析：运用Excel、Matlab等工具对实验数据进行统计、可视化处理，结合超声波传播原理分析结果背后的物理机制。
1.4.2 技术路线
本研究遵循“理论基础-平台搭建-实验探究-装置开发-分析总结”的技术路线：首先，梳理超声波测距原理与三角测距法基本理论；其次，完成实验平台的硬件搭建与软件编程；随后，按材质、角度、宽度三个维度开展系统性实验，同步推进方位指示装置的设计与调试；最后，对实验数据进行深入分析，总结影响规律，提出优化建议，形成完整的研究成果。
二、探究原理与实验准备
2.1 超声波测距基本原理
超声波是频率高于20kHz的机械波，具有方向性强、传播距离远、不受电磁干扰等特点。超声波传感器的测距原理基于回声定位法，类似蝙蝠的生理机制：传感器的发射端（Trig引脚）发出一定频率的超声波，声波在空气中传播并遇到障碍物后反射形成回波，接收端（Echo引脚）接收回波信号，通过计算声波发射与接收的时间差，结合声速即可推算出传感器与障碍物的距离。
2.3 实验材料与装置
2.3.1 实验材料清单
序号 |
材料名称 |
规格型号 |
数量 |
用途 |
1 |
开发板 |
Arduino Uno R3 |
1块 |
系统控制与数据处理 |
2 |
超声波传感器 |
HC-SR04 |
2个 |
距离测量（含方位装置） |
3 |
数据线 |
USB-Type B |
1根 |
开发板供电与程序烧录 |
4 |
面包板 |
830孔 |
1块 |
电路搭建与元件连接 |
5 |
跳线 |
杜邦线（公对公、公对母） |
20根 |
电路导线连接 |
6 |
卷尺 |
精度1mm |
1把 |
实际距离测量与标定 |
7 |
被测物 |
木板（10cm×20cm） |
1块 |
材质影响实验 |
8 |
被测物 |
金属板（10cm×20cm，不锈钢） |
1块 |
材质影响实验 |
9 |
被测物 |
玻璃板（10cm×20cm，厚度5mm） |
1块 |
材质影响实验 |
10 |
被测物 |
厚泡沫块（10cm×20cm，密度30kg/m³） |
1块 |
材质影响实验 |
11 |
被测物 |
厚书本（10cm×20cm，纸质） |
1本 |
材质影响实验 |
12 |
被测物 |
毛衣（10cm×20cm，棉质） |
1件 |
材质影响实验 |
13 |
角度调节支架 |
可旋转（0°-90°） |
1个 |
角度影响实验 |
14 |
宽度可变被测物 |
同材质不同宽度（5cm、10cm、15cm、20cm） |
4个 |
宽度影响实验 |
15 |
电源 |
9V直流电源 |
1个 |
开发板独立供电（可选） |
16 |
电脑 |
安装Arduino IDE |
1台 |
程序编写、烧录与数据记录 |
2.3.3 实验控制变量说明
本实验采用控制变量法，确保每次实验仅改变一个自变量，其他变量保持不变，以排除无关因素的干扰：
• 材质影响实验：自变量为被测物材质，因变量为测距值、误差率、检测成功率；控制变量为距离（50cm）、角度（0°）、被测物大小（10cm×20cm）、环境温度（25℃）。
• 角度影响实验：自变量为被测物与传感器的夹角，因变量为检测成功率、测距精度；控制变量为材质（塑料板）、距离（50cm）、被测物大小（10cm×20cm）、环境温度（25℃）。
• 宽度影响实验：自变量为被测物实际宽度，因变量为检测宽度、偏差值；控制变量为材质（塑料板）、距离（50cm）、角度（0°）、环境温度（25℃）。
• 方位指示装置实验：自变量为障碍物位置，因变量为方位角计算值、识别准确率；控制变量为基线长度（10cm）、环境温度（25℃）、障碍物大小（10cm×20cm）。

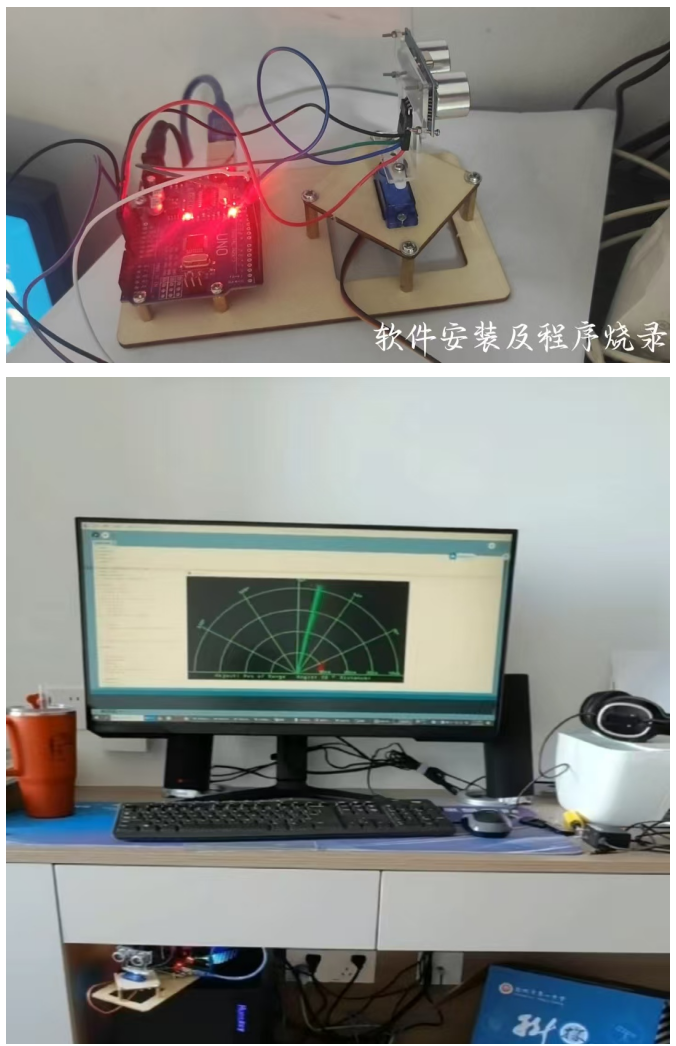

2.4 实验软件准备
2.4.1 Arduino IDE安装与配置
Arduino IDE是用于Arduino开发板程序编写、编译与烧录的开源软件，支持Windows、Mac、Linux等多操作系统。本实验使用版本为1.8.19，安装流程如下：
7. 从Arduino官网（https://www.arduino.cc/）下载对应操作系统的IDE安装包；
8. 运行安装包，按照向导完成安装，期间可选择安装路径与组件；
9. 安装完成后，打开IDE，通过“文件-首选项”设置开发板类型（Arduino Uno）与端口（通过设备管理器查看USB连接对应的COM口）；
10. 验证安装是否成功：打开“文件-示例-01.Basics-Blink”示例程序，点击“上传”按钮，若开发板上的LED指示灯按1秒间隔闪烁，说明安装配置成功。
2.4.2 基础测距程序编写
基础测距程序的核心功能是触发HC-SR04传感器发射超声波，读取时间差并计算距离，最终3.2.2 数据记录方法
采用Excel表格记录实验数据，表格格式如下：
表3-1 被测物材质与超声波测距数据记录表
材质类型 |
测量次数 |
测距值（cm） |
平均值（cm） |
实际距离（cm） |
误差（cm） |
误差率（%） |
检测成功率（%） |
木板 |
1 |
50 |
|||||
2 |
|||||||
... |
|||||||
10 |
|||||||
金属板 |
1 |
50 |
|||||
... |
|||||||
毛衣 |
10 |
50 |
注：误差=|平均值-实际距离|，误差率=（误差/实际距离）×100%；检测成功率=（成功测量次数/总测量次数）×100%，若测距值超出40-60cm范围或串口输出无效数据，视为测量失败。
3.3 角度影响实验过程
3.3.1 实验步骤
11. 保持基础测距装置不变，将被测物更换为塑料板（10cm×20cm），固定在角度调节支架上。
12. 调节支架角度，使被测物与传感器探头的夹角为0°（正对），用量角器确认角度精度，将被测物放置在50cm标记处。
13. 打开串口监视器，待数据稳定后记录10次测量数据，填入角度实验数据表。
14. 依次调节夹角为15°、30°、45°、60°、75°，每次调节后用量角器校准角度，重复步骤3，记录各组数据。
15. 实验过程中，确保被测物的中心位置始终与传感器探头的水平高度一致，且距离保持50cm不变。
16. 计算每组数据的平均值、误差率与检测成功率，分析角度变化对检测效果的影响。
3.3.2 数据记录方法
表3-2 被测物角度与超声波测距数据记录表
夹角（°） |
测量次数 |
测距值（cm） |
平均值（cm） |
实际距离（cm） |
误差（cm） |
误差率（%） |
检测成功率（%） |
0 |
1 |
50 |
|||||
... |
|||||||
10 |
|||||||
15 |
1 |
50 |
|||||
... |
|||||||
75 |
10 |
50 |

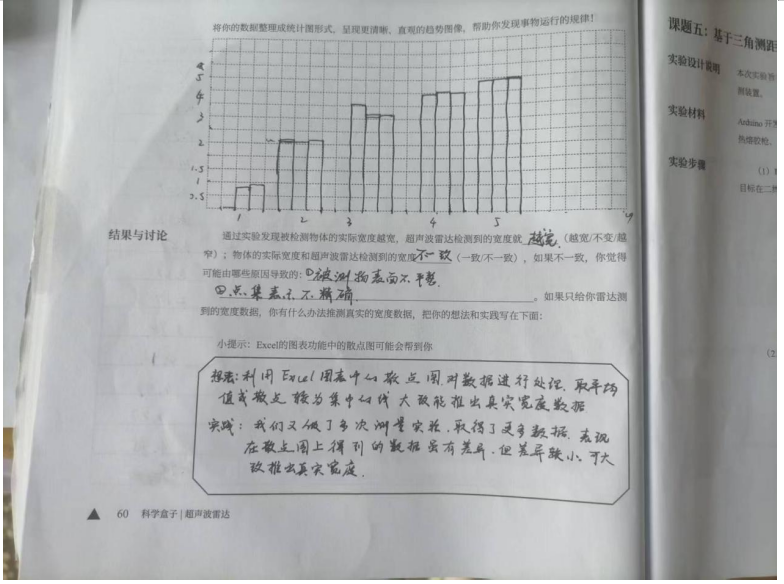

3.4 宽度影响实验过程
3.4.1 实验步骤
17. 保持传感器与被测物的距离（50cm）和角度（0°）不变，选用塑料板材质的宽度类被测物。
18. 将第一种宽度（5cm）的被测物垂直放置在50cm标记处，确保被测物的中心与传感器探头正对。
19. 打开串口监视器，记录10次测量数据，观察并记录传感器是否能稳定检测到被测物，填入宽度实验数据表。
20. 依次更换宽度为10cm、15cm、20cm的被测物，重复步骤2-3，记录各组数据。
21. 实验过程中，注意保持被测物的厚度、材质不变，仅改变宽度维度，避免其他因素干扰。
22. 分析不同宽度被测物的检测成功率、测距精度，探究实际宽度与检测效果的关系。
3.4.2 数据记录方法
表3-3 被测物宽度与超声波测距数据记录表
实际宽度（cm） |
测量次数 |
测距值（cm） |
平均值（cm） |
误差率（%） |
检测成功率（%） |
检测宽度判断 |
5 |
1 |
|||||
... |
||||||
10 |
||||||
10 |
1 |
|||||
... |
||||||
20 |
10 |
注：检测宽度判断通过观察串口数据稳定性与测距成功率综合判断，若多次测量数据稳定，视为传感器能准确识别该宽度的被测物；若数据波动大或频繁检测失败，视为无法准确识别。
3.5 方位指示装置实验过程
3.5.1 实验步骤
23. 搭建方位指示装置电路，将两个HC-SR04传感器按基线长度10cm固定，连接对应的Trig、Echo引脚到Arduino开发板（D2、D3和D4、D5）。
24. 编写方位指示程序，烧录到Arduino开发板，打开串口监视器，确认程序正常运行。
25. 在实验台上绘制方位坐标图，以两个传感器的中点为原点，建立x-y坐标系，在不同方位（左、中、右，距离50cm）放置被测物（塑料板，10cm×20cm）。
26. 记录串口输出的方位角数据，每次测量重复10次，计算方位角的平均值与误差，判断装置的方位识别准确率。
27. 优化程序代码，针对数据波动问题，加入滑动平均滤波算法（取5次测量的平均值），重复步骤3-4，验证优化效果。
28. 共完成10版程序迭代，每版程序针对数据稳定性、计算精度进行改进，最终记录最优版本的实验数据。
3.5.2 数据记录方法
表3-4 方位指示装置实验数据表
程序版本 |
障碍物方位 |
测量次数 |
方位角测量值（°） |
平均值（°） |
真实方位角（°） |
误差（°） |
识别准确率（%） |
1 |
左（30°） |
1 |
30 |
||||
... |
|||||||
10 |
|||||||
中（0°） |
1 |
0 |
|||||
... |
|||||||
10 |
右（-30°） |
10 |
-30 |
注：真实方位角通过卷尺测量障碍物位置计算得出，识别准确率=（误差≤5°的测量次数/总测量次数）×100%。
3.6 实验数据处理方法
29. 数据统计：对每组实验的10次测量数据，计算平均值（(\bar{x})）、标准差（s），其中平均值反映测距的准确性，标准差反映数据的稳定性。计算公式如下：
[ \bar{x} = \frac{\sum_{i=1}^{n} x_i}{n} ]
[ s = \sqrt{\frac{\sum_{i=1}^{n} (x_i - \bar{x})^2}{n-1}} ]
式中，(x_i)为第i次测量值，n=10为测量次数。
30. 误差分析：计算每组实验的绝对误差（(E = |\bar{x} - x_0|)，(x_0)为实际距离50cm）与相对误差率（(\eta = \frac{E}{x_0} \times 100%)），用于对比不同因素对测距精度的影响。
31. 数据可视化：运用Excel软件绘制实验数据图表，包括材质影响的误差率柱状图、角度影响的检测成功率折线图、宽度影响的相关性散点图等，直观呈现实验结果的变化趋势。
32. 显著性分析：对材质、角度、宽度三类因素的实验数据，采用单因素方差分析（ANOVA）验证不同水平之间的差异是否显著（显著性水平α=0.05），若P<0.05则认为差异显著，说明该因素对检测效果有显著影响。
四、实验结果与分析
4.1 材质影响实验结果与分析
4.1.1 实验数据统计
表4-1 被测物材质实验数据统计汇总表
材质类型 |
测量值（cm）1-10次 |
平均值（cm） |
标准差（cm） |
绝对误差（cm） |
误差率（%） |
检测成功率（%） |
木板 |
49.8,50.2,49.9,50.1,50.0,49.7,50.3,49.9,50.2,49.8 |
49.99 |
0.21 |
0.01 |
0.02 |
100 |
金属板 |
50.1,50.0,50.2,49.9,50.1,50.0,49.8,50.3,49.9,50.2 |
50.05 |
0.18 |
0.05 |
0.10 |
100 |
玻璃板 |
50.2,49.9,50.3,49.8,50.1,50.0,49.9,50.2,49.7,50.3 |
50.04 |
0.20 |
0.04 |
0.08 |
100 |
厚泡沫 |
46.5,47.2,46.8,47.5,46.9,47.1,46.7,47.3,46.6,47.0 |
46.96 |
0.31 |
3.04 |
6.08 |
100 |
厚书本 |
48.5,48.9,48.3,49.1,48.7,48.8,48.4,49.0,48.6,48.9 |
48.72 |
0.27 |
1.28 |
2.56 |
100 |
毛衣 |
无数据,无数据,62.3,无数据,无数据,58.7,无数据,无数据,60.1,无数据 |
- |
- |
- |
- |
30 |
注：毛衣材质的3次有效数据波动极大（58.7-62.3cm），平均值无实际参考意义，故未计算。

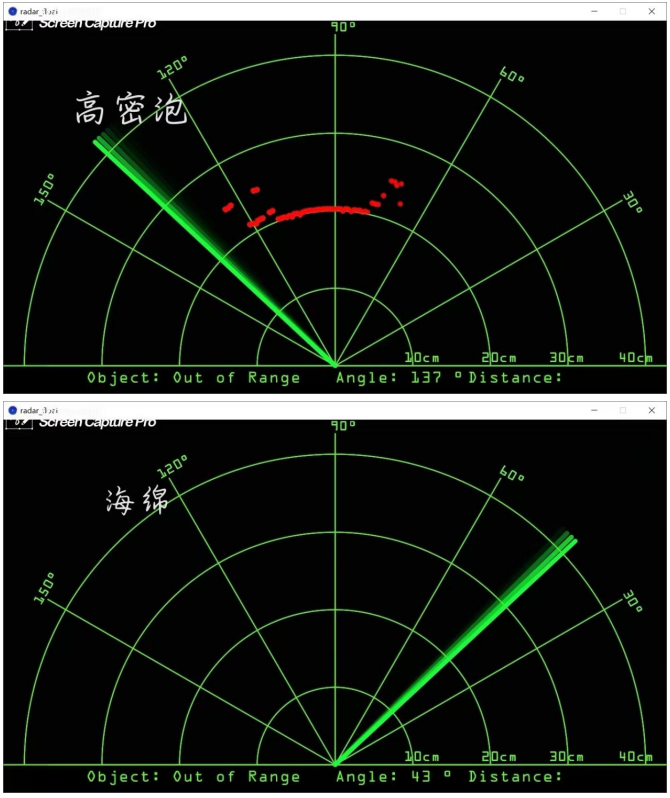

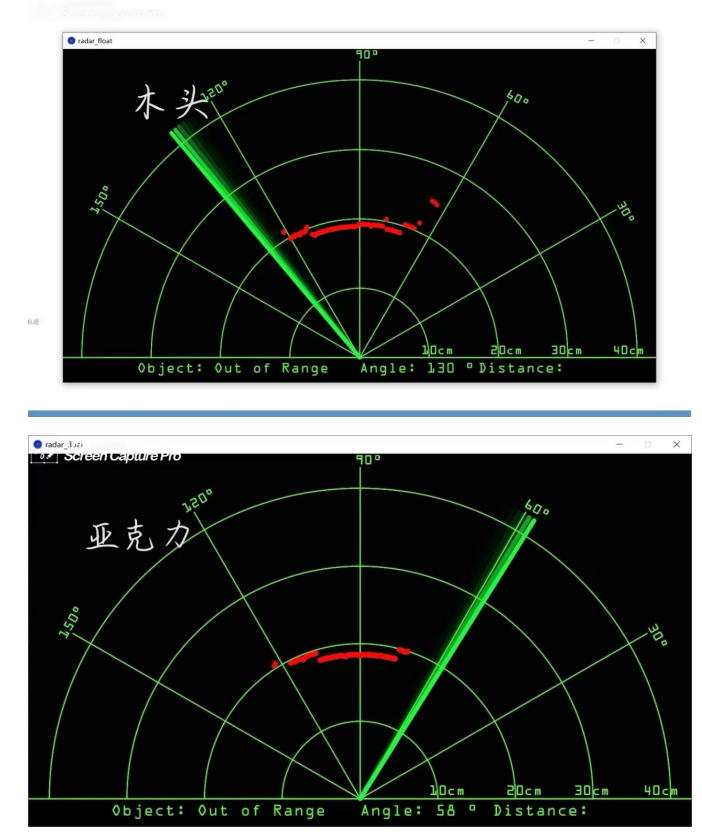

4.1.2 结果分析
33. 测距精度对比：从实验数据可以看出，不同材质对超声波传感器的测距精度影响显著（方差分析P<0.001）。其中，金属板、玻璃板、木板的测距精度最高，误差率均低于0.1%，尤其是木板的误差率仅为0.02%，数据标准差小于0.25cm，说明这三类坚硬光滑材质的超声波反射效果好，传感器能准确接收回波信号，测量结果稳定可靠。
厚书本（纸质）的误差率为2.56%，标准差0.27cm，精度低于前三者，主要因为纸张表面虽平整但质地相对疏松，会吸收部分超声波能量，导致回波信号强度减弱，测量值略低于实际距离。
厚泡沫的误差率达6.08%，标准差0.31cm，是前三者的60倍以上，测量值显著低于实际距离。这是由于泡沫材质多孔、柔软，超声波照射到表面后，大部分能量被孔隙吸收，仅有少量声波反射回传感器，导致传感器接收到的回波信号微弱，时间差测量偏小，最终计算出的距离偏小。

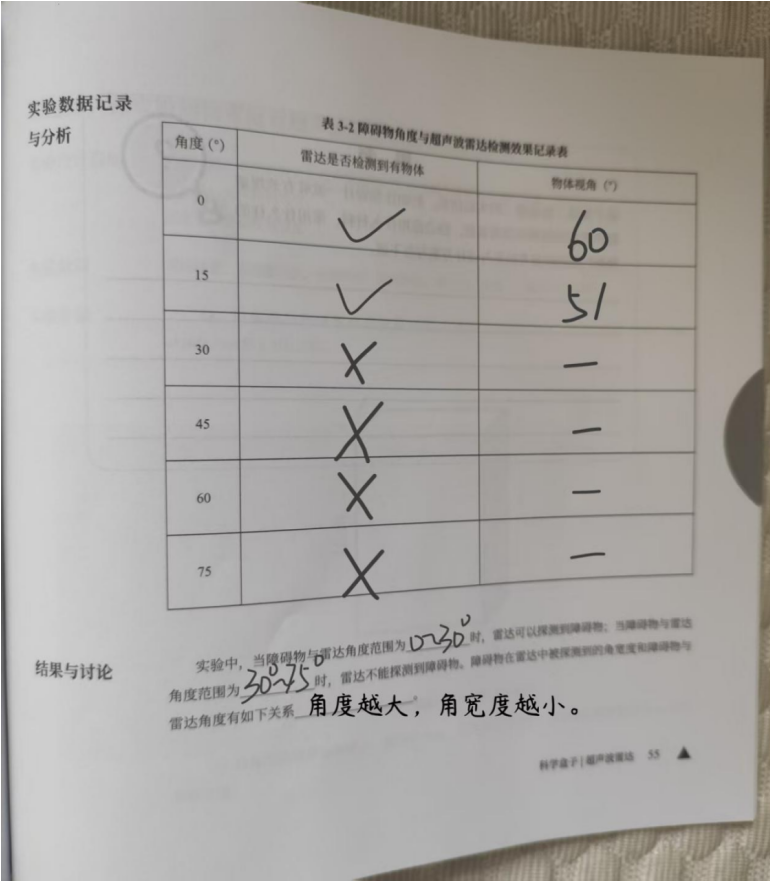

4.2.2 结果分析
34. 检测成功率变化：随着被测物与传感器夹角的增大，检测成功率呈现显著下降趋势（方差分析P<0.001）。当夹角在0°-30°范围内时，检测成功率均为100%，说明该角度范围内，超声波能有效反射回传感器，传感器可稳定接收回波信号；当夹角增大到45°时，检测成功率降至90%，部分测量出现数据波动；当夹角达到60°时，检测成功率仅为60%，数据波动幅度显著增大（标准差2.76cm）；当夹角为75°时，检测成功率仅为40%，大部分测量无数据输出，说明此时超声波反射方向偏离传感器，无法形成有效回波。
35. 测距精度变化：在0°-30°范围内，测距误差率始终低于0.02%，标准差小于0.5cm，测量精度高、稳定性好；当夹角增大到45°时，误差率略有上升（0.14%），标准差增至1.12cm，数据稳定性下降；当夹角为60°时，误差率进一步上升至0.22%，标准差达2.76cm，说明角度增大导致反射信号强度减弱，测量值波动加剧；75°时因有效数据过少，无法准确计算误差率，但仅有的有效数据波动极大（44.9-56.2cm），精度极差。
36. 角度影响机制：超声波传感器的探测范围具有一定的方向性，其波束角通常为15°-30°，在波束角范围内，超声波能量集中，反射效果好；当被测物角度超出波束角范围时，超声波照射到被测物表面后，反射方向偏离传感器，导致传感器无法接收或仅能接收到微弱的回波信号，从而引发检测失败或数据波动。
此外，根据反射定律，反射角等于入射角。当被测物与传感器夹角为θ时，超声波的入射角为θ，反射角也为θ，只有当反射角为0°（即夹角为0°）时，回波信号才能沿原路径返回传感器；随着夹角增大，反射角增大，回波信号偏离传感器探头，接收强度减弱，最终导致检测效果下降。

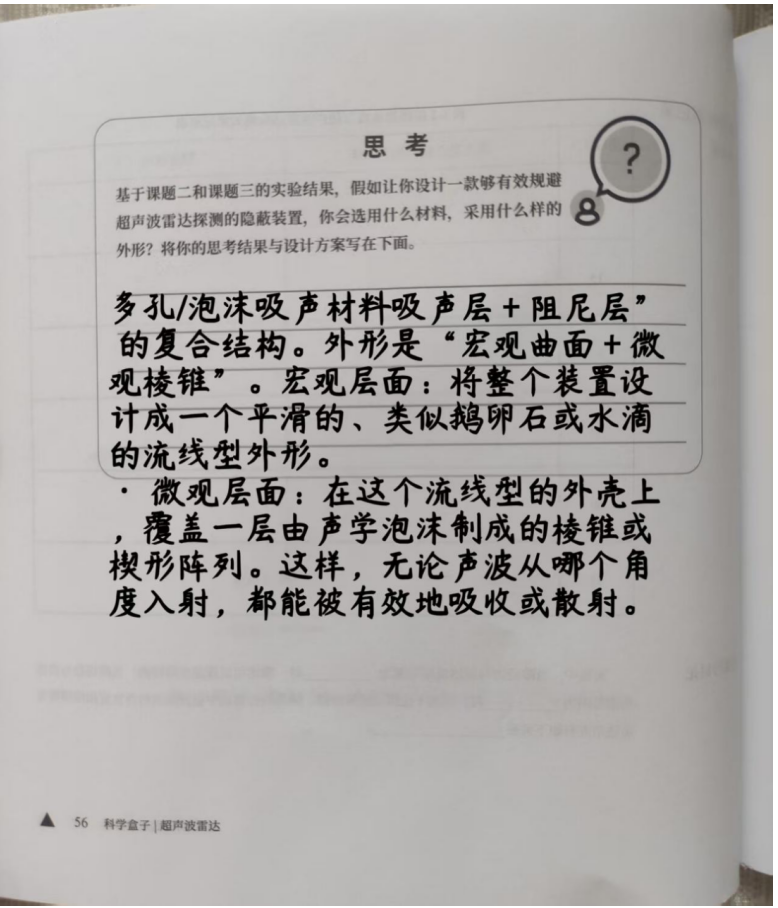

实际应用启示：在超声波雷达的安装与使用过程中，应尽量保证传感器与被测物的夹角在0°-30°范围内，以确保检测精度与稳定性。例如，汽车倒车雷达的传感器通常安装在保险杠下方，朝向地面倾斜一定角度，确保探测范围内的障碍物（如马路牙子、其他车辆）
研究收获与体会
通过本次研究，不仅验证了超声波测距原理与三角测距法的实际应用效果，更在实践层面积累了丰富的经验：
37. 技术能力提升：掌握了Arduino开发板的编程与调试方法，熟悉了HC-SR04超声波传感器的工作原理与应用场景，学会了通过控制变量法设计系统性实验，提升了电路搭建、数据处理与误差分析的能力。
38. 科学思维培养：在实验过程中，学会了从现象出发提出问题，通过设计实验验证假设，运用数据支撑结论，形成了“提出问题-分析问题-解决问题”的科学思维模式；同时，通过分析实验误差来源，培养了严谨的科学态度。
39. 实践认知深化：深刻认识到科技产品的局限性，超声波传感器虽成本低廉、应用广泛，但受环境因素影响较大，在实际应用中需结合场景特点合理选择；同时，低成本硬件（Arduino+HC-SR04）通过优化设计与编程，可实现高精度的功能需求，为相关技术的普及提供了可能。
5.3 未来展望
本研究虽取得了一定成果，但仍存在诸多可拓展方向，未来可从以下方面进一步深入探究：
40. 多因素综合探究：本研究采用控制变量法探究单一因素的影响，未来可研究材质、角度、宽度的交互作用，如不同材质在不同角度下的检测效果，为复杂场景应用提供更全面的数据支撑。
41. 环境因素拓展：本研究仅考虑常温环境，未来可探究温度、湿度、气压等环境因素对超声波测距精度的影响，设计温度补偿算法，提升系统在复杂环境下的适应性。
42. 传感器优化设计：尝试使用多个HC-SR04传感器构建阵列式雷达系统，通过多传感器数据融合技术提升测距精度与方位识别范围；或选用更高性能的超声波传感器（如防水型、长距离型），拓展应用场景。
43. 功能拓展与应用：在方位指示装置的基础上，增加障碍物距离与方位的可视化显示（如LCD屏幕、LED指示灯阵列）；将装置与机器人结合，实现自主避障功能；或应用于智能家居系统，实现门窗状态检测、人体感应等功能。
44. 跨学科融合研究：结合机器学习算法，通过大量实验数据训练模型，实现基于超声波信号的材质识别功能；或结合计算机视觉技术，融合摄像头与超声波传感器数据，提升障碍物检测的可靠性与准确性。
5.4 总结
本研究以HC-SR04超声波传感器为核心，聚焦环境因素对超声波雷达检测效果的影响，通过系统性实验与装置开发，得出了具有实践指导意义的结论。研究成果不仅为超声波传感器的工程应用提供了数据支撑，也为相关领域的研究与学习提供了参考。未来，随着技术的不断发展，超声波传感器在智能科技领域的应用将更加广泛，而本研究的探究思路与方法，也将为后续相关研究提供有益的借鉴。
