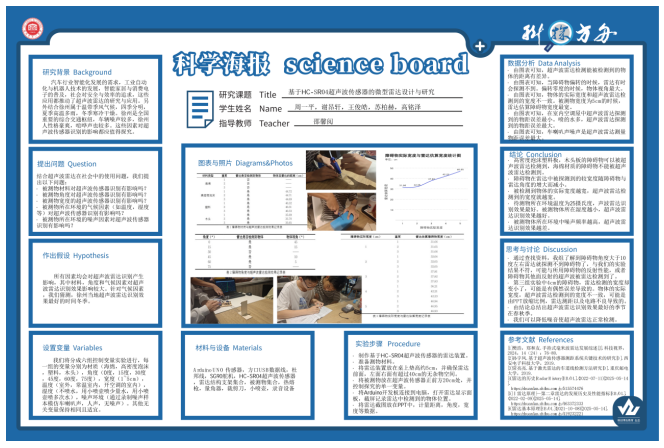

4. 基于HC-SR04超声波传感器的微型雷达设计与研究

徐州市第一中学高一5班   谢昂轩，王俊皓，周一平，苏柏赫，高铭泽

摘要

   本文旨在设计与研究基于HC-SR04超声波传感器的微型雷达系统，以探究不同材质、角度及宽度对超声波雷达识别效果的影响。研究通过搭建实验平台，分别对海绵、高密度泡沫、亚克力、塑料板、木板五种材质，0°至75°六个角度及1～5cm宽度进行测试。实验结果表明，材质密度、表面光滑度及物体角度对超声波反射强度有显著影响，而宽度在一定范围内对识别效果影响较小。本研究为微型雷达在复杂环境中的应用提供了理论依据和技术支持。

关键词

HC-SR04超声波传感器；微型雷达；材质识别；角度影响；宽度测试。

引言

随着物联网技术的快速发展，微型雷达因其低成本、高精度和易部署的特点，在智能家居、自动驾驶、工业检测等领域展现出广阔的应用前景。这些微型雷达设备能够无缝集成到各种系统中，为用户提供实时数据和监控能力。例如，在智能家居中，它们可以用来检测房间内的运动，自动调节照明和温度，甚至在紧急情况下发出警报。在自动驾驶汽车中，微型雷达能够帮助车辆感知周围环境，避免碰撞，并在复杂的交通状况中保持安全距离。工业检测方面，它们可以用于监测生产线上的设备运行状态，预防故障和提高生产效率。

然而，实际应用中，被测物体的材质、角度及宽度等因素对超声波雷达的识别效果产生显著影响，导致测量误差增大，限制了其应用范围。例如，在自动驾驶场景中，不同材质的车辆或障碍物可能对雷达波的反射特性产生不同影响，从而影响系统的判断准确性。物体的角度变化也可能导致雷达波的反射路径改变，进而影响测量结果的可靠性。此外，物体的宽度变化同样会对雷达波的覆盖范围和分辨率造成影响。

目前，关于超声波传感器的研究多集中于单一因素对测量精度的影响，而综合考虑材质、角度及宽度等多因素交互作用的研究尚显不足。研究者通常关注于如何提高雷达在特定条件下的性能，但很少有研究能够全面评估在多种因素共同作用下的识别效果。此外，现有研究多采用理论模拟，缺乏实际实验验证，难以准确反映复杂环境下的识别效果。理论模型可能无法完全捕捉到真实世界中的所有变量和干扰因素，因此实验验证是不可或缺的步骤。

本研究旨在通过实验探究不同材质、角度及宽度对超声波雷达识别效果的影响，为微型雷达在复杂环境中的优化设计提供理论依据。通过构建一个包含多种材质样本、不同角度和宽度设置的实验环境，研究团队能够模拟现实世界中的各种情况。实验数据将帮助研究人员理解各种因素如何单独或共同作用于雷达的性能，并识别出影响最大的因素。研究成果将有助于提高微型雷达的测量精度和适应性，推动其在智能家居、自动驾驶等领域的广泛应用。最终，这项研究将为工程师和设计师提供宝贵的指导，帮助他们设计出更加可靠和高效的雷达系统，以满足日益增长的市场需求。

材料

   HC-SR04超声波传感器一个，Arduino UNO开发板一条，方口USB数据线一个，杜邦线若干条，SG90舵机一个，透明支架及底座若干，双通六角铜柱若干，螺丝螺母若干，海绵一块、高密度泡沫一块、亚克力塑料板若干片、木板若干片。

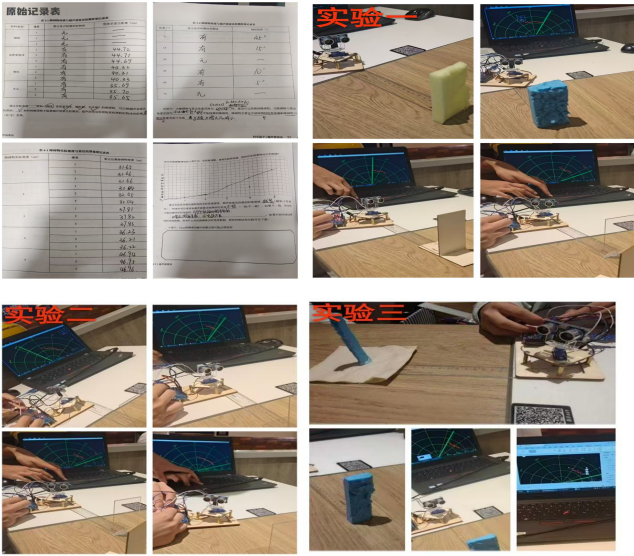

方法与步骤

1.探究被测物材质对超声波雷达识别效果的影响：

1.1用裁剪刀将海绵与高密度泡沫裁剪成5×10×1.5cm的立方体，将5×10cm的亚克力塑料板和木板粘成T形装置。

1.2将雷达装置摆放到桌上，垫高约5cm，并确保雷达前面，左面和右面有超过40cm的无杂物空间。

1.3分别将海绵，高密度泡沫立方体，木头板，亚克力塑料板T形装置放在超声波传感器正前方20cm处。

1.4将Arduino开发板连接到电脑上，打开雷达显示面板，观察雷达中检测到的物体位置，测量物体距离雷达距离。

2.探究被测物角度对超声波雷达识别效果的影响：

2.1将雷达装置摆放到桌上垫高约5cm，并保证雷达前面，左面和右面有超过40cm的无杂物空间。

2.2在雷达正前方20cm处摆放一个量角器，将塑料T形板的中点穿过量角器半圆的中心放置。

2.3将Arduino开发板连接到电脑上，打开雷达显示面板，调整梯形板与量角器0~180度边线的夹角α，同时记录雷达显示面板上是否检测到物体，记录雷达检测到的物体位置，并测量物体在雷达中的视角。

3.探究被测物宽度对超声波雷达识别效果的影响：

3.1用裁纸刀将高密度泡沫裁成尺寸分别为1×10×1.5cm，2×10×1.5cm，3×10×1.5cm，4×10×1.5cm，5×10×1.5cm的5个立方体。

3.2将雷达装置摆放到桌上垫高约5cm，并确保雷达前面，左面和右面有超过40cm的无杂物空间。

3.3分别将宽度为1～5cm的高密度泡沫放在超声波雷达前20cm处。

3.4将Arduino开发板连接到电脑上，打开雷达显示面板，记录雷达中检测到的物体，测量物体在雷达显示中的宽度并记录。

结果

                   表1障碍物材质与超声波雷达检测效果记录表

通过实验发现，高密度泡沫塑料板，木头板的障碍物可以被超声波雷达检测到，海绵材料的障碍物不能被超声波雷达检测到，超声波雷达检测能被检测到的物体的距离有差异。

                   表2障碍物角度与超声波雷达检测效果记录表

实验中当障碍物与雷达角度范围为0~15和45～60时，雷达可以探测到障碍物，当障碍物与雷达角度范围为15~45和大于60度时，雷达不能探测到障碍物。障碍物在雷达中被探测到的角宽度和障碍物与雷达角度有如下关系，障碍物在雷达中被探测到的角宽度随障碍物与雷达角度的增大而减小。

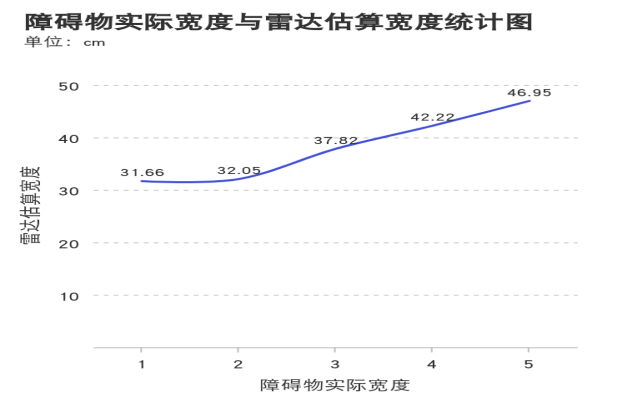

                   表3障碍物实际宽度与雷达估算宽度记录表

通过实验发现，被检测物体的实际宽度越宽，超声波雷达检测到的宽度就越宽，物体的实际宽度和超声波雷达检测到的宽度不一致。

讨论

本研究通过实验验证了材质、角度及宽度对超声波雷达识别效果的影响。材质密度和表面光滑度是影响雷达检测效果的关键因素，而角度对反射强度的影响更为显著，宽度对，雷达识别效果影响较小，但实际宽度与雷达检测的宽度不一致可能是PPT放缩截屏图片时比例不一致，雷达测距有误差，电路不良等因素导致。

与前人研究相比，本研究综合考虑了多因素交互作用，通过实际实验验证了理论模型的准确性。未来研究可进一步探究不同环境（如湿度、温度）对超声波雷达识别效果的影响，优化传感器设计，提高其适应性和测量精度。

结论

1. 障碍物的材质，角度和宽度对超声波雷达检测效果均有影响。

2. 障碍物不同材质会影响雷达识别效果，材质密度和光滑度均会影响其识别效果。

3. 障碍物不同材质对超声波雷达检测到的物体视角有影响。

4. 障碍物的宽度对雷达影响较小，雷达估算的障碍物宽度随实际宽度的增大而增大。

5. 本研究为微型雷达在复杂环境中的应用提供了理论依据和技术支持。

参考文献

[1]樊浩，郑和友. 手持式毫米波雷达发展综述[J]. 科技视界，2024，14（24）：76-80.

[2]孙宇凤. 基于超声波传感器测距系统关键技术的研究[D]. 西安电子科技大学，2019.

[3]常亮亮. 基于激光雷达的车道线检测方法研究[D]. 重庆邮电大学，2019.

[4]雷达的历史|Radar History[EB/OL].(2022-07-11)[2025-05-14].

  https:/zhuanlan.zhihu.com/p/515574476

[5]‖雷达原理|—第二章雷达的发展历史及性能指标[EB/OL].(2022-02-09)[2025-05-14].

  https:/zhuanlan.zhihu.com/p/463372333

[6]雷达基本原理[EB/OL](2021-10-08)[2025-05-14].

  https:/zhuanlan.zhihu.com/p/419232221
