基于Blockly和Cordova的可视化跨平台 应用开发平台设计与实现
基于Blockly和Cordova的可视化跨平台
应用开发平台设计与实现
学 校： |
徐州市第一中学 |
班 级： |
高一6班 |
组 员： |
厉政翰 |
指导教师： |
无 |
二〇二六年二月
一、 课题背景
在当前可视化编程领域，众多技术平台的实际应用体验与开发者的核心需求存在显著脱节，严重制约了开发效率与创新空间。一方面，多数主流平台采用付费订阅模式，基础功能受限、高级功能需额外付费解锁，无论是个人开发者还是中小型团队，都面临着高昂的使用成本；另一方面，这些平台普遍奉行源代码私有化策略，开发者无法根据自身项目需求进行二次开发，一旦遇到平台功能缺陷，只能被动等待官方更新，极大限制了技术落地的灵活性；更关键的是，现有平台在功能覆盖上存在明显短板 —— 要么可视化组件库匮乏，难以满足复杂界面设计需求；要么缺乏对主流框架、第三方工具的兼容支持，无法适配多场景开发需求；要么调试、部署流程繁琐，未能真正实现 “可视化” 带来的高效便捷。
基于以上问题，我计划打造一款更易于使用的可视化编程平台。
二、 研究过程
针对图形化与可视化开发的核心需求，我基于 Vue.js 前端框架，设计并实现了一套高交互性、可定制化的拖拽式 UI 可视化编辑器。通过拖拽事件监听、DOM 节点动态渲染等技术，实现组件拖拽投放、位置调整、属性配置等核心交互功能。

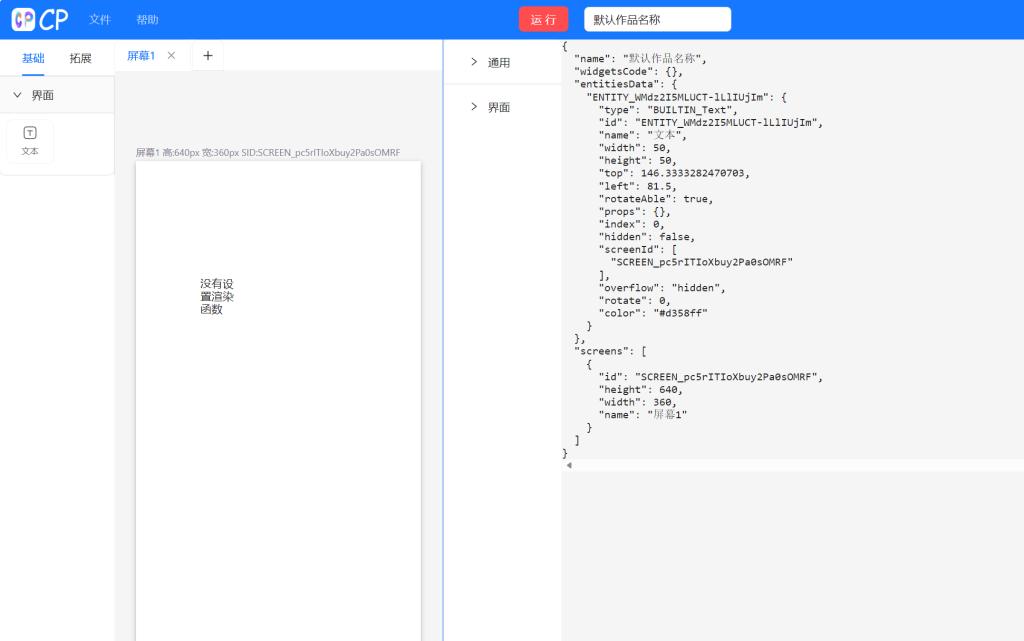

图1 早期版本
然而，仅依靠上述 UI 编辑器仅能完成应用界面的可视化搭建，无法实现应用的业务逻辑与交互功能开发，难以形成具备完整运行能力的应用程序。所以我选用 Blockly 框架实现对应用业务逻辑的编辑。
Blockly 框架是由 Google 公司研发的开源可视化编程框架，以积木式拖拽编程的交互形式，将复杂的代码逻辑转化为可视化的图形块组合，可通过图形化操作完成程序逻辑的编排。但原生 Blockly 框架所生成代码不具备在 Windows、Android、iOS 等目标平台独立运行的能力。

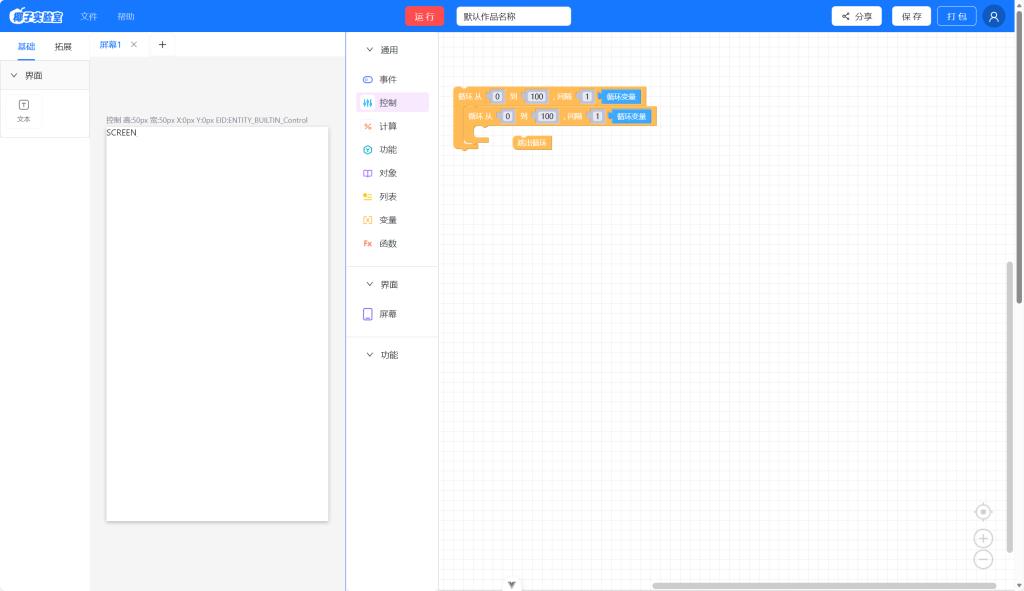

图2 添加Blockly的早期版本
为满足跨平台应用部署需求，我对 uni-app、WebView、Cordova 等主流跨平台技术方案进行对比分析与可行性论证，最终确定采用 Cordova 作为本项目的跨平台实现框架。
Cordova 框架是 Apache 基金会旗下的开源跨平台应用开发框架，其核心原理是将 Web 应用（HTML、CSS、JavaScript）封装为原生应用容器，通过内置的原生 API 桥接层，使 Web 代码能够调用各平台的原生功能（如摄像头等）。该框架无需编写原生代码即可实现多端适配，生成的应用可直接打包为Android等平台的原生安装包，兼具 Web 开发的高效性与原生应用的运行特性，是轻量级跨平台应用开发的主流解决方案之一。

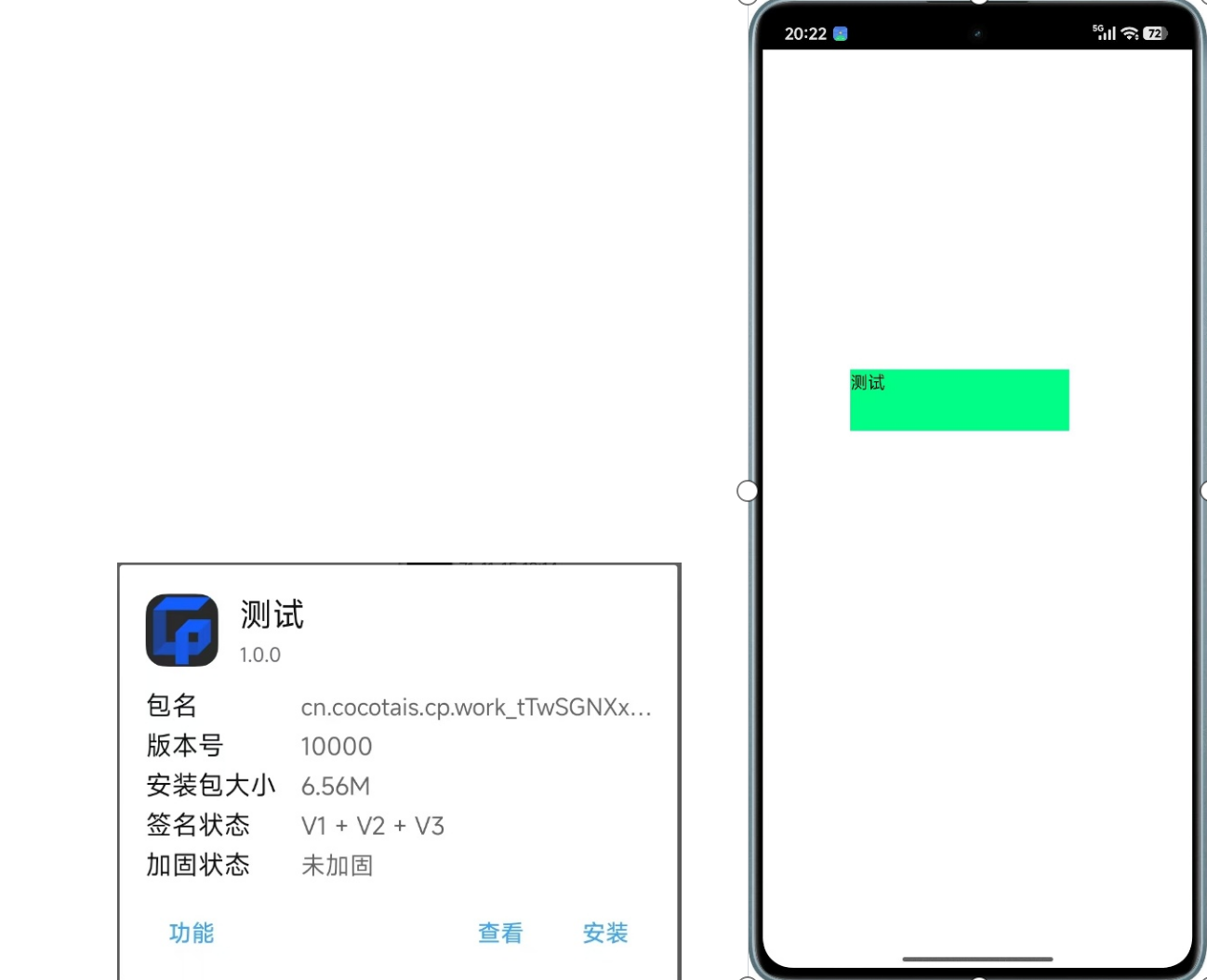

图3 经过Cordova打包的应用和其在安卓手机上的运行截图
截至目前，我已完成 UI 可视化编辑、业务逻辑代码编辑、作品打包部署等核心功能的研发与落地，经测试验证，用户通过本平台开发的作品可在 Android、Windows、Web 等多终端平台稳定运行，各项功能均能达到预期使用效果。
三、 课题报告
基于Blockly和Cordova的可视化跨平台应用开发平台设计与实现
徐州市第一中学 高一6班 厉政翰
【摘要】随着移动互联网和Web技术的快速发展，应用开发需求持续增长，覆盖Android、iOS及Web等多个平台。然而，传统的应用开发需要开发者掌握不同平台的编程语言和框架知识，学习成本高，开发周期长。针对这一问题，本文设计并实现了一个基于Blockly可视化编程和Cordova跨平台技术的应用开发平台。该平台采用Vue.js构建前端界面，集成Google Blockly实现可视化编程，通过Cordova完成代码到移动应用的编译打包，同时支持直接生成网页应用。平台提供了包括UI组件、事件处理、数据存储等功能模块，支持拖拽式编程和实时预览。实验结果表明，该平台能够有效降低跨平台应用开发的门槛，提高开发效率，为非专业开发者提供了便捷的应用开发途径。
【关键词】Blockly；Cordova；Vue.js；可视化编程；跨平台开发；低代码平台
一、研究背景
移动互联网的普及使得移动应用成为人们日常生活和工作中不可或缺的工具，同时Web应用因其无需安装、跨平台的特点也保持着广泛的应用场景。开发者面临着多平台发布的需求，需要同时掌握Android（Java/Kotlin）、iOS（Swift/Objective-C）以及Web前端（HTML/JavaScript/CSS）等多套技术栈，学习曲线陡峭，开发效率低下。
可视化编程（Visual Programming）通过图形化的方式表达程序逻辑，用户通过拖拽和组合代码块来完成编程任务，无需手动编写代码。这一方式在教育领域和快速原型开发中展现出巨大潜力。Blockly作为Google开源的视觉化编程框架，已被广泛应用于MIT App Inventor、Codemao等知名教育平台。
二、相关技术基础
（一）Blockly可视化编程框架
Blockly是Google推出的开源可视化编程框架，它提供了一套基于Web的积木式编程工具。用户通过拖拽工具箱中的块到工作区，并按照逻辑关系进行拼接，形成程序逻辑。Blockly支持将图形化程序导出为JavaScript、Python、PHP等多种编程语言代码。本平台使用此框架实现了用户程序开发的逻辑编辑功能。

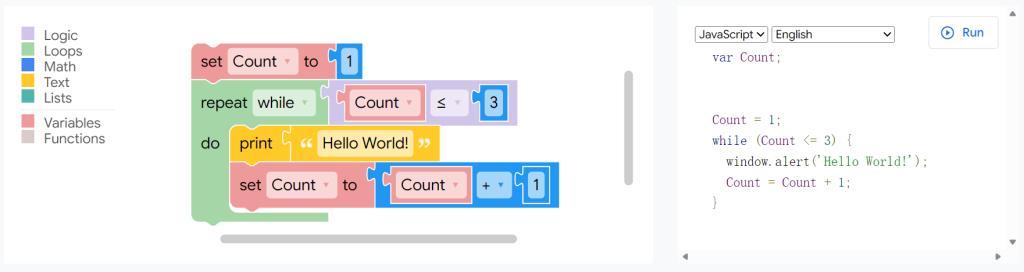

图1 Blockly可视化编程框架
（二）Cordova跨平台技术
Apache Cordova是一个开源的移动应用开发框架，允许开发者使用HTML5、CSS3和JavaScript等Web技术开发移动应用。Cordova将Web应用封装成本地容器，并通过插件机制提供对设备原生功能的访问。本平台使用此技术实现了用户程序的跨平台部署。
（三）Vue.js前端框架
Vue.js是一套用于构建用户界面的渐进式JavaScript框架。其核心库只关注视图层，代码可读性高，易于维护，同时可以通过配套工具构建复杂单页应用。Vue.js采用组件化开发模式，响应式数据绑定等机制使得界面开发更加高效。
（四）跨平台Web技术
HTML5、CSS3和JavaScript作为Web开发的三大核心技术，具有良好的跨平台特性，能够在任何现代浏览器中运行。基于这些技术开发的应用可以无缝部署为Web应用，也可以通过Cordova等封装技术转换为移动应用。
三、系统总体设计
本平台采用前后端分离架构，主要包括前端项目-编辑器部分、后端项目-作品云服务和作品打包部分。
（一）前端项目-编辑器
本平台前端采用分层架构设计，自上而下依次为
表现层： 基于Vue.js和Blockly构建的用户界面，包括项目面板、工具箱、工作区、属性面板、预览窗口等组件，负责与用户的交互。
业务逻辑层： 包含项目管理器、块管理器、组件管理器、代码生成器等核心模块，处理系统的业务逻辑。
数据层： 管理项目数据、块定义、组件定义、配置信息等数据的存储和访问。
（二）后端项目1-作品云服务
云端服务系统是本平台的重要组成部分，负责提供用户管理、作品存储、版本控制等核心功能。系统基于PHP和MySQL实现RESTful API，采用无状态设计，通过JSON格式进行数据交换。
云端服务系统采用经典的三层架构：
表现层： RESTful API接口，接收HTTP请求，返回JSON格式响应。
业务逻辑层： 处理用户认证、作品管理、权限验证等核心业务逻辑。
数据访问层： 封装MySQL数据库操作，提供数据持久化服务。
（三）后端项目2-作品打包服务
作品打包服务是本平台的独立子项目，负责处理Cordova应用编译这一计算密集型任务。由于Cordova打包需要完整的Android SDK、Gradle等复杂编译环境，且编译过程耗时较长，将其设计为独立的微服务，通过EventStream与前端平台进行异步交互，实现了解耦和可伸缩性。
四、系统实现
（一）前端项目-编辑器
1 开发环境与工具
可视化编程：Google Blockly 10.4
组件库：TDesign
前端框架：Vue3.5
构建工具：Vite5.3
包管理：Pnpm
开发工具：Visual Studio Code
版本控制：Git
2 可视化编辑器的实现
可视化编辑器是本平台的核心模块，其实现主要包括以下几个方面：
（1）Blockly工作区的集成： 在Vue组件中引入Blockly库，通过ref获取DOM元素，初始化Blockly工作区实例，配置工具箱和工作区参数。
（2）自定义块的开发：根据跨平台应用开发的需求，实现了一个块定义转换机制，将简易定义的块转换生成Blockly块。
（3）拖拽式舞台的开发：使用Moveable等技术，实现了拖拽编辑UI组件的功能，并于Blockly工作区配合实现协作。
（4）作品管理相关界面的开发：使用TDesign组件库，实现了用户管理、作品管理、应用打包等功能性界面。

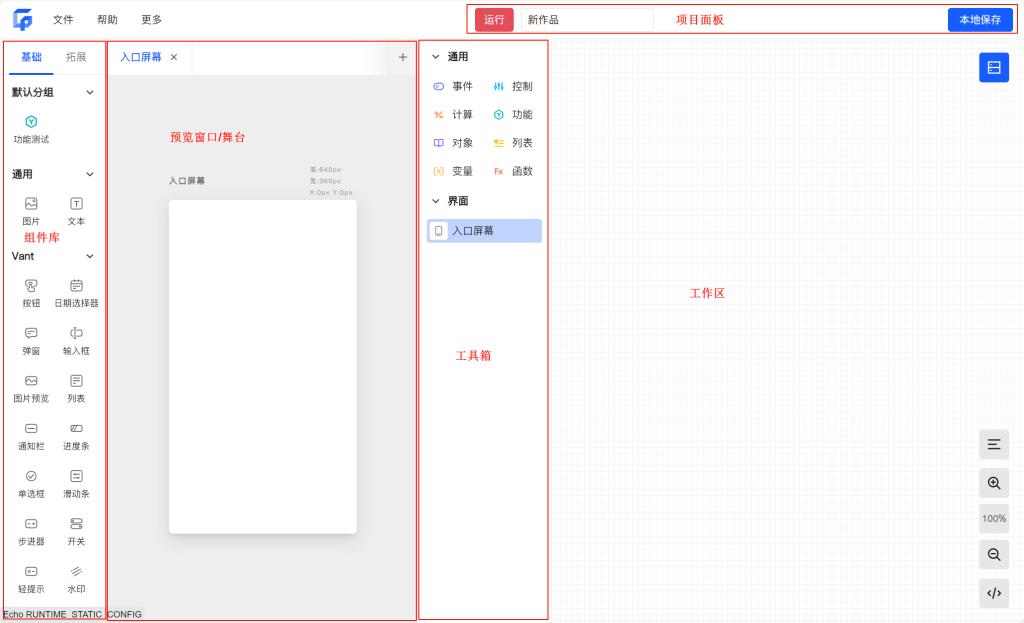

图2 可视化编辑器UI-1

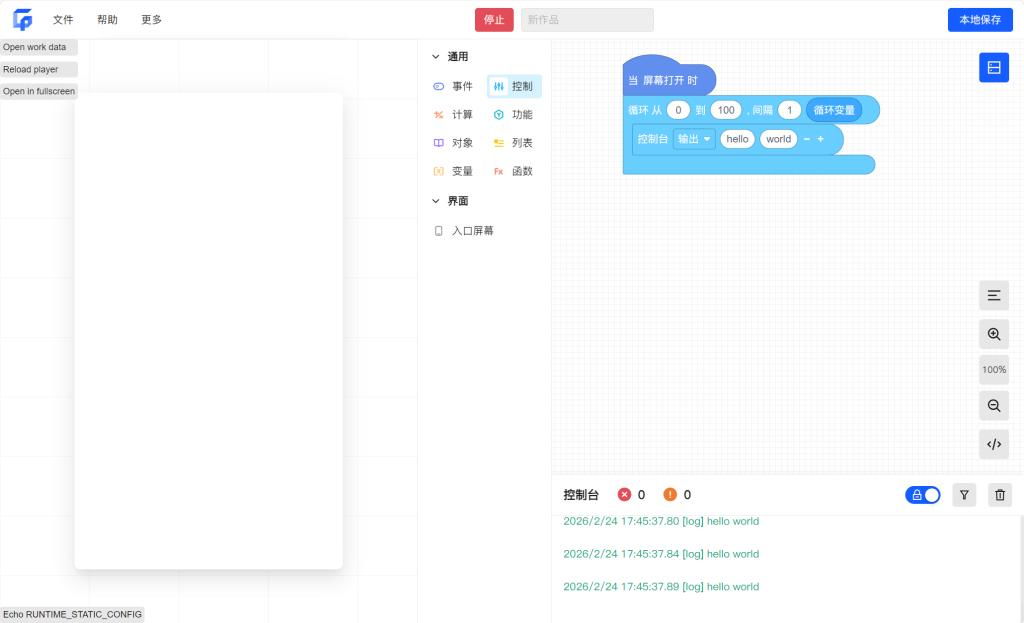

图3 可视化编辑器UI-2
3 作品编辑逻辑的实现
作品编辑逻辑负责管理作品中的组件、块和资源三类核心元素，确保它们协同工作，构成完整的应用程序。
（1）作品组件管理
作品组件指构成应用界面的可视化元素，如按钮、文本框、图片等UI组件，以及布局容器等结构性元素。
①组件注册机制：系统采用组件注册表管理所有可用组件。每个组件注册时需提供名称、图标、默认属性、所属分类等信息。注册表将组件分为官方组件和用户自定义组件两类，官方组件由平台维护，自定义组件可由开发者创建并分享。
②组件实例化：当用户从工具箱拖拽组件到工作区时，系统根据注册信息创建组件实例。每个实例拥有唯一ID、类型标识、属性集合和位置信息，并建立与对应Blockly块的关联。实例生命周期包括创建、更新、移动、删除等阶段，各阶段触发相应事件以便扩展功能。
③组件属性管理：每个组件维护一组可配置属性，包括通用属性（宽高、边距、颜色）和特定属性（按钮文本、图片URL）。属性定义包含名称、类型、默认值、取值范围等信息。用户在属性面板修改属性时，系统验证合法性并更新实例。

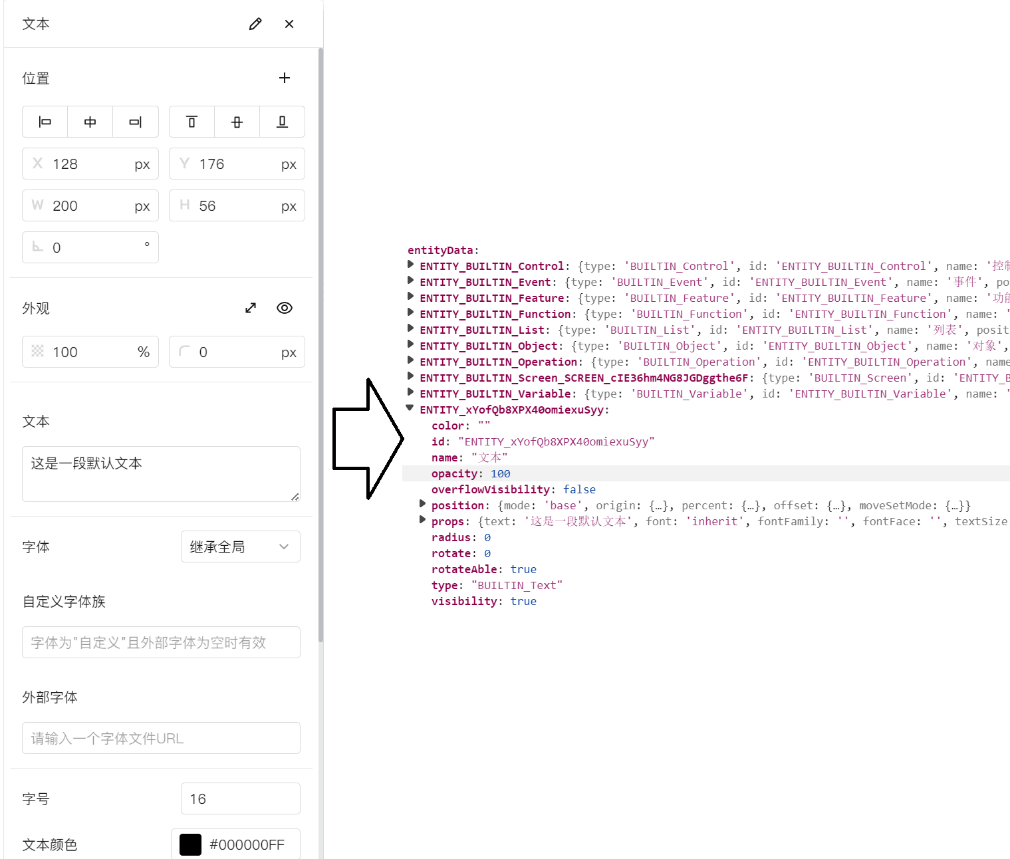

图4 组件属性管理
（2）块的管理
块是Blockly框架中的基本编程单元，对应着组件的行为逻辑、事件响应和数据处理。
①块定义与分类：系统将块划分为事件块、方法块、属性块等类别。每个块的定义包含形状、连接点、字段和菜单，采用JSON格式存储，便于动态加载和扩展。
②块的连接规则：系统为每类块定义严格的连接规则，包括类型匹配、连接点数量限制、循环依赖检测等。当用户尝试非法连接时，系统拒绝操作并给出错误提示，确保程序逻辑正确。
③序列化与反序列化：作品保存时，系统将工作区中的块及其连接关系序列化为JSON格式，包含块类型、位置、字段值、连接信息等。读取作品时，系统反序列化重建块实例，恢复连接关系并验证逻辑合法性。
④代码生成：每个块关联一个代码生成函数，负责转换为JavaScript代码片段。代码生成器递归遍历块连接图，从起始块开始依次调用生成函数，最终组合成完整程序。生成过程维护作用域和缩进，确保代码结构正确。
（3）资源的管理
资源管理模块处理作品中使用的图片、音频、视频等外部文件，确保资源的正确引用和存储。
①资源类型支持：系统支持图片（PNG、JPG、SVG）、音频（MP3、WAV）、视频（MP4）等常见格式。每种资源有相应的预览和处理规则。
②资源库：系统提供作品资源库，展示用户上传的所有资源，支持按类型筛选。
③资源存储：系统将资源存储在作品文件中，并使用gzip、msgpack等技术减少体积
4 作品数据管理的实现
作品数据管理模块负责处理作品的保存、加载、导入导出等操作，确保用户数据的安全性和可移植性。
①数据结构设计：作品在内部采用统一的JSON格式进行表示，包含以下核心部分：
元数据：作品名称、创建时间、最后修改时间、作品类型（Web/Android/混合）、版本号等基本信息。
组件数据：作品屏幕中组件的唯一ID、类型标识、属性集合和位置信息等信息。
工作区数据：Blockly工作区的完整序列化表示，包括所有块的位置、连接关系、属性值等，采用Blockly官方推荐的序列化格式。
资源列表：作品中使用的图片、音频等外部资源的引用列表，包括资源ID、类型、URL等信息。
配置信息：作品的全局配置，如应用名称、包名、版本号、图标设置等。
资源数据：为满足离线使用要求，这一部分数据将以原始格式存储在作品中
②自动保存机制：为防止用户意外丢失编辑内容，系统实现了完善的自动保存功能。在用户停止编辑20秒后自动触发保存，并且每5分钟强制自动触发保存。保存时仅将工作区数据和必要的元数据发送到后端云服务，减少数据传输量。对于未登录的游客用户，作品自动保存到浏览器本地IndexedDB中，登录后可选择同步到云端。
③项目导入导出：支持将作品导出为平台专用的项目文件（.cpwb格式），该文件实际为包含所有作品数据的压缩包。导出的项目文件可在其他设备上通过平台导入功能恢复，便于作品的分享和迁移。
④云端同步：与后端云服务无缝集成，实现作品的跨设备同步。用户登录后，支持手动选择将本地作品上传至云端，或将云端作品下载到本地。
（二）后端项目1-作品云服务
后端云服务平台基于PHP和MySQL构建，提供RESTful API接口，负责用户管理、作品存储、版本控制等核心功能。
1 用户认证：采用JWT实现无状态认证。用户登录成功后，服务端生成包含用户ID和过期时间的令牌返回客户端。后续请求通过中间件验证令牌有效性，解析用户信息并附加到请求对象中。密码使用哈希算法加密存储，确保安全性。
2 作品云端存储：作品数据以私有格式存储在OSS中，同时更新作品表和版本记录表。
3 安全机制：所有接口进行输入过滤，防止SQL注入和XSS攻击。敏感接口实施速率限制，防止暴力破解。资源所有权验证确保用户只能访问自己的作品。操作日志记录所有关键操作，便于安全审计。
（三）后端项目2-作品打包服务
此独立子项目负责将用户的可视化作品编译为可安装的Android应用。由于Cordova打包需要完整的Android SDK、Gradle等复杂编译环境，且编译过程耗时较长，将其设计为独立的Python服务，通过HTTP接口与前端平台交互，实现了解耦和异步处理。
打包接口接收前端传来的作品数据，包括私有格式的作品文件、应用名称、图标(base64格式)、包名、版本号等参数。主要处理流程如下：
1 参数验证：检查请求中是否包含必要的参数
2 文件准备：根据包名和生成的UUID创建工作目录和存储目录，确保不同作品的打包文件相互隔离。
3 APK解包：调用apktool解压预置的APK模板到临时目录，获取可修改的资源文件和配置文件。
4 资源替换：遍历APK资源目录中的所有mipmap开头的文件夹，查找并替换ic_launcher.png、ic_launcher_foreground.png、ic_launcher_monochrome.png等图标文件。根据原图尺寸缩放用户图标后进行覆盖。
5 配置文件修改：
（1）修改AndroidManifest.xml中的应用名称标签、包名、权限声明、版本名称
（2）修改res/values/strings.xml中的应用名称字符串
6 作品代码注入：将用户的作品二进制数据写入模板中的work.cpwb文件，放置在assets/www目录下。
7 APK重打包：使用apktool重新打包修改后的目录，生成未签名的APK文件。
8 APK优化与签名：
（1）使用zipalign工具进行4字节对齐优化
（2）使用apksigner配合预置密钥对对APK进行签名，生成最终可安装的APK文件
9 结果返回：打包成功后，将APK文件上传至云存储，返回包含下载链接的响应信息。

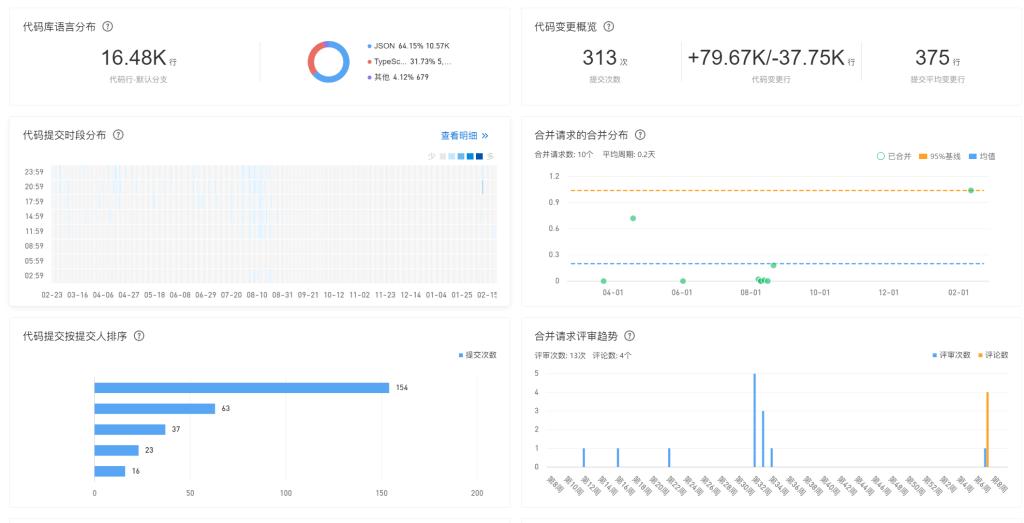

图5 代码仓库相关统计数据
五、系统测试与评估
针对系统各项功能设计了详细的测试用例，测试结果表明：
项目管理功能正常，能够创建、保存、打开项目
可视化编辑功能正常，块的拖拽、连接、删除操作响应及时
代码生成功能正常，能够生成语法正确的JavaScript代码
Web构建功能正常，能够生成可直接打开的URL，在主流浏览器中正常运行
Android构建功能正常，能够生成可安装的APK文件
同一项目在不同平台发布后，功能表现一致，用户体验良好

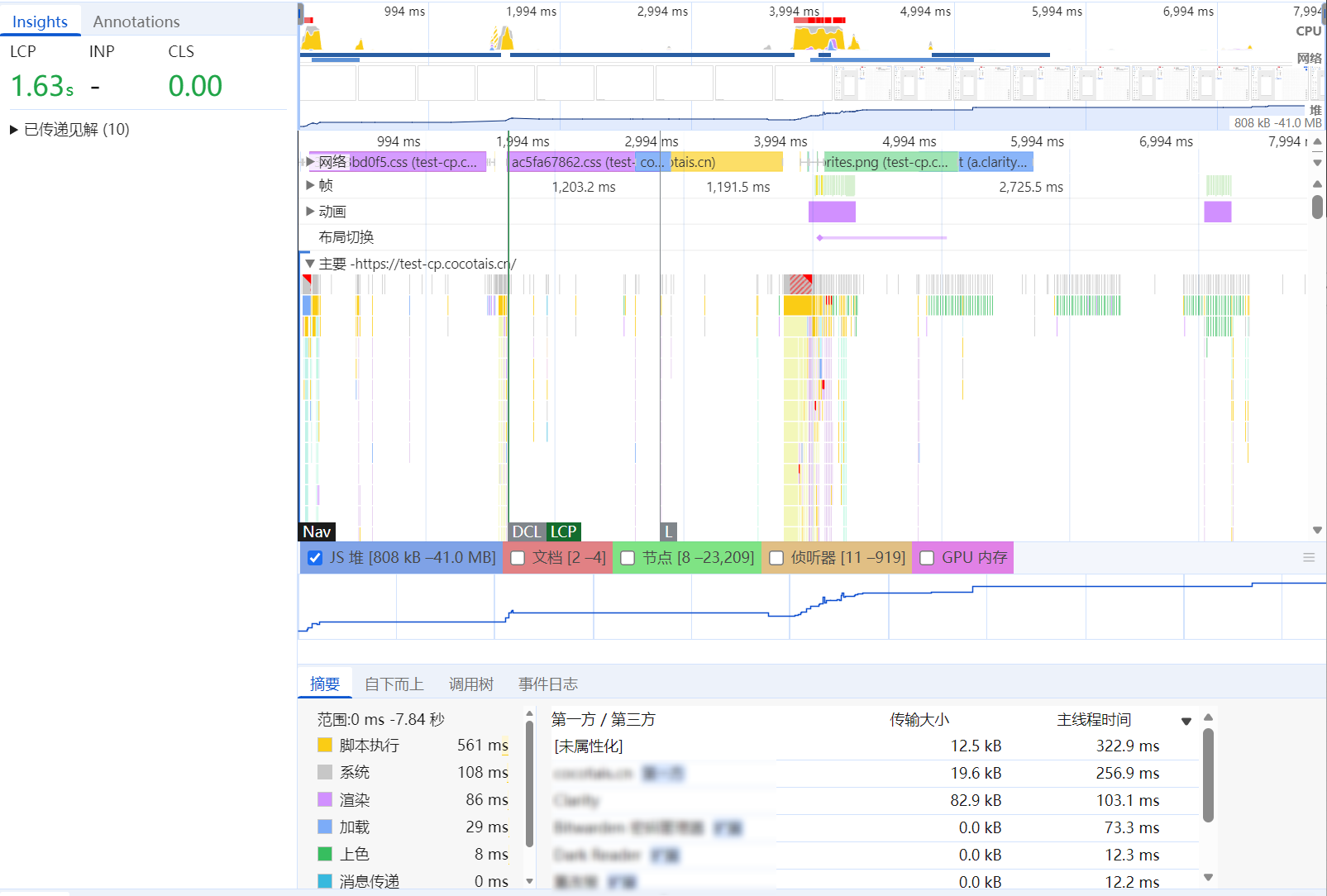

图6 系统性能分析
六、源代码
本项目的部分源代码已公开在Github平台
七、结论
本文设计并实现了一个基于Blockly和Cordova的可视化跨平台应用开发平台。该平台采用Vue.js构建前端编辑器，集成Google Blockly实现图形化编程，通过PHP和MySQL构建云端服务提供用户管理和作品存储，并开发了独立的Python打包服务完成Android应用的编译生成。平台支持Web应用和Android应用的双端发布，实现了“一次编程、多端运行”的设计目标。
经过系统测试与用户评估，本平台具有以下优势：一是有效降低了应用开发的技术门槛，非专业用户可通过拖拽式编程完成简单应用的构建；二是打包服务采用模板修改策略，显著提升了编译效率；三是云端服务提供了完善的作品管理功能，保障用户数据安全；四是开源发布便于社区协作和功能扩展。
同时，本研究也存在一些局限性：目前仅支持Android和Web平台，iOS和Windows支持有待扩展；对复杂应用的支撑能力有限；调试功能尚需完善。未来工作将聚焦于多平台扩展、调试功能增强、AI辅助编程等方面，进一步提升平台的实用性和易用性。
综上所述，本研究成果为可视化编程与跨平台开发技术的结合提供了有益探索，对降低应用开发门槛、提升开发效率具有理论价值和实践意义。
参考文献
[1] Google. Blockly - The web-based visual programming editor. [EB/OL]. https://developers.google.cn/blockly, 2026.
[2] The Apache Software Foundation. Apache Cordova[EB/OL]. https://cordova.apache.org, 2026.
[3] Evan You. Vue.js - The Progressive JavaScript Framework[EB/OL]. https://vuejs.org, 2026.
[4] MIT. MIT App Inventor[EB/OL]. https://appinventor.mit.edu, 2026.
[5]柳荣,杨杰,宋金沛,等.基于Blockly和Android的可视化编程教育系统[J].现代计算机,2021,27(25):107-114.
[6]屈倩倩,阚红星,高勇.基于Blockly可视化编程教育系统的设计与实现[J].微型电脑应用,2020,36(08):145-147.
[7]路瀚程,霍小卫.基于CORDOVA的跨端混合式移动应用的研究与应用[J].电子元器件与信息技术,2022,6(08):84-87.DOI:10.19772/j.cnki.2096-4455.2022.8.021.
[8]彭佳汉,李俊德,彭程,等.基于Blockly的青少年可视化编程开发平台设计[J].现代计算机,2019,(24):91-96.
