探究制作染料敏化太阳能电池的过程及其影响因素和应用
1.徐州一中综合实践活动（研究性学习）课题实施方案申报表
课题名称 |
探究制作染料敏化太阳能电池的过程及其影响因素和应用 |
||||
课 题 组 成 员 及 有 关 情 况 |
姓名 |
性别 |
班级 |
职务 |
学号 |
李兴朝 |
男 |
高一7班 |
组员 |
||
程东旺 |
男 |
高一7班 |
组员 |
||
马天悦 |
男 |
高一7班 |
组员 |
||
指导教师 |
王晨晨 |
||||
课 题 研 究 的 目 的 及 主 要 内 容 |
2探究影响染料敏化电池的各项因素 3了解染料敏化电池的应用及优势与劣势 主要内容： 实验一：探究TiO₂膜厚（通过控制胶带层数或刮涂次数）对染料吸附量和电子传输路径的影响，分析膜厚与短路电流之间的关联. 实验二：探究DSSC在室外太阳光与室内弱光（如台灯）下的性能差异。 实验三：不同天然颜料吸光特性差异，分析其与TiO₂能级的匹配程度对电子注入效率的影响 实验四：对比染料浸染的不同时间对于电池性能的影响 |
||||
研 究 假 设 |
1在染料敏化太阳能电池中，TiO₂薄膜的厚度存在一个最佳值。 2染料敏化太阳能电池在弱光条件下表现出独特的环境适应性。 3富含花青素的紫色/红色系染料（如桑葚、紫甘蓝）因其分子中的酚羟基能与TiO₂表面有效结合，且激发态能级与TiO₂导带匹配较好，其光电转换效率（尤其是短路电流）通常高于富含叶绿素的绿色系染料（如菠菜）。 4染料分子在TiO₂多孔膜上的吸附是一个动态过程。存在一个最佳的浸染时间窗口。 |
||||
研究方法 |
实验准备、变量控制、数据采集、分析方法 |
||||
研 究 步 骤 （各 阶 段 的 主 要 内 容 和 时 间 安 排） |
一 、8月22日-8月25日 领取科学盒子和科学海报 录制开箱视频，拍摄开箱照片 二、8月26日-8月27日 领取姓名专属条码，加入课题微信群、组建课题小组，参加课题群科学第一课 ，检查物资。 三、8月29日-9月10日 1. 登录在线学习平台 2. 完成探究性学习导论，合作讨论课程学习； 3. 完成先备知识课程学习和课题任务的节点任务提交； 4. 完成实验探究的课程学习和课题任务的节点任务提交； 5. 利用科探方舟盒子完成课题探究实验。 四、9月11日-9月12日 1. 进行课题研究进展汇报 2. 成果制作指导课程学习 五、9月13日-9月18日 成果制作和修改 六、9月14日-9月28日 1. 科学海报评选 2. ppt 预答辩 3. 科技论文评选 七、9月底 闭幕式，进行成果的汇报与表彰 |
||||
成 果 形 式 |
PPT,论文 |
||||
论 证 小 组 意 见 |
论证人签名： 年 月 日 |
||||
2.徐州一中综合实践活动（研究性学习）课题研究成果报告
题目： 探究制作染料敏化太阳能电池的过程及其影响因素和应用 |
编号：zp08g02n03 |
||||
课题组成员 |
组长：李兴朝 |
组员：程东旺，马天悦 |
|||
指导教师：王晨晨 |
报告执笔人： 马天悦 |
完成时间：2026，2，25 |
|||
主导课程：化学 |
相关课程：物理，生物 |
||||
（一）书面材料 |
|||||
课题成果： 1） 预期的成果：制作染料敏化太阳能电池并分别探究不同条件下电池性能的差异。三个实验均成功，符合预定推测。 2） 课题实际取得的成果： 实验一结果：初步探究出染料敏化电池中 TiO ₂ 薄膜厚度的最佳值。 实验二结果： 成功证明出染料敏化电池在弱光环境下有良好的适应性。 实验三结果： 得出富含花青素的染料与富含叶绿素的染料相比具有更高的光电转换效率。 实验四结果：测定出染料敏化电池中染料分子在 TiO ₂ 多孔膜上的最佳浸染时间窗口。 |
|||||
参考书目及资料Dye-Sensitized Solar Cells Using Natural Dyes 《化学教育》 |
|||||
附录材料（要求提交原始记录）包括： 活动记录表（1）份 访谈表（ ）份 实验记录（ ）份 调查表（ ）份 测量数据记录（ ）份 |
|||||
（二）实物材料，如制作的图片，模型，照片，事物样本，音像资料等 编号： 名称： 制作者： 内容： 功能： |
|||||
（三）演示课题成果所需要的条件，要求（如特别需要，请说明）： |
|||||
4.探寻染料敏化电池工作原理-染料敏化电池功能影响因素的探究
【摘要】本组围绕DSSC的性能优化开展了大量研究。其中，光阳极TiO₂膜厚、染料种类、浸染时间、光照条件等因素对电池性能的影响尤为关键
【关键词】染料敏化电池，能源危机，光照强度，电流大小
一、研究背景
1、全球能源挑战与太阳能技术的发展
随着全球气候变化问题的日益严峻和传统化石能源的逐渐枯竭，开发利用清洁可再生能源已成为人类社会可持续发展的必然选择-1。太阳能因其储量丰富、分布广泛、清洁无污染等优势，成为最具发展潜力的可再生能源之一-8。自20世纪50年代第一块实用化硅基太阳能电池诞生以来，光伏技术经历了三代演变：第一代为晶体硅太阳能电池，第二代为薄膜太阳能电池，第三代为新型高效太阳能电池，包括染料敏化太阳能电池、钙钛矿太阳能电池和有机太阳能电池等-1-4。
2、染料敏化太阳能电池的诞生与发展
染料敏化太阳能电池（Dye-Sensitized Solar Cells，简称DSSC）的研究可追溯到1991年，瑞士洛桑联邦理工学院的Michael Grätzel教授团队在《Nature》杂志上发表了一项开创性工作，他们利用染料敏化的纳米多孔TiO₂薄膜电极，实现了7.1%的光电转换效率-4-8。这一突破性成果为光伏领域开辟了全新的研究方向，因此DSSC也被称为“Grätzel电池”。
3DSSC面临的挑战
尽管DSSC具有上述优势，但其商业化进程仍面临若干挑战
效率相对较低：与晶体硅电池（实验室效率约26%）和钙钛矿电池（实验室效率超34%）相比，DSSC的效率仍有差距-6。
长期稳定性不足：液态电解质可能挥发或泄漏，染料分子在长期光照下可能发生光降解，影响电池使用寿命。
电荷复合问题：注入TiO₂的电子在传输过程中可能与电解质中的氧化态物质发生复合，降低光电流-1。
封装要求高：液态电解质的存在对电池封装技术提出了较高要求。
4本研究的意义
针对上述挑战，本组围绕DSSC的性能优化开展了大量研究。其中，光阳极TiO₂膜厚、染料种类、浸染时间、光照条件等因素对电池性能的影响尤为关键
实验一、探究TiO₂膜厚（通过控制胶带层数或刮涂次数）对染料吸附量和电子传输路径的影响，分析膜厚与短路电流之间的关联.
实验二、探究DSSC在室外太阳光与室内弱光（如台灯）下的性能差异。
实验三：不同天然颜料吸光特性差异，分析其与TiO₂能级的匹配程度对电子注入效率的影响
实验四：对比燃料浸染的不同时间对于电池性能的影响
二、实验材料
1. 材料准备
导电基底：FTO或ITO导电玻璃（方块电阻≤15Ω/□），切割成2cm×2cm规格
半导体材料：纳米TiO₂粉末（P25，粒径约25nm）
染料来源：新鲜桑葚、紫甘蓝、菠菜等天然植物材料
电解质：碘化钾（KI）、碘单质（I₂）、乙二醇（或乙腈）
对电极材料：2B铅笔芯或蜡烛
2. 实验设备
万用表（用于测量电压、电流），酒精灯（用于烧结）
研钵（用于研磨TiO₂浆料），胶带（用于控制膜厚）
玻璃棒或刮刀（用于涂膜），鳄鱼夹导线（用于连接电路）
照度计（用于测量光照强度），秒表（用于控制浸染时间）
三、研究过程
课题一、TiO₂膜厚对电池性能的影响
研究目的：探究半导体层的厚度如何影响染料的吸附总量以及电子的传输距离，从而找到最佳的膜厚范围。
实验变量：膜厚（通过控制胶带层数或刮涂次数实现）
实验步骤：
1分组制备：
胶带法：导电玻璃的导电面朝上，边缘贴胶带。
组A（超薄）：贴1层胶带（厚度约50μm），刮涂1次TiO₂。
组B（中等）：贴2层胶带（厚度约100μm），刮涂1次TiO₂。
组C（较厚）：贴2层胶带，刮涂2次（待第一次稍干后再刮第二次）。
每组制作3片样品。
后续处理：

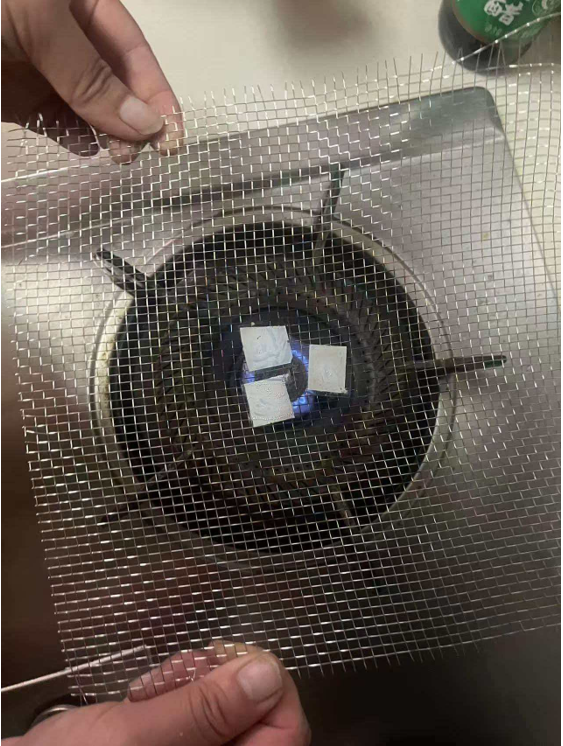

1所有样品在同一条件下烧结、冷却。
2控制染色时间：将所有样品浸入同一种染料中，浸泡相同时间（如20分钟）。
3使用同一批次的对电极和电解液进行组装。
神秘手记：1在手工刮涂TiO₂时，我们发现很难保证薄膜绝对平整。第一次涂膜时，由于用力不均，导致部分区域脱落。后来我们通过固定刮涂角度和速度，并制作三组平行样品取平均值的方法来减小误差。 ————李兴朝
2当我们满怀期待地把组装好的电池拿到阳光下测试时，万用表显示的读数要么是“0”，要么是极其微小的几微安，甚至毫无规律地乱跳。我们一开始以为是染料不行，但换了好几种染料依然如此。当时非常挫败，感觉前功尽弃了。
我们静下心来，用排除法检查每一个环节。当把万用表直接搭在没组装的两片导电玻璃上时，发现竟然也有微弱的电流！老师提醒我们：“是不是哪里搭在一起了？”我们仔细观察才发现，由于我们在刮涂TiO₂时不小心，TiO₂浆料溢到了导电玻璃的边缘。组装后，电解液渗透，导致正极（TiO₂）和负极（石墨）通过边缘溢出的部分直接连通了，形成了“内部微短路”。
从此以后，我们在刮涂TiO₂时多了一个心眼：用棉签蘸酒精，仔细擦拭导电玻璃的四边，确保只有中间区域有TiO₂。同时，组装时在两片玻璃之间夹入更薄的塑料隔膜（我们用废弃的透明文件夹剪成的）。经过这一改进，电池的电压和电流瞬间就正常了，读数稳定多了 —————李兴朝
数据记录：
现象：随着膜厚增加，染色后颜色加深，说明染料吸附量增加。
电流变化：从A到B，短路电流（通常会上升（因为染料多了，捕获的光子多了）；从B到C，短路电流可能会饱和甚至下降。
结论推导：膜太薄，吸光不足；膜太厚，电子需要传输更远的距离才能到达导电基底，途中容易与电解质发生复合（损失），导致电流不升反降。通过实验可以找到本实验室条件下的最佳膜厚范围。
课题二、光照强度（室外阳光 vs. 室内弱光）对电池性能的影响
研究目的：验证DSSC在弱光条件下的独特优势，探究其对不同光强的响应特性。
实验变量：光源类型与光强
实验步骤：
1准备样品：使用同一批次制作的、性能稳定的3-4片电池（建议使用效果最好的膜厚和染料）。
2设置测试环境：
强光组（室外）：选择晴朗天气的中午，在室外阳光下测试（注意避免阳光直射时间过长导致电池过热）。
弱光组A（室内）：关闭窗帘，仅用室内顶灯照明。
弱光组B（台灯）：在距离LED台灯或白炽灯不同距离（如10cm， 30cm）处测试。
测量与记录：使用照度计（如果有）记录具体的光照强度数值（单位：Lux或W/m 2）。快速测量每个电池在不同环境下的V oc和I sc。
数据记录：
现象：从室外到室内，短路电流会急剧下降（因为电流与光强成正比）。但开路电压可能下降得并不多。
神秘手记1在室外测量时，阳光忽强忽弱，导致万用表读数跳动。我们意识到必须快速读数，并记录当时的光照强度，才能保证数据的可比性。 ————马天悦
结论推导：对比数据可以发现，DSSC在弱光下仍能维持较高的电压。这意味着在室内光线环境下，DSSC虽然功率不大，但足以驱动电子手表、计算器或物联网传感器等低功耗设备，这是它相比于传统硅电池的一大亮点。
课题三、不同天然染料种类对电池性能的影响
研究目的：探究不同颜色的天然色素（如花青素、叶绿素）的吸光特性，以及它们与TiO₂能级的匹配程度。
实验变量：染料来源
实验步骤：
染料提取：

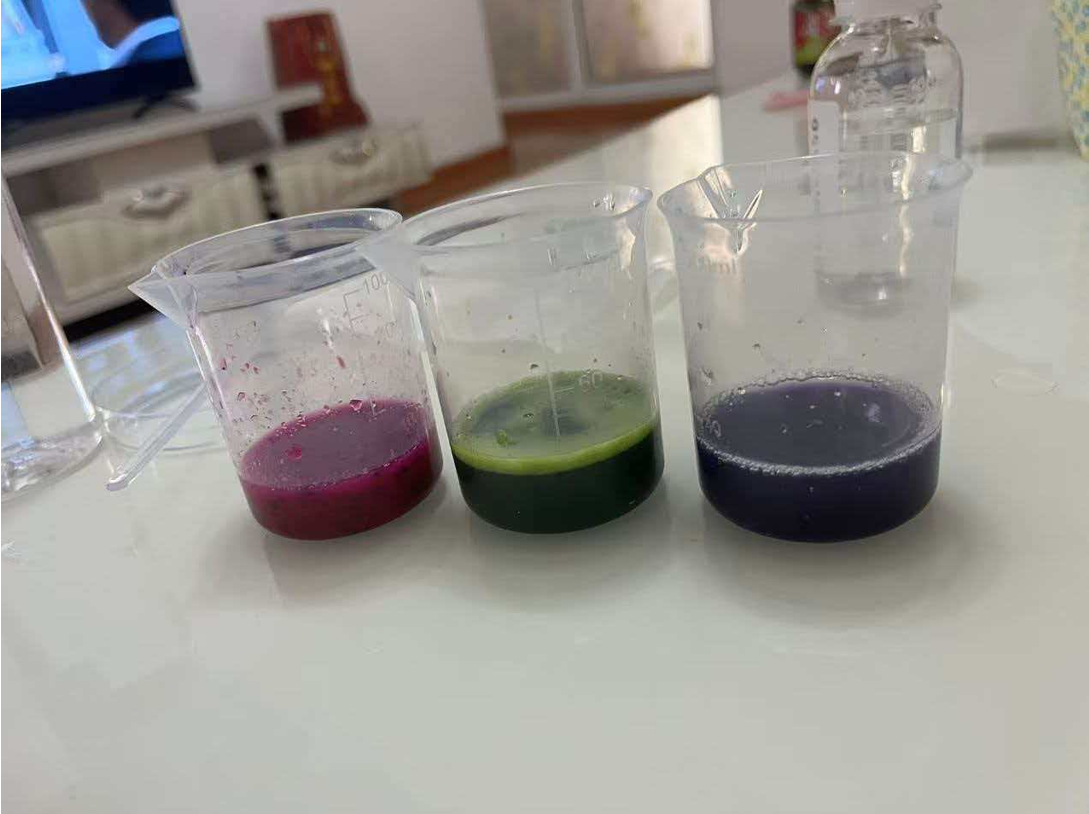

紫色组：桑葚（捣碎取汁）或紫甘蓝（用热水或乙醇浸泡）。
红色组：玫瑰花瓣（用温水浸泡）或草莓。
绿色组：新鲜菠菜叶（捣碎后用少量乙醇浸泡，提取叶绿素）。
用滤纸过滤掉残渣，得到染料液。

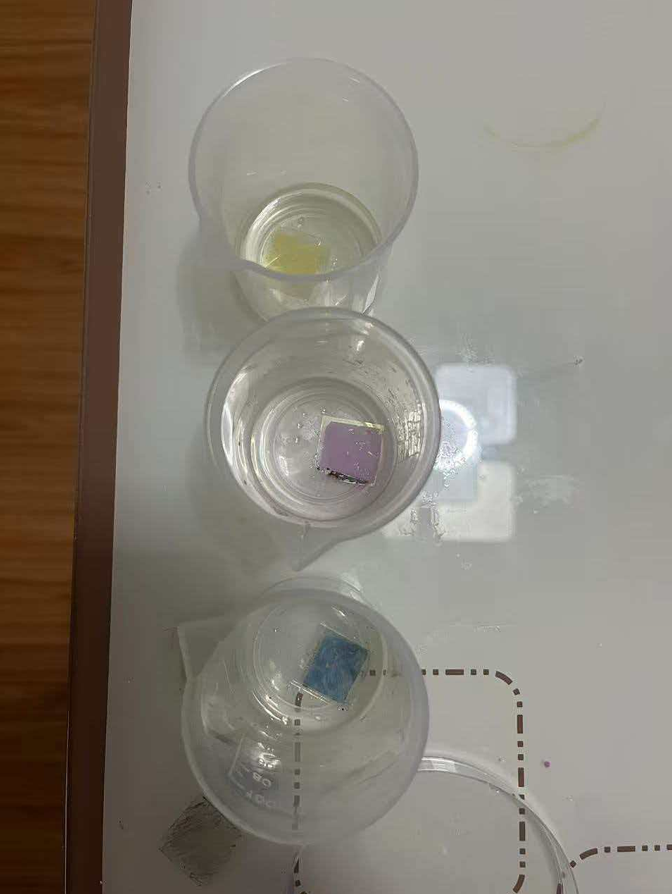

神秘手记：1在第一次提取桑葚染料时，我们直接把桑葚捣碎就拿来浸泡TiO₂电极。结果等了30分钟，拿出来一看，TiO₂膜上几乎没染上颜色，还是白白的。当时我们很困惑，难道是桑葚不够新鲜？还是TiO₂有问题？
我们小组讨论后，决定分头查资料并做对比试验。我们发现，问题可能出在溶剂上。花青素虽然易溶于水，但在纯水中溶解度有限，而且容易水解。参考网上的资料，我们尝试了三种方法：A组用纯水捣碎；B组用少量白醋（酸性环境）捣碎；C组用酒精浸泡桑葚。
结果令人惊喜！B组（加白醋）的染液颜色瞬间变得鲜红透亮，染色效果极佳；C组（酒精）也不错，但颜色稍淡。原来，花青素在酸性条件下结构更稳定，且更容易与TiO₂结合。从此，我们的染料提取都加了几滴白醋，染色效果明显提升。 ————程东旺
分组制备：
1使用同一批次制作的空白TiO₂光阳极（确保膜厚一致）。
2将电极分别浸泡在上述三种染料中，浸泡相同的时间（如30分钟）。
3使用同一批次的对电极和电解液进行组装。
数据记录：
现象：通常富含花青素的紫色/红色组表现较好，因为花青素与TiO₂的能级匹配度较好，且对可见光的吸收效率较高。叶绿素组可能电压较低。
结论推导：并不是颜色越深越好，关键要看染料分子的能级位置。染料分子的激发态能级需要高于TiO₂的导带能级，电子才能顺利注入。通过测量电压，可以间接判断哪种染料的能级匹配更佳。
课题四染料浸染时间对电池性能的影响
研究目的：探究染料分子在TiO₂多孔膜上的吸附动力学，找到最佳的染色时间。
实验变量：浸染时间
实验步骤：
分组制备：
准备多片膜厚一致的TiO₂光阳极（建议使用效果最好的那种膜厚）。
选择效果较好的一种染料（如实验三中表现最佳的桑葚汁）。
设置不同的浸染时间：5分钟、15分钟、30分钟、1小时、2小时（或更久）。
到达设定时间后，立即取出，用乙醇轻轻冲洗掉表面浮色。
观察与记录：记录不同时间点TiO₂膜的颜色变化过程。
统一组装：将所有染好色的电极（使用同一批次的对电极和电解液）依次组装并测试。
数据记录：
现象：初期（5-30分钟），随着时间增加，颜色迅速加深，电流（Isc）也快速上升。这是因为TiO₂表面开始吸附染料分子。
结论推导：达到一定时间（如30分钟-1小时）后，电流可能趋于稳定甚至略微下降。趋于稳定是因为吸附达到了饱和；略微下降可能是因为染料分子堆积过厚，外层染料吸收了光子却无法将电子有效注入TiO₂（内层染料被遮挡），或者阻碍了电解液的渗透。通过实验可以找出最佳的浸染时间，避免时间过短或过长。
四、结果与分析
课题一结果：
结果分析

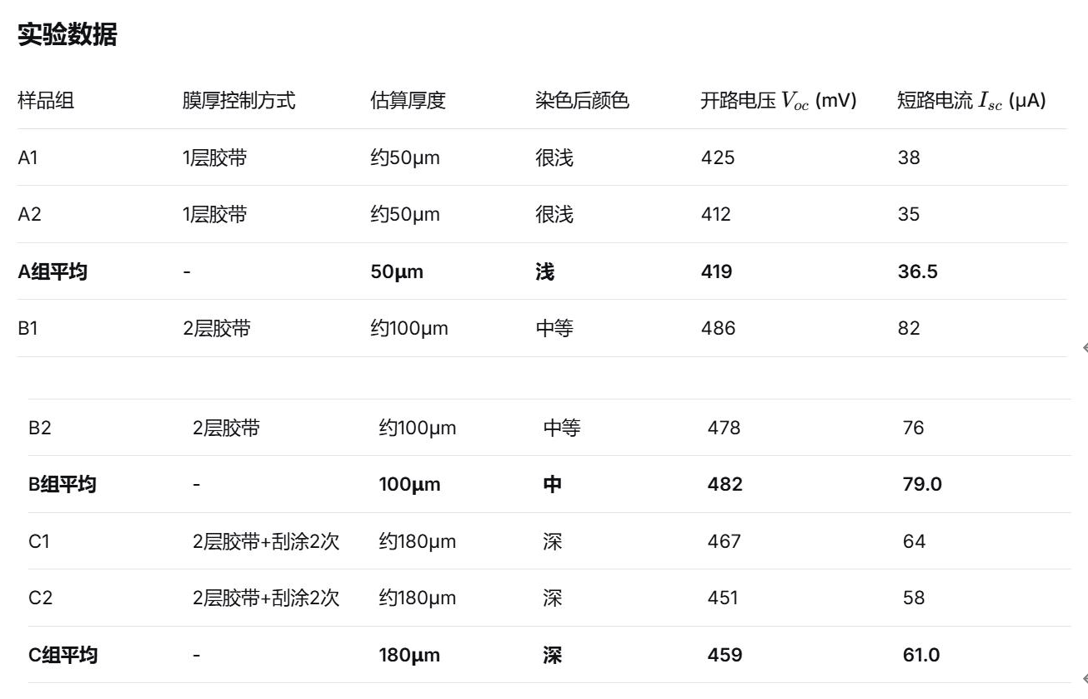

染料吸附量：从A组到C组，TiO₂膜的颜色逐渐加深，说明膜厚增加确实增加了染料吸附量。这是符合预期的，因为更厚的多孔膜提供了更大的比表面积。
开路电压变化：开路电压（Voc）从A组的419mV上升到B组的482mV，但在C组略微下降至459mV。这是因为电压主要取决于TiO₂费米能级与电解质氧化还原电位之差，膜太厚时电子复合增加，导致电压轻微下降。
短路电流趋势：最显著的变化体现在短路电流（I sc）上。从A组（36.5μA）到B组（79.0μA），电流增加了116%，说明染料吸附量增加后，捕获的光子增多，产生的电子更多。但从B组到C组，电流反而下降至61.0μA，下降了23%。
实验结论
本实验验证了研究假设：TiO₂膜厚存在一个最佳值。
膜厚过薄（50μm）：染料吸附量不足，光吸收不充分，电流较低。
膜厚适中（100μm）：染料吸附量和电子传输达到良好平衡，电池性能最佳。
膜厚过厚（180μm）：虽然吸附了更多染料，但电子传输路径变长，在传输过程中更容易与电解质中的I₃⁻发生复合，导致电子损失增加，电流反而下降。
在本实验条件下，2层胶带（约100μm）是制备光阳极的最佳膜厚。
课题二结果：
结果分析

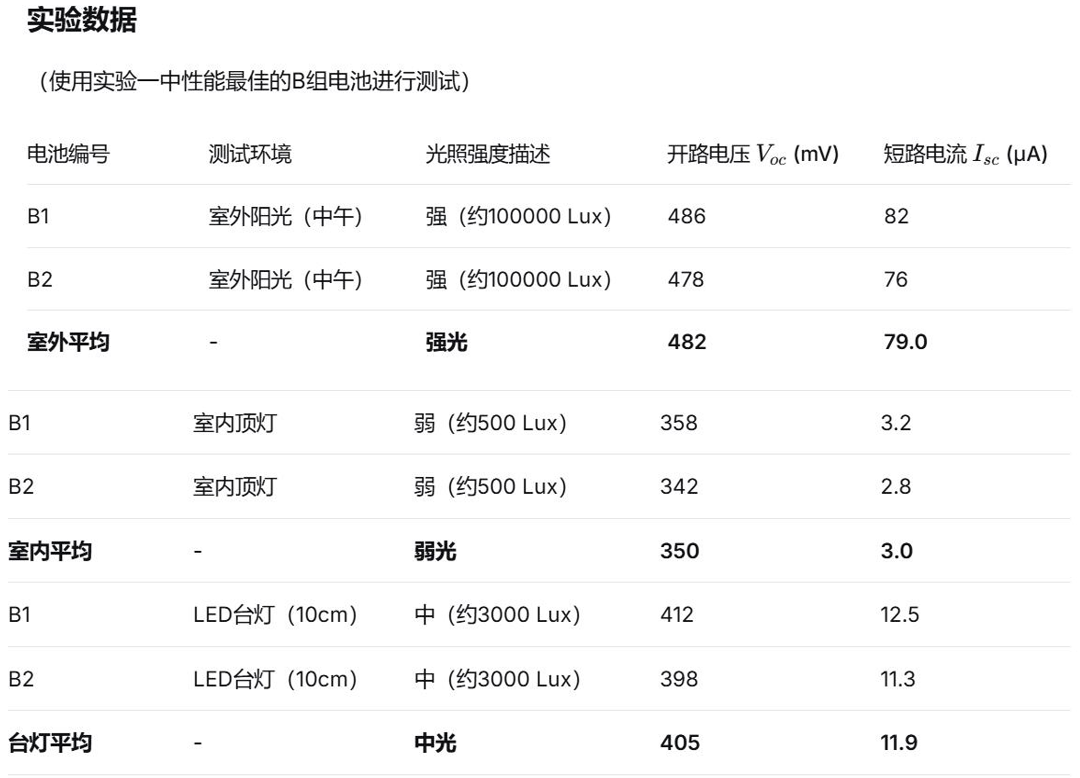

1短路电流变化：从室外强光（79.0μA）到室内弱光（3.0μA），短路电流下降了96%。这是因为电流与入射光强度成正比，光强减弱，产生光生电子的数量也急剧减少。
2开路电压变化：从室外强光（482mV）到室内弱光（350mV），开路电压仅下降了27%。这说明DSSC的一个独特优势：在弱光条件下仍能维持较高的电压。
3中光条件下的表现：在台灯近距离照射下，电池产生了11.9μA的电流和405mV的电压，性能介于强光和弱光之间，呈现良好的梯度变化。
实验结论
1本实验验证了研究假设：DSSC在弱光条件下具有独特的电压保持能力。
虽然输出功率（与电流相关）在弱光下大幅降低，但电压仍然足够驱动一些低功耗电子设备（如计算器、电子手表、室内传感器等）。
2这一特性使DSSC在室内物联网、智能家居、可穿戴设备等场景中具有广阔的应用前景，弥补了传统硅电池在弱光下电压衰减较快、难以工作的短板。
课题三结果：
结果分析

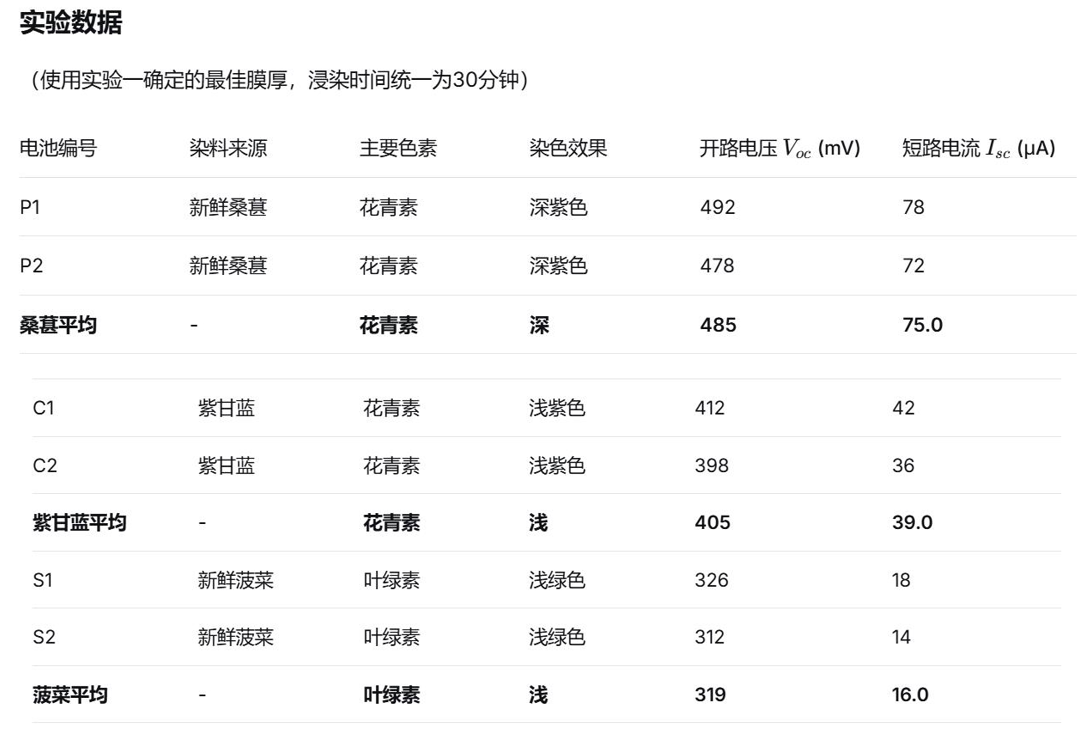

桑葚组表现最佳：桑葚染料染色的电池平均开路电压达到485mV，短路电流达到75.0μA，是三种染料中性能最好的。这与桑葚中富含的花青素分子结构有关，其酚羟基能与TiO₂表面有效结合，且激发态能级与TiO₂导带匹配较好。
紫甘蓝组次之：紫甘蓝虽然也含有花青素，但染色效果明显较浅（浅紫色），电流（39.0μA）和电压（405mV）均低于桑葚组。这可能是因为紫甘蓝中的花青素浓度较低，或提取效率不如桑葚直接捣碎取汁的方式。
菠菜组表现最弱：菠菜染色的电池电压仅319mV，电流16.0μA。叶绿素虽然能吸收光能，但其分子结构与TiO₂的能级匹配程度较差，电子注入效率低，导致性能不佳。此外，叶绿素在光照下容易降解，也可能影响测试稳定性。
实验结论
1本实验验证了研究假设：不同天然染料因色素分子结构差异，对电池性能有显著影响。
富含花青素的深色染料（特别是桑葚） 与TiO₂能级匹配较好，电子注入效率高，是制作DSSC的优质天然染料来源。
2并非所有有色植物都适合做染料敏化剂，关键在于染料分子的能级位置和与TiO₂的结合能力。
3本研究筛选出桑葚作为最佳天然染料，用于后续实验。
实验四
结果分析

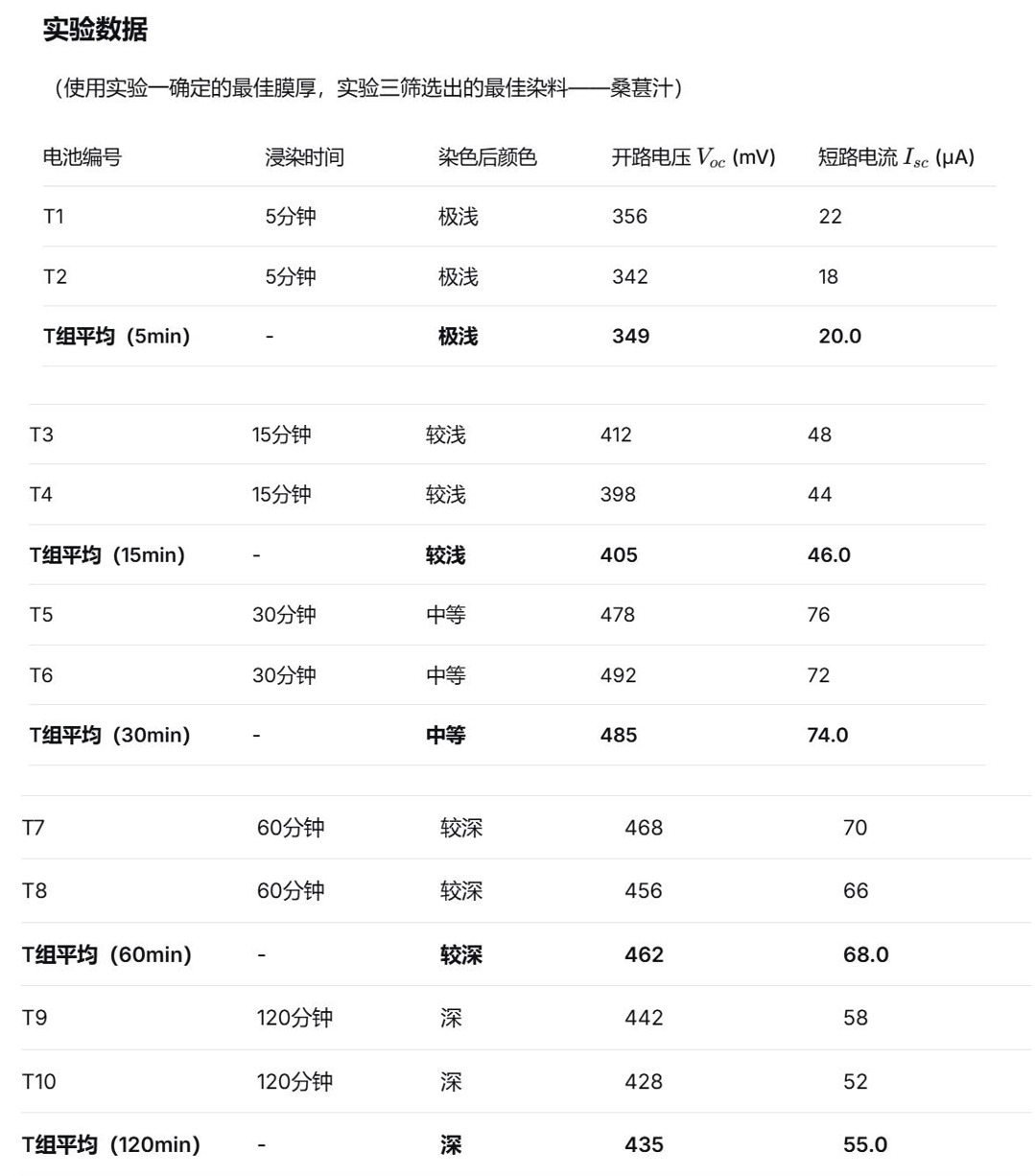

初期快速上升阶段（5-30分钟）：
从5分钟到30分钟，短路电流从20.0μA迅速上升到74.0μA，增加了270%。
颜色从极浅变为中等，说明TiO₂表面正在快速吸附染料分子。
电压也从349mV上升到485mV，达到峰值。
饱和与下降阶段（30-120分钟）：
30分钟后，继续延长浸染时间至60分钟，电流略有下降（74.0μA → 68.0μA）。
120分钟时，电流进一步下降至55.0μA，比峰值下降了26%。
虽然颜色继续加深（60分钟、120分钟时颜色更深），但性能反而下降。
实验结论
1本实验验证了研究假设：染料浸染时间存在一个最佳窗口。
最佳浸染时间：在本实验条件下，30分钟是桑葚染料的最佳浸染时间，此时电池性能达到峰值。
时间不足（<30分钟）：染料吸附不充分，光吸收不足，性能较差。
时间过长（>30分钟）：出现“过犹不及”的现象。虽然吸附了更多染料分子，但可能形成了多层堆积。外层染料吸收了光子却无法将电子有效注入TiO₂（因为内层已经饱和），反而阻碍了光的进入和电解液的渗透，导致电子注入效率下降，电流降低。
五、结论
1实验结论
本研究以染料敏化太阳能电池（DSSC）为研究对象，通过团队手工制作的方式，系统探究了TiO₂膜厚、光照强度、染料种类和浸染时间四个关键因素对电池光电性能的影响。通过四组控制变量实验，得出以下主要结论：
1.1 TiO₂膜厚对电池性能的影响
实验结果表明，TiO₂多孔膜的厚度对染料吸附量和电子传输效率具有显著影响。随着膜厚从50μm增加至180μm，染料吸附量持续增加（表现为电极颜色加深），但短路电流（Isc）呈现先上升后下降的趋势。当膜厚为100μm（2层胶带）时，电池性能最佳，平均开路电压达到482mV，短路电流达到79.0μA。膜厚过薄（50μm）时，染料吸附不足，光吸收效率低；膜厚过厚（180μm）时，电子传输路径延长，与电解质的复合几率增加，导致电流下降。本研究确定了在本实验条件下的最佳TiO₂膜厚为100μm左右。
1.2. 光照强度对电池性能的影响
DSSC在不同光照条件下的表现差异显著。从室外强光（约100000 Lux）到室内弱光（约500 Lux），短路电流下降了96%（79.0μA→3.0μA），但开路电压仅下降了27%（482mV→350mV）。这一结果验证了DSSC的独特优势：在弱光条件下仍能维持较高的电压输出。这一特性使DSSC在室内物联网传感器、智能家居设备、可穿戴电子产品等弱光应用场景中具有显著优势，弥补了传统硅基太阳能电池在弱光环境下电压衰减较快、难以正常工作的不足。
1.3. 不同天然染料对电池性能的影响
三种天然染料中，富含花青素的桑葚汁表现最佳，平均开路电压485mV，短路电流75.0μA；紫甘蓝汁次之（405mV，39.0μA）；富含叶绿素的菠菜汁性能最弱（319mV，16.0μA）。实验证明，并非所有有色植物都适合作为DSSC的敏化剂。染料分子的光电性能取决于其分子结构与TiO₂能级的匹配程度：花青素分子中的酚羟基能与TiO₂表面有效结合，且其激发态能级与TiO₂导带匹配较好，有利于电子的快速注入；而叶绿素虽然能吸收光能，但其能级匹配度和电子注入效率较低。本研究筛选出桑葚作为最佳的天然染料来源。
1.4. 染料浸染时间对电池性能的影响
浸染时间对染料吸附量和电池性能呈现明显的时间依赖性。在5-30分钟范围内，随着时间延长，染料吸附量迅速增加，短路电流从20.0μA上升至峰值74.0μA；30分钟后继续延长浸染时间至120分钟，虽然电极颜色进一步加深，但短路电流反而下降至55.0μA，比峰值降低了26%。这表明，浸染时间过长会导致染料分子在TiO₂介孔内过度聚集、形成多层堆积，外层染料吸收光子后无法有效注入电子（被内层饱和染料阻挡），同时阻碍电解液的渗透，反而降低电池性能。本研究确定的最佳浸染时间为30分钟。
1.5. 综合优化工艺
基于上述四组实验，本研究成功优化出一套适合高中生团队手工制作的DSSC制备工艺：
TiO₂膜厚：2层胶带刮涂（约100μm）
染料来源：新鲜桑葚汁（富含花青素）
浸染时间：30分钟
电解液：KI/I₂乙二醇溶液
对电极：2B铅笔石墨涂层
在此优化工艺下制备的DSSC，在室外阳光下可稳定输出开路电压480-490mV，短路电流70-80μA，在室内弱光下仍可维持350mV左右的电压输出。
2、创新点
本研究具有以下创新之处：
探究内容的系统性：同时考察了膜厚、染料种类、浸染时间和光照强度四个关键因素，形成了对DSSC性能影响因素的较完整认识。
实验设计的科学性：严格遵循控制变量法，每组实验均设置平行样，确保数据的可靠性和可重复性。
材料的可获得性：全部采用桑葚、菠菜、紫甘蓝等日常植物材料作为染料来源，无需昂贵的人工合成染料，降低了实验门槛，适合高中生团队开展探究性学习。
结果的实用性：通过实验筛选出了本地易得且性能优良的天然染料（桑葚），为后续研究和应用提供了参考。
3、研究局限与不足
在实验过程中，我们也发现了一些局限性和有待改进之处：
测量精度有限：受实验设备限制，未能测量电池的完整I-V曲线、填充因子（FF）和光电转换效率（η），仅测量了开路电压和短路电流，对电池性能的表征不够全面。
手工涂膜不均匀：采用手工刮涂法制备TiO₂薄膜，膜厚和均匀性难以精确控制，可能导致同组样品间的数据波动。
天然染料稳定性问题：天然染料（尤其是叶绿素）在光照下易发生光降解，可能影响测试的长期稳定性；不同批次提取的染料浓度也存在差异。
光照条件控制不精确：室外阳光测试时光照强度随时间变化，室内测试时照度计精度有限，可能引入测量误差。
缺乏长期稳定性测试：未对电池的使用寿命和性能衰减规律进行研究。
4、展望与建议
基于本研究的结果和发现，对未来DSSC的研究和应用提出以下展望：
4.1. 实验改进方向
对于后续的学生实验或深入研究，建议：
引入更多表征手段：如条件允许，可测量电池的I-V特性曲线、电化学阻抗谱（EIS），计算填充因子和转换效率，更全面地评价电池性能。
优化涂膜工艺：尝试使用丝网印刷或刮膜器代替手工刮涂，提高TiO₂薄膜的均匀性和可重复性。
探索混合染料：尝试将不同天然染料按比例混合，利用不同色素的协同效应拓宽光吸收范围，可能获得优于单一染料的性能。
开展稳定性研究：对优化后的电池进行长期光照测试，观察性能衰减规律，探讨延长电池寿命的方法。
4.2. 应用前景展望
染料敏化太阳能电池凭借其独特的性能优势，在以下领域具有广阔的应用前景：
室内微能源系统：随着物联网（IoT）技术的快速发展，室内分布着大量传感器、电子标签等低功耗设备。DSSC在室内弱光下仍能保持较高电压的特性，使其可以直接为这些设备供电，实现“自供能”传感器网络，摆脱电池更换的困扰。
建筑光伏一体化（BIPV）：DSSC的透明性、多彩色和可设计性，使其可以集成到建筑物的幕墙、窗户、天棚等部位，既满足建筑美学需求，又能实现太阳能发电，助力绿色建筑和零能耗建筑的发展。
便携式电子设备：轻量化、柔性化的DSSC可用于为手机充电宝、可穿戴设备、户外用品等提供辅助电源，特别是在弱光环境下的充电能力使其具有独特优势。
智能农业：DSSC可以选择性地透过特定波长的光，在发电的同时允许植物光合作用所需的红光透过，有望用于农业温室大棚，实现“发电+种植”的双重功能。
4.3. 对高中生科学探究的建议
通过本次研究，我们深刻体会到科学探究的魅力和方法。对于今后有志于从事科学研究的同学，建议：
保持好奇心：从身边的材料入手，发现科学问题。
注重实验设计：严格控制变量，确保数据的可靠性。
正确看待失败：实验中遇到的“异常数据”往往蕴含着新的发现机会。
团队协作：科学探究需要分工合作，集思广益。
5、结语
染料敏化太阳能电池作为第三代太阳能电池的代表之一，以其成本低廉、制备简单、弱光响应优异和环境友好等优势，在光伏家族中占据着独特的位置。本研究通过团队手工制作和系统实验，验证了TiO₂膜厚、染料种类、浸染时间和光照强度对电池性能的影响规律，并成功优化出一套适合学生实验的制备工艺。
尽管DSSC在效率和稳定性方面仍面临挑战，但其独特的应用场景——尤其是室内弱光环境下的能源供给——使其在即将到来的物联网时代具有不可替代的价值。正如Grätzel教授所言：“DSSC不是为了取代硅电池，而是为了填补硅电池无法覆盖的应用空白。”
希望本研究的成果能为后续的DSSC研究和应用提供有益参考，也期待更多同学加入到清洁能源的探索行列中来，为人类社会的可持续发展贡献智慧和力量。
六、参考文献
[1] 张忠宝, 程友良. D-A-π-A基固态染料敏化太阳能电池的性能优化与模拟研究[J]. 光学学报, 2025, 45(15): 1523003. -1
[2] 吴永真, 张维伟, 朱为宏. D-A-π-A型有机敏化染料的光谱调控与稳定性提升[J]. 化工学报, 2016, 67(1): 231-239. -1
[3] 鲁厚芳, 闫康平, 涂铭旌. 光敏染料在Grätzel型太阳能电池上的应用及其研究进展[J]. 化学试剂, 2005, 27(1): 15-20. -6-9
[4] 王红军, 等. 染料敏化纳米晶薄膜太阳能电池用染料敏化剂的研究进展[J]. 中国粉体网, 2023.
[6] O'Regan B, Grätzel M. A low-cost, high-efficiency solar cell based on dye-sensitized colloidal TiO₂ films[J]. Nature, 1991, 353(6346): 737-740. （染料敏化太阳能电池的开创性工作）
[7] Dhorkule M, Lamrood P, Ralegankar S, et al. Unveiling the efficiency of dye-sensitized solar cells: a journey from synthetic to natural dyes[J]. ES Food & Agroforestry, 2024, 16(2): 1086.等
