研究性学习报告

蓝牙音箱制作全攻略：从原理到调试

姓名：欧相成

学校：徐州市第一中学

年级：高一

指导教师：张雷

实验日期：2026年2月7日

1．研究的背景、意义

1.1研究背景

随着无线通信技术的普及，蓝牙音箱已成为日常生活中常见的音频播放设备。然而，大多数人只了解蓝牙音箱的使用方法，对其工作原理和制作过程知之甚少。本次研究性学习选择蓝牙音箱作为研究对象，旨在通过亲手制作一个完整的蓝牙音箱系统，深入了解电子电路的基本原理、元器件的功能和应用、焊接技术以及系统调试方法。这不仅有助于提高我们的动手能力和创新思维，还能培养我们解决实际问题的能力。

1.2研究意义

通过本次实验，了解蓝牙通信技术的基本原理，掌握电子电路的分析方法，了解音频放大电路的工作原理。通过对蓝牙音箱的组装，提高动手实践能力，掌握基本的电子制作技能，培养解决实际问题的能力和创新思维。

1.3研究目标

（1）了解蓝牙音箱的基本工作原理

（2）认识并掌握各种电子元器件的功能和应用

（3）学会基本的焊接技术和电路组装方法

（4）掌握系统调试和故障排除的基本方法

（5）成功组装一个能够正常工作的蓝牙音箱

2．蓝牙音箱的原理探究

2.1认识元器件

蓝牙音箱电路由多种电子元器件组成，每种元器件都有其特定的功能。本次制作的电路整体如图1所示，使用的主要元器件包括以下几种：

图1 蓝牙音箱电路

2.1.1核心芯片

1.8002A音频功率放大器：一种双路单声道功放芯片，采用BTL（平衡型连接方式）设计，适用于3V至12V的供电电压。它具有低功耗、低噪声、高音质等优点，负责将音频信号放大以驱动扬声器，提供3W的输出功率。

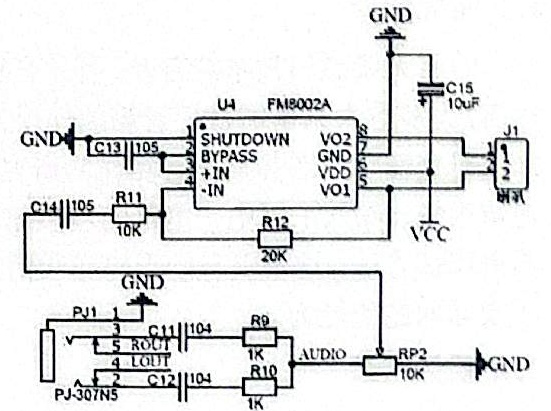

图2 8002A音频功率放大器应用图

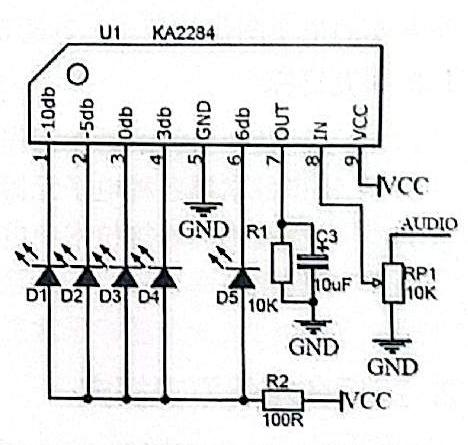

2.KA2284频谱显示驱动芯片：一款专用于5点LED电平指示的集成电路，通过5个LED以对数型刻度（-10dB至6dB）动态显示输入信号强度，主要应用于音频设备的信号强度可视化反馈，通过顺序点亮LED实现阶梯式视觉指示，适用于音乐节奏显示模块。

图3 KA2284频谱显示驱动芯片应用图

3.MH-M18蓝牙音频模块：实现蓝牙无线通信功能，接收来自手机等设备的音频信号，支持蓝牙4.2版本，支持手机蓝牙快速配对（设备名称为MH-M18)，内置按键控制（播放／暂停、音量调节、开关机），并配备LED指示灯（未连接时快闪、连接时常亮、播放时慢闪）。

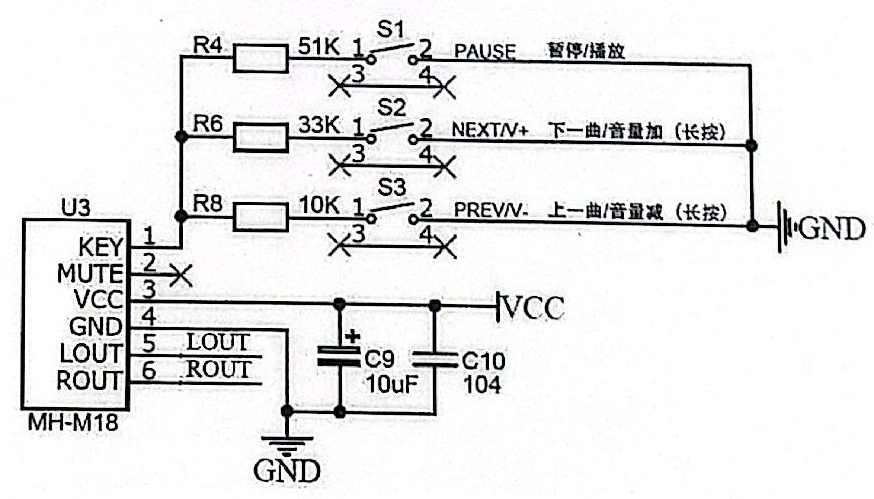

图4 MH-M18蓝牙音频模块应用图

2.1.2 电阻

电阻为五色环电阻，不区分极性。

1.10K电阻（R1、R8、R11)：棕黑黑红棕

2.100R电阻（R2)：棕黑黑黑棕

3.51K电阻（R4、R12)：绿棕黑红棕

4.33K电阻（R6)：橙橙黑红棕

5.1K电阻（R9、R10)：棕黑黑棕棕

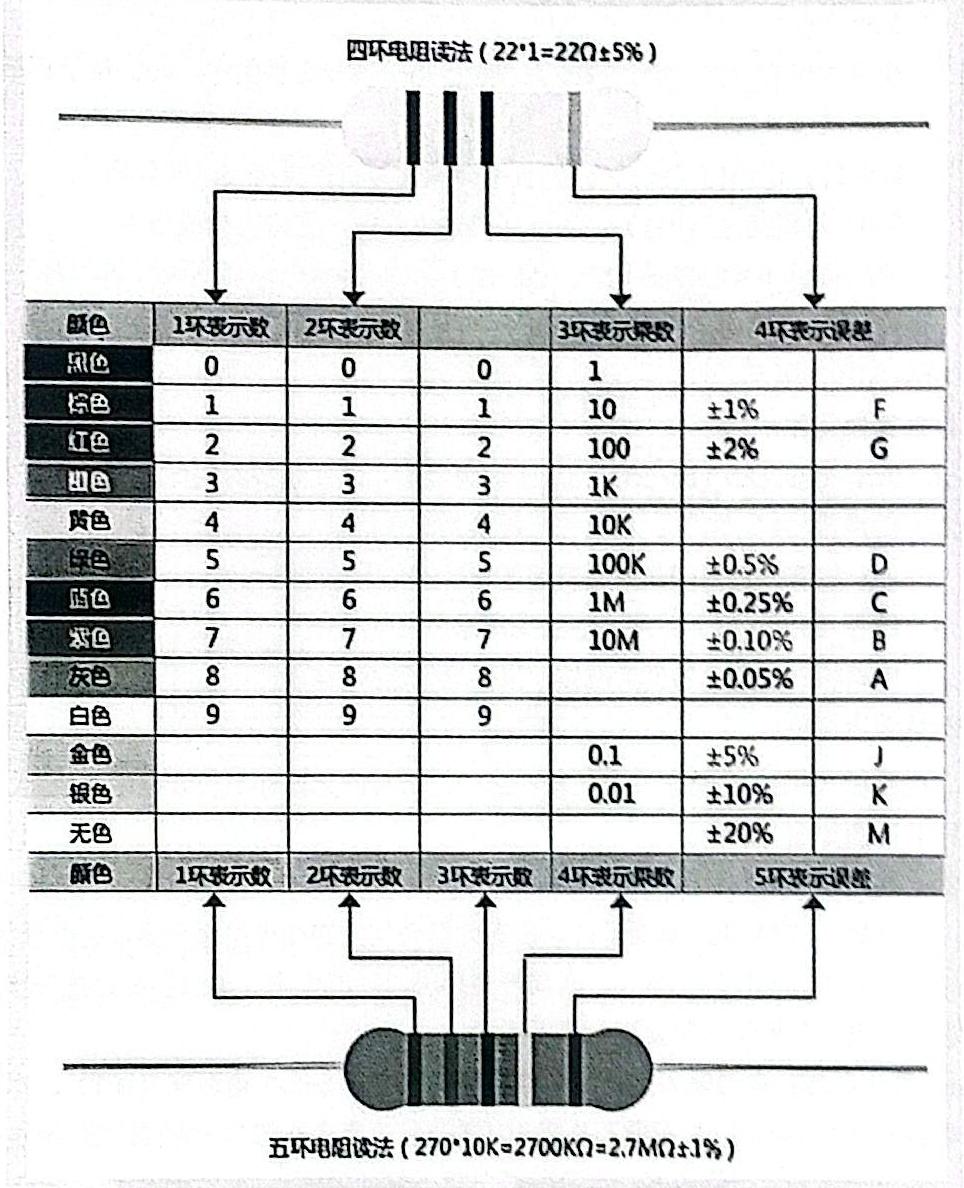

图5 色环电阻读法

2.1.3 电容器

1．电解电容：470uF/16V(C1),10uF/25V(C3、C9、C15）

2．独石电容104(0.1uF)(C2、C10、C11、C12),105(1uF)(C13、C14）

（a）电解电容

（b）独石电容

图6 电容器

2.1.4 机电元件

1．拨盘电位器10K(RP1、RP2):RP1用于调节音量大小，RP2用于调节频谱显示灵敏度

2.5.5-2.1电源座（DC1)：提供电源输入接口，支持DC5V供电

3.3F07耳机插座（PJ1)：提供耳机输出功能，支持音频线输入

4．侧脚按键6x6x9mm(S1、S2、S3):S1为暂停／播放键，S2为下一曲／音量加键，S3为上一曲／音量减键

元件如图1所示。

2.1.5 其他元件

1.3mm七彩LED(D1-D5)：用于频谱显示，随音乐节奏闪烁

2．扬声器（4Ω／3W)：将电信号转换为声音信号

3.2.1电源线：用于连接电源适配器

4．线仔15cm(J1)：用于连接扬声器

5．电路板：所有元器件的载体，提供电气连接．

2.2认识电路板

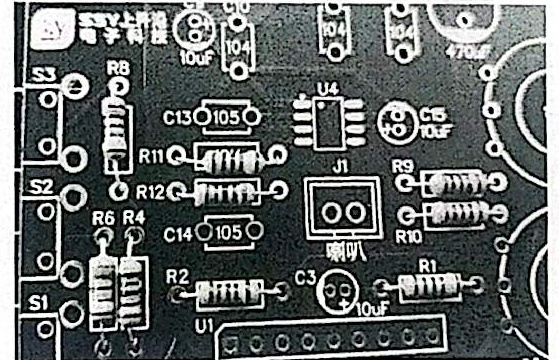

电路板（PCB）是蓝牙音箱的核心部件，所有的元器件都安装在电路板上。电路装配图如图7所示。

2.2.1电路板布局

电路板（PCB）采用单面设计，所有元器件均安装在电路板正面，背面仅为铜箔走线区域，无任何元器件。布局严格遵循“功能集中、走线便捷、抗干扰”的核心原则，各模块布局紧凑且互不干扰。

（1）右上区域：电源输入及滤波电路专区，包含5.5-2.1电源座（DC1）、电解电容470uF/16V(C1）及独石电容104(C2)，负责外部5V电源接入与滤波处理，电源线铜箔走线较宽，有效降低电阻、保证供电稳定。

（2）左-中区域：核心功能模块专区，自上而下依次布局MH-M18蓝牙音频模块（U3）、8002A音频功率放大器芯片（U4)，蓝牙模块天线朝向电路板左侧边

缘，避开其他元器件遮挡，确保蓝牙信号稳定传输；功放芯片紧邻扬声器连接接口（J1)，最大限度缩短音频信号传输路径，减少信号损耗与干扰。

（3）左-下区域：控制与显示电路专区，下侧精准布局KA2284频谱显示驱动芯片（U1)，最底部从左至右顺序整齐排列3mm七彩LED(D1-D5)，芯片与LED间距严格遵循图纸设计，便于驱动信号高效传输；左侧对应布局按键（S1、S2、S3)。

（4）右下区域：电路调节专区，右侧并列布局拨盘电位器（RP1、RP2),RP1在下、RP2在上，其中RP2负责音量调节、RP1负责频谱显示灵敏度调节。

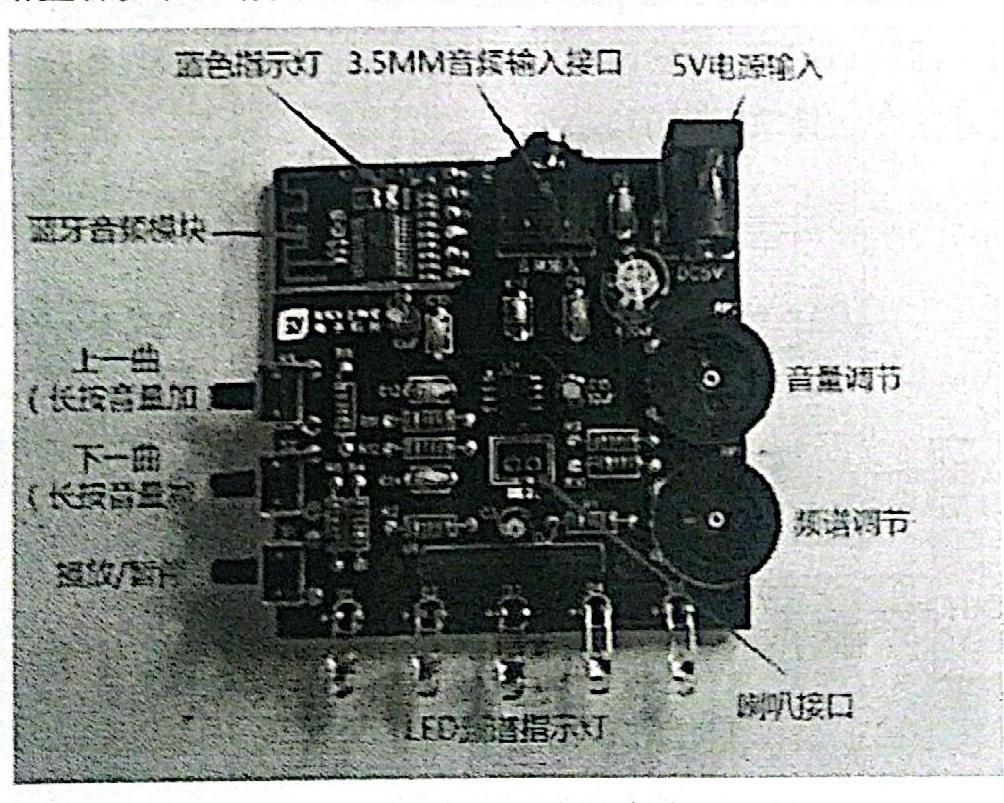

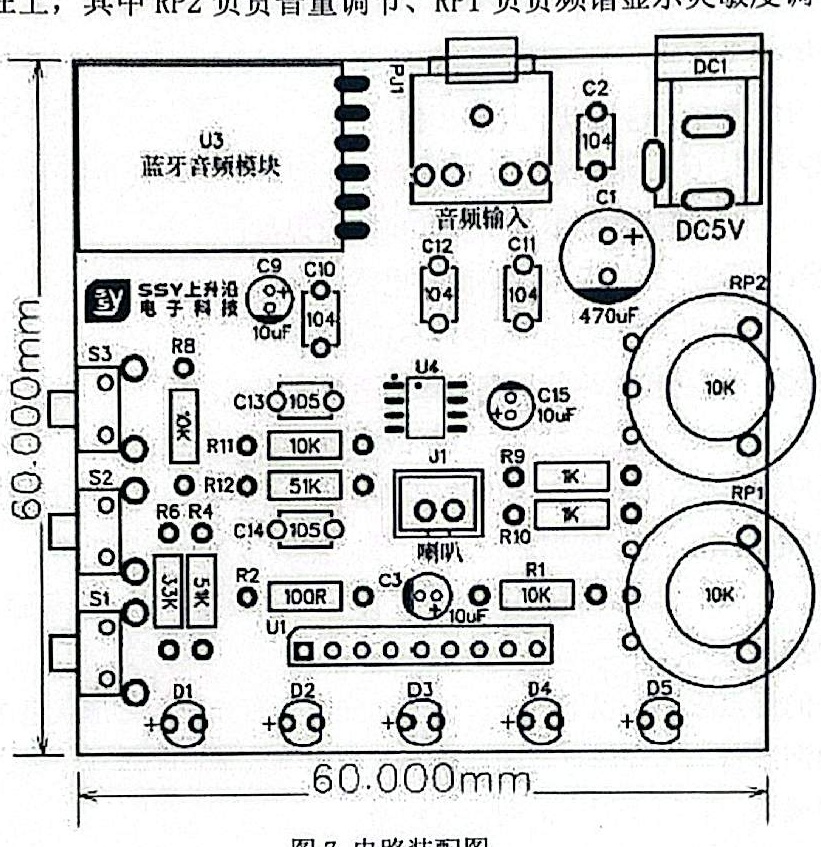

图7 电路装配图

2.2.2丝印层

电路板上印有清晰的丝印，包括：元器件标号（如R1、C1、U1等）；元器件轮廓；极性标记（如电解电容的负极、LED的正负极等）；安装说明

2.2.3铜箔走线

铜箔走线负责连接各个元器件，形成完整的电路。走线采用了以下设计原则：电源线和地线采用较宽的走线，以减小电阻和电感；信号线采用适当的宽度，以保证信号质量；高频信号线（如蓝牙天线）采用特殊的阻抗匹配设计；不同功能的电路之间有适当的隔离，以减小干扰。

3．硬件组装工艺

3.1学会焊接

焊接是电子制作中最基本也是最重要的技能之一。良好的焊接质量直接影响到电路的性能和可靠性。

3.1.1焊接工具和材料

焊接所需的主要工具和材料包括：①电烙铁；②焊锡；③助焊剂（松香）；④镊子；⑤斜口钳；⑥万用表

3.1.2焊接基本方法

正确的焊接方法包括以下几个步骤：

（1）准备工作：①清洁电烙铁头，去除氧化层；②给烙铁头挂上一层薄锡；③清洁元器件引脚和电路板焊盘；

（2）加热：①同时加热元器件引脚和电路板焊盘；

②加热时间约2-3秒，不宜过长；

（3）加焊锡：①在被加热的引脚上添加适量的焊锡；

②焊锡量要适中，以形成光滑的焊点为宜；

（4）移开焊锡：当焊锡充分融化并润湿引脚和焊盘后，先移开焊锡丝；

（5）移开电烙铁：①继续加热约0.5秒，然后移开电烙铁；

②移开时要保持元器件不动，直到焊锡完全凝固。

3.1.3焊接质量判断

良好的焊点应具备以下特征：①表面光滑、有光泽；②形状呈圆锥形，且有良好的润湿角；③焊锡量适中，既不太少也不太多；④焊点牢固，没有虚焊、假焊现象；⑤相邻焊点之间没有短路。

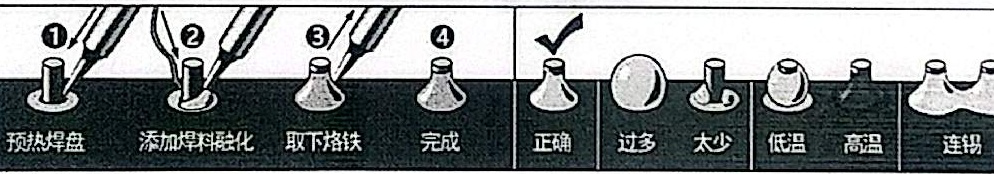

图8 焊接方法与质量判断

3.2电路组装与焊接

电路组装应按照从低到高、从小到大的顺序进行，这样可以避免先安装高元器件后影响低元器件的焊接。

元件焊接步骤：

①将元件引脚从安装面穿入对应的安装孔，使元件均衡地紧贴PCB板，如图9所示；

②在PCB板的另一面用焊锡把元件引脚焊接在电路板上，焊点的锡要饱满而不过多，如图8所示；

③用剪线钳把多余的引脚剪掉。

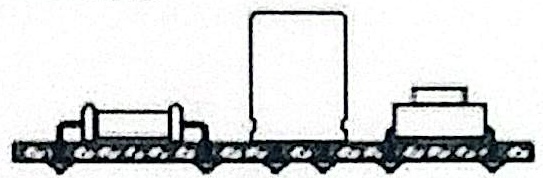

图9 元件安装要求

3.2.1焊接顺序

（1）焊接8002A芯片（U4）

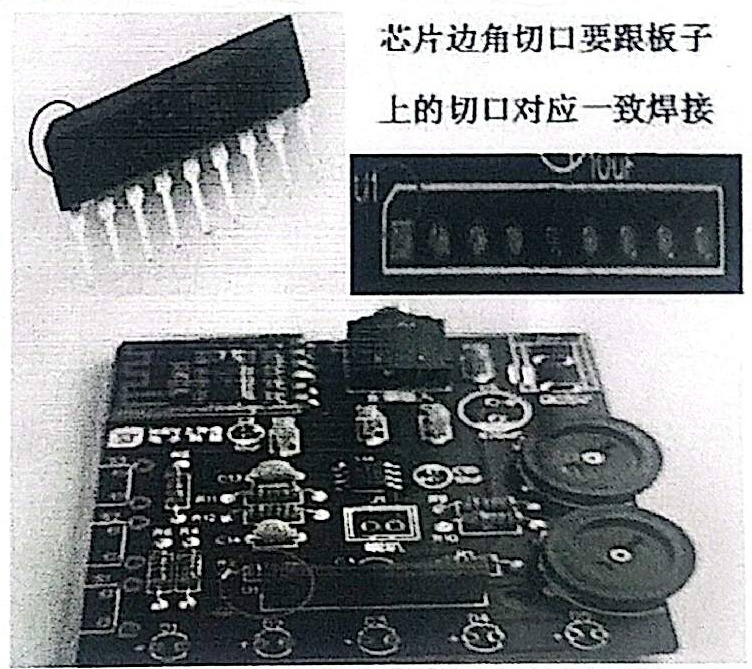

芯片边上的圆点与板子的圆点对应摆放焊接，固定一个或两个角，调整位置，再焊接剩余部分，如图10所示，确保焊接牢固，无虚焊。

图10 芯片焊接方法

（2）焊接蓝牙音频模块（U3）

使蓝牙模块天线朝外，并与其丝印对齐后焊接。焊接方法如图10所示。

（3）焊接电阻（9个）

色环不区分极性，根据丝印上的标号分别安装到对应的焊盘上。阻值见

2.1.2节，安装位置如图11所示

图11 电阻安装位置

（4）焊接拨盘电位器（RP1,RP2）

焊接时需先预热其金属外壳引脚，而后使用更多焊锡将其焊接牢固。

（5）焊接独石电容（104,105）

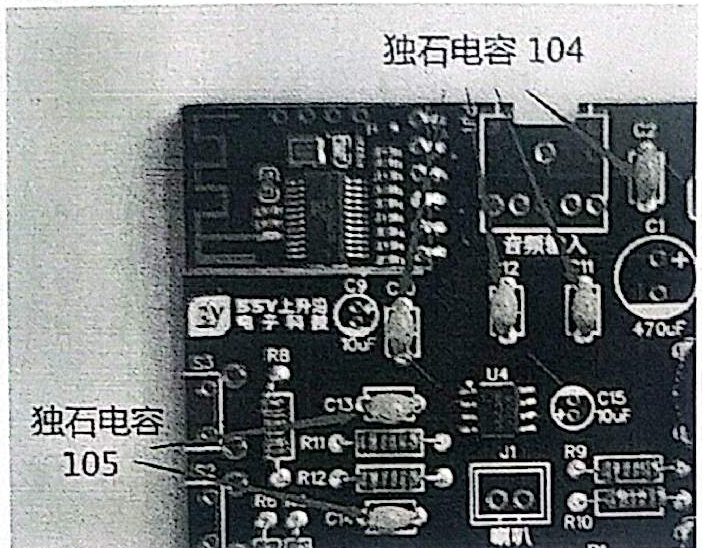

独石电容不区分极性，根据丝印上的标号安装。位置如图12所示。

图12 独石电容安装位置

（6）焊接3F07耳机插座（PJ1）

耳机插座插口朝外安装到

PJ1位置，焊接时需预热由大块金属构成的引脚（5个），而后用更多焊锡焊接牢固。

（7）焊接KA2284芯片（U1）

芯片安装位置为U1，其缺角侧为第一脚，对应丝印内的方焊盘安装。

图13KA2284芯片安装位置

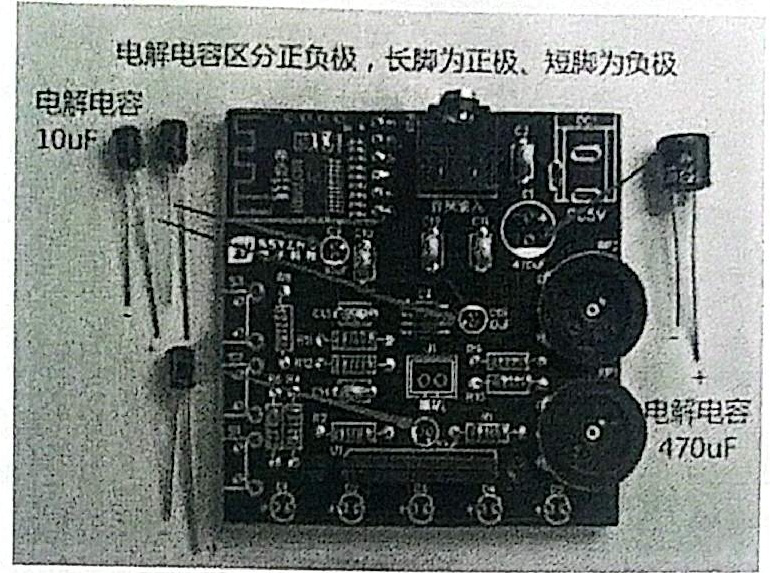

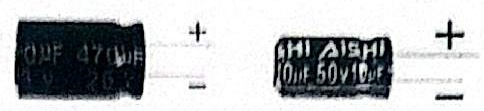

（8）焊接电解电容（4个）

电解电容的负极引脚更短，其丝印在负极侧印有白漆，正极侧标有“＋”。

图14 电解电容安装位置

（9）焊接侧脚按键（S1,S2,S3）

焊接时，需先预热其金属外壳引脚，而后使用更多焊锡焊接牢固。

（10）焊接5.5-2.1电源座（DC1）

电源插座插口朝外安装到DC1位置，焊接时先预热其引脚，而后使用大量焊锡焊接牢固。

（11）焊接发光二极管（LED)(D1,D2,D3,D4,D5）

长脚为正极、短脚为负极，其丝印在正极侧标有“＋”。注意：发光二极管需折弯保留一定长度焊接（适配外壳安装）。

图15 发光二极管安装位置及方式

（12）焊接喇叭

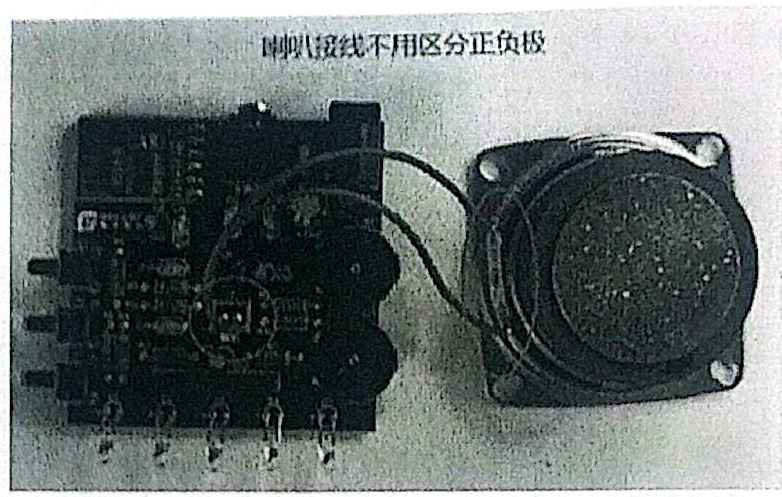

先为喇叭接线柱挂上焊锡，然后一手拿连接线，一手持电烙铁，同时加热焊锡与连接线，在焊锡融化时将连接线焊接到喇叭上。喇叭接线不用区分正负极。

图16 喇叭接线焊接位置

3.2.2焊接注意事项

（1）安全第一：

①电烙铁使用完毕后要及时放回烙铁架；②避免触摸高温的烙铁头；③工作区域要保持整洁，避免易燃物品；

（2）焊接质量：

①每个焊点都要确保焊接牢固；②避免虚焊、假焊和短路；③焊锡量要适中，过多或过少都会影响焊接质量；

（3）元器件保护：

①热敏元器件（如集成电路、蓝牙模块）的焊接时间要尽量短；②可以使用镊子夹住引脚帮助散热；③避免用力过猛损坏元器件；

（4）电路板保护：

①避免长时间加热电路板，以免损坏铜箔；②避免用尖锐物品划伤电路板；③焊接过程中要保持电路板的清洁。

4．系统调试与故障排除

4.1系统调试

系统调试是电子制作中的关键环节，通过调试可以发现并解决电路中的问题，使蓝牙音箱达到最佳性能。

4.1.1调试前的准备

（1）工具准备：①万用表（用于测量电压、电阻等）；②直流电源（5V，用于给电路板供电）；③手机或其他蓝牙设备（用于测试蓝牙连接）。

（2）安全检查：①再次检查电路板是否有短路现象；②确认电源电压为5V，极性正确。

4.1.2通电测试

通电测试是调试的第一步，主要检查电源电路和基本功能是否正常。

（1）连接电源：将5V直流电源连接到电源插座（DC1）

（2）观察指示灯：观察蓝牙模块上的LED是否开始闪烁（表示模块正常工作）

4.1.3蓝牙连接测试

蓝牙连接测试主要检查蓝牙模块是否能正常工作。

（1）开启手机蓝牙：打开手机的蓝牙功能，刷新可用设备列表

（2）搜索蓝牙设备：在设备列表中寻找名为“MH-M18”的设备。如果找不到该设备，检查蓝牙模块是否正常工作。

（3）配对连接：点击“MH-M18”设备名称，发起配对请求，等待配对成功。

（4）蓝牙状态指示：①蓝牙未连接时，指示灯快闪；

②蓝牙连接上时，指示灯常亮；

③蓝牙在播放时，指示灯慢闪。

（5）测试音频播放：①配对成功后，播放手机中的音乐；②观察是否有声音从扬声器中传出；③观察LED是否随音乐节奏闪烁。

4.1.4功能调试

功能调试主要检查各个功能是否正常工作。

（1）音量调节：调节拨盘电位器（RP2)，检查音量是否能够正常调节大小。

（2）播放控制：①短按S1，测试暂停／播放功能；

②短按S2，测试下一曲功能；长按S2，测试音量增加功能；

③短按S3，测试上一曲功能；长按S3，测试音量减小功能。

（3）频谱显示调试：①观察七彩LED(D1-D5）是否随音乐节奏闪烁；

②调节拨盘电位器（RP1)，改变频谱显示的灵敏度。

4.2故障排除

在调试过程中，可能会遇到各种问题。以下是一些常见故障的排除方法：

4.2.1电源故障

故障现象：通电后无任何反应，指示灯不亮。

4.2.2蓝牙连接故障

故障现象：无法搜索到蓝牙设备或无法配对。

4.2.3无声音故障

故障现象：蓝牙连接正常，但扬声器无声音输出。

4.2.4声音异常故障

故障现象：有声音输出，但声音质量差或有杂音。

4.2.5频谱显示故障

故障现象：LED频谱显示不正常或不显示。

4.2.6控制功能故障

故障现象：控制按钮（S1-S3）功能不正常或完全失效。

5．外壳组装

5.1准备工作

（1）撕掉外壳保护膜；

（2）准备好螺丝刀、螺丝、螺母。

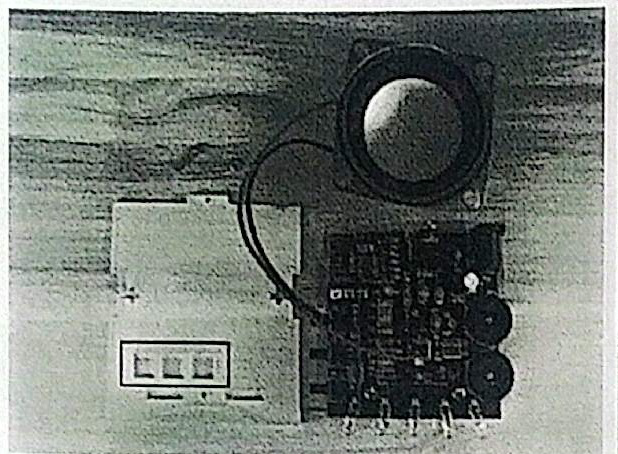

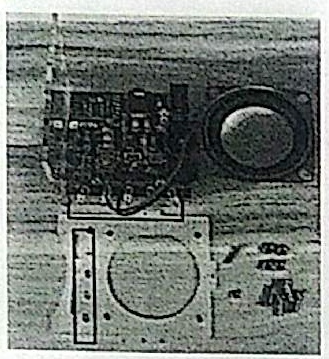

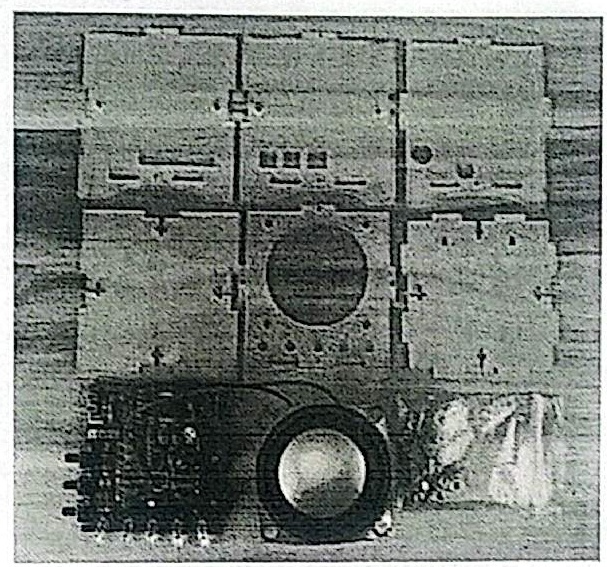

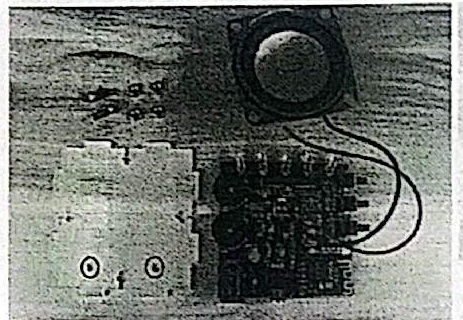

图17 外壳及螺丝螺母

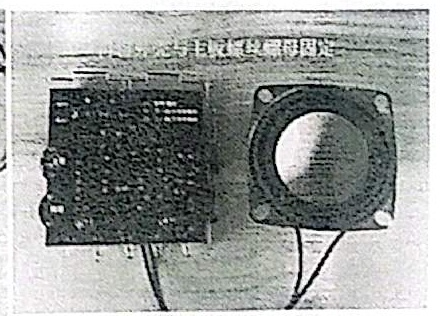

5.2组装步骤

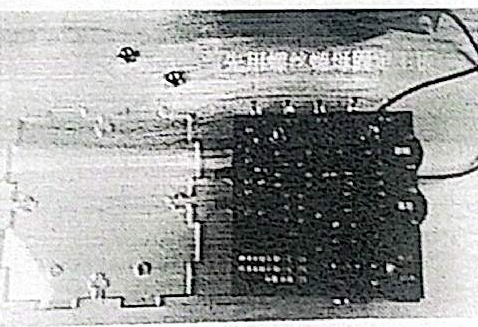

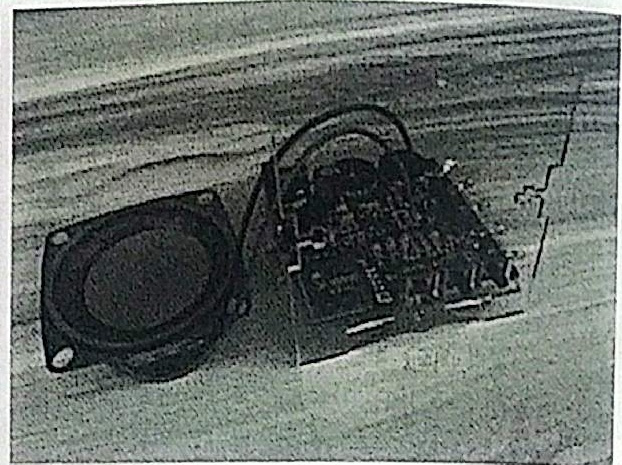

（1）将外壳的底面与板子组装起来（需要4个M3螺母，2个M3x10螺丝）

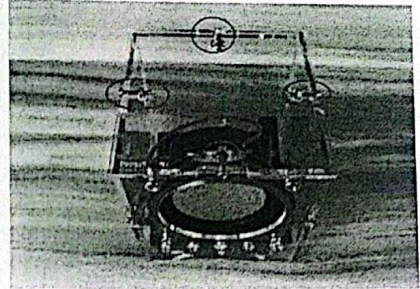

（2）安装外壳左侧面（需要1个M2x10螺丝，1个螺母

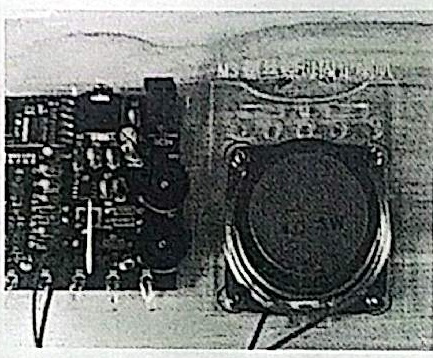

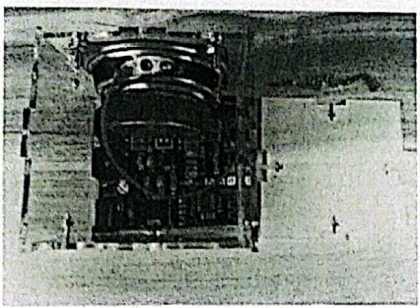

（3）安装外壳前面，先将喇叭固定到外壳然后装配

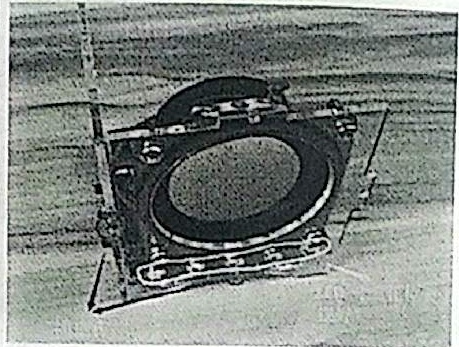

（需要4个M3x10螺丝，M3螺母4个，2个M2x10螺丝，2个M2螺母）

（4）外壳右侧面安装（需要2个M2x10螺丝，2个M2螺母）

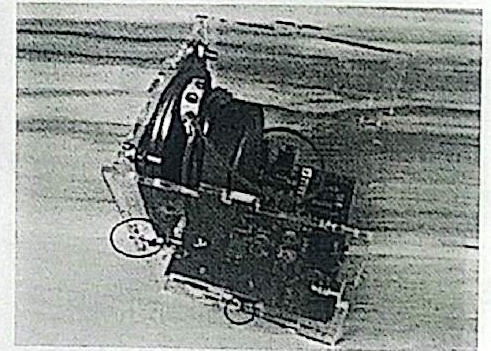

（5）安装外壳背面（需要3个M2x10螺丝，3个M2螺母）
