4.超声波雷达

徐州市第一中学高一15班 黄语轩、王啸洋、曲柯宇、翟浩宇、吴浩楠一、引言

1.1 研究目的与内容

本研究旨在通过自主搭建的微型超声波雷达平台，定量与定性相结合地分析不同物体特性对HC-SR04超声波传感器测距效果的影响。具体研究目的如下：

4. 探究材质的影响： 验证不同材质（如亚克力、木材、海绵）对超声波反射强

度的差异，并分析其对最大可测距离和测量稳定性的影响。

5. 探究角度的影响：研究被测物体相对于超声波传感器中心轴的摆放角度变化，如何影响雷达系统的有效探测视角和识别能力。

6. 探究宽度的影响： 分析被测物体宽度变化对测量宽度值准确性的影响，并尝试分析测量误差的来源。

二、实验系统设计与方法

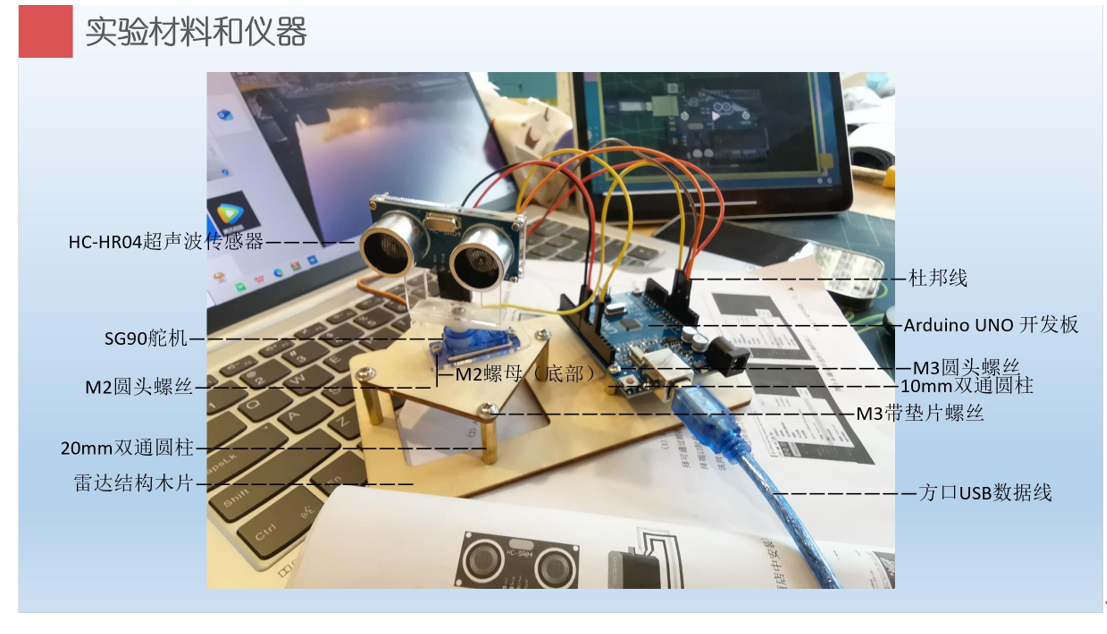

2.1 实验材料与仪器

本实验的核心硬件构成如下：

• 控制核心： Arduino UNO 开发板，负责整个系统的逻辑控制与数据处理。

• 测距模块：HC-SR04 超声波传感器，是本研究的核心测量单元。

• 扫描机构：SG90 舵机，用于驱动超声波传感器进行 0-180 度的周期性旋转，实现扇形区域扫描。

• 机械结构：定制切割的雷达结构木片、M2/M3 规格的螺丝、螺母、10mm/20mm

双通圆柱等，用于组装雷达的固定支架和旋转平台。

• 连接件 杜邦线用于电路连接，方口 USB 数据线为系统供电。

• 被测物体：包括不同材质（亚克力板、木板、海绵）、不同角度（0°至 75°）以及不同宽度规格的标准化样本。

2.2 系统搭建与实验步骤

实验系统的搭建主要分为机械组装、电路连接和软件编程三个部分。

4. 机械组装：将 HC-SR04 超声波传感器通过木片支架固定在 SG90 舵机的转盘上，确保传感器随舵机同步旋转。整个结构应保持稳定，减少晃动对测量精度的影响。

5. 电路连接：使用杜邦线将 HC-SR04 的各个接口与其相对应的接口连接

6. 软件编程：使用 Arduino IDE 编写控制程序。程序主要实现功能：控制舵机以特定步进角度（如 1°或 2°）在指定角度范围内（如 0°-180°）匀速转动。

7. 实验方法与过程：将当前角度和对应的距离数据通过串口发送至计算机进行记录。

实验采用控制变量法，分三组进行：

材质实验： 固定物体距离、角度和宽度，依次更换不同材质的物体，记录雷达能稳定测得的平均距离。

角度实验： 固定物体距离、材质和宽度，改变亚克力板相对于雷达中心轴的夹角（如 0°，15°，30°，45°，60°，75°），测量并记录雷达能探测到该物体的角度范围（即视角）。

宽度实验： 固定物体距离、材质和角度，依次更换不同宽度的物体，记录雷

达测量的平均宽度值，并与实际宽度进行对比。

三、结果与分析讨论

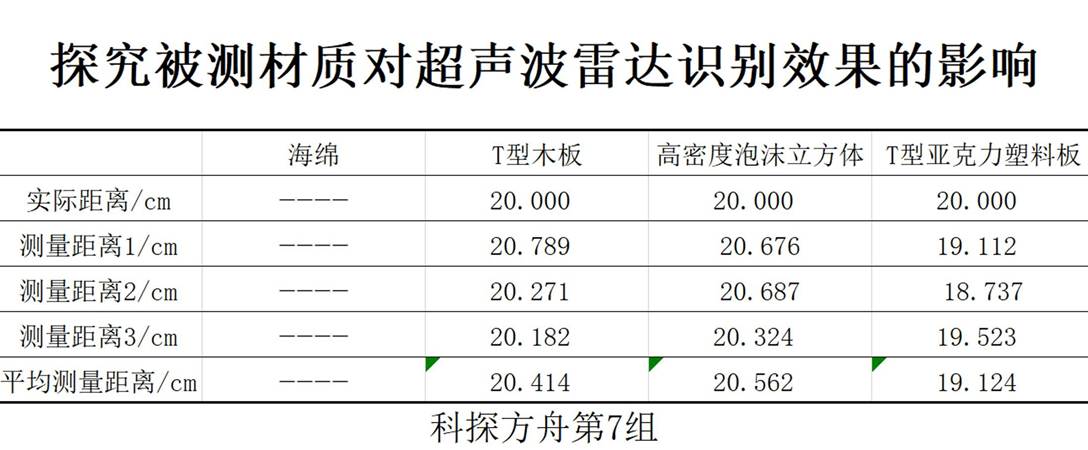

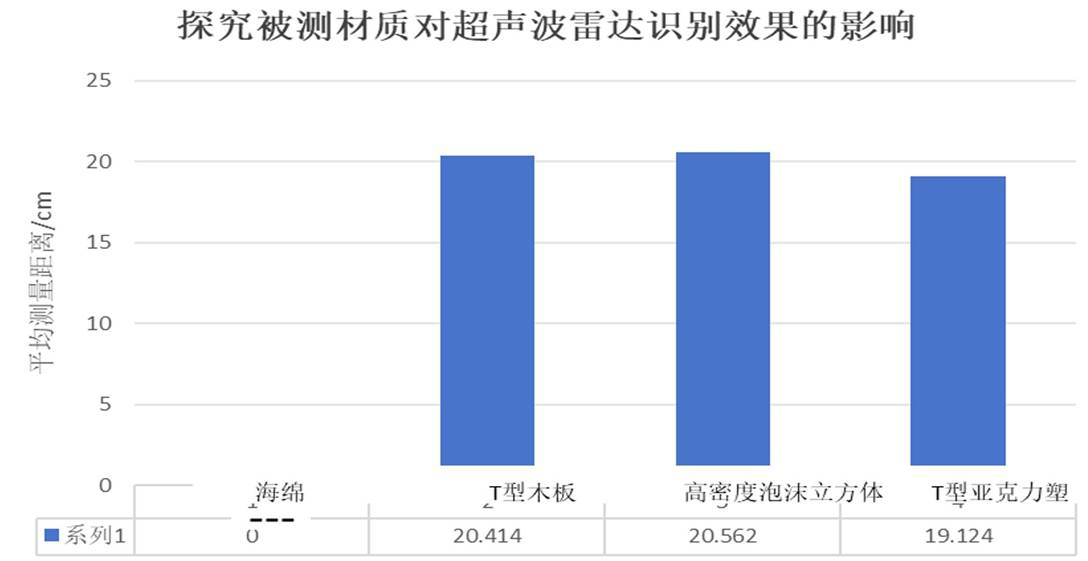

3.1 物体材质对超声波雷达识别的影响

结果呈现：实验数据清晰地显示，不同材质的平均测量距离存在显著差异。对于表面坚硬、光滑且结构致密的T型亚克力塑料板和T型木板，雷达能够在20cm 甚至更远的距离上获得稳定、准确的回波信号。相反，对于柔软、多孔且表面粗糙的海绵，雷达几乎无法探测到有效的回波，测量距离极不稳定或显示为无效值。

分析与讨论：这一现象的根本原因在于超声波在不同材质表面的反射机理。超声波是一种机械波，其在传播过程中遇到物体时会发生反射、吸收和散射。

• 坚硬平整材质（亚克力、木板）：其分子结构紧密，表面光滑，声阻抗与空气差异巨大。当超声波撞击到此类表面时，大部分能量会像光在镜面上一样发生镜面反射，能量损失小，回波信号强且清晰。因此，传感器能够轻松捕捉到回波，实现远距离、高精度的测量。

• 柔软多孔材质（海绵）：其内部充满大量空气孔隙，结构疏松。当超声波撞击时，会发生复杂的散射和吸收。声波能量会分散到各个方向，并且大量声能会被材料内部的纤维和空气摩擦转化为热能而消耗掉。导致返回传感器的回波信号极其微弱，信噪比过低，无法被 HC-SR04 模块有效识别，从而表现为探测失败。此结论与文档1的推测完全吻合，即“材质本身的特性，如材质的密度、表面光滑程度等因素可能影响了超声波雷达的识别效果”。这提示我们，在实际应用中，超声波雷达更适用于检测硬质物体，对于软质、多孔或纤维状物体的检测是其应用的局限性所在。

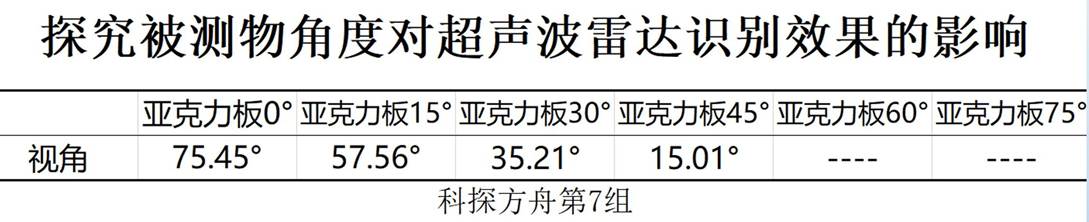

3.2 物体摆放角度对超声波雷达识别效果的影响

结果呈现：实验数据显示，当亚克力板垂直于雷达波束（即角度为0°）时，雷达能够探测到该物体的角度范围最大，即有效视角最大。随着亚克力板摆放角度的增加（如15°，30°，45°），雷达能探测到它的角度范围（视角）呈现明显的下降趋势。当角度增大至60°和75°时，视角数据记录为NaN，意味着在这些角度下，雷达无法稳定识别物体。

分析与讨论：此现象揭示了超声波雷达的波束覆盖范围和入射角效应。HC-SR04 传感器发射的超声波并非理想的平行束，而是存在一个具有一定开角的锥形波束。

• 角度为 0°（正入射）：物体表面与波束中心轴垂直，此时声波以接近 90 度的入射角垂直射向物体表面，反射波沿原路返回传感器的效率最高，信号强度最大。因此，即使物体稍微偏离中心轴（处于波束锥角边缘），仍能有足够强的回波被检测到，故而有效视角最大。

• 角度增大（斜入射）：物体表面与波束中心轴形成夹角。根据反射定律，反射波将沿着与入射角相等的反射角方向传播，而不再直接返回传感器。此时，只有部分散射能量可能回到传感器。随着角度增大，这种“反射波偏离”效应愈发显著，导致回波信号强度急剧衰减。物体必须更加精确地位于波束中心附近才能被探测到，因此有效视角变小。

•角度过大（60°、75°）：入射角过大，反射波几乎完全偏离传感器接收方向，回

波信号强度低于传感器的检测阈值。如文档 1 所推测，“可能是在测量过程中出

现了问题，例如测量设备在这两个角度下无法正常工作”，此处的“无法正常工作” 正是由上述物理原理导致的必然结果，而非设备故障。数据记录为无效值准确地反映了这一物理极限。

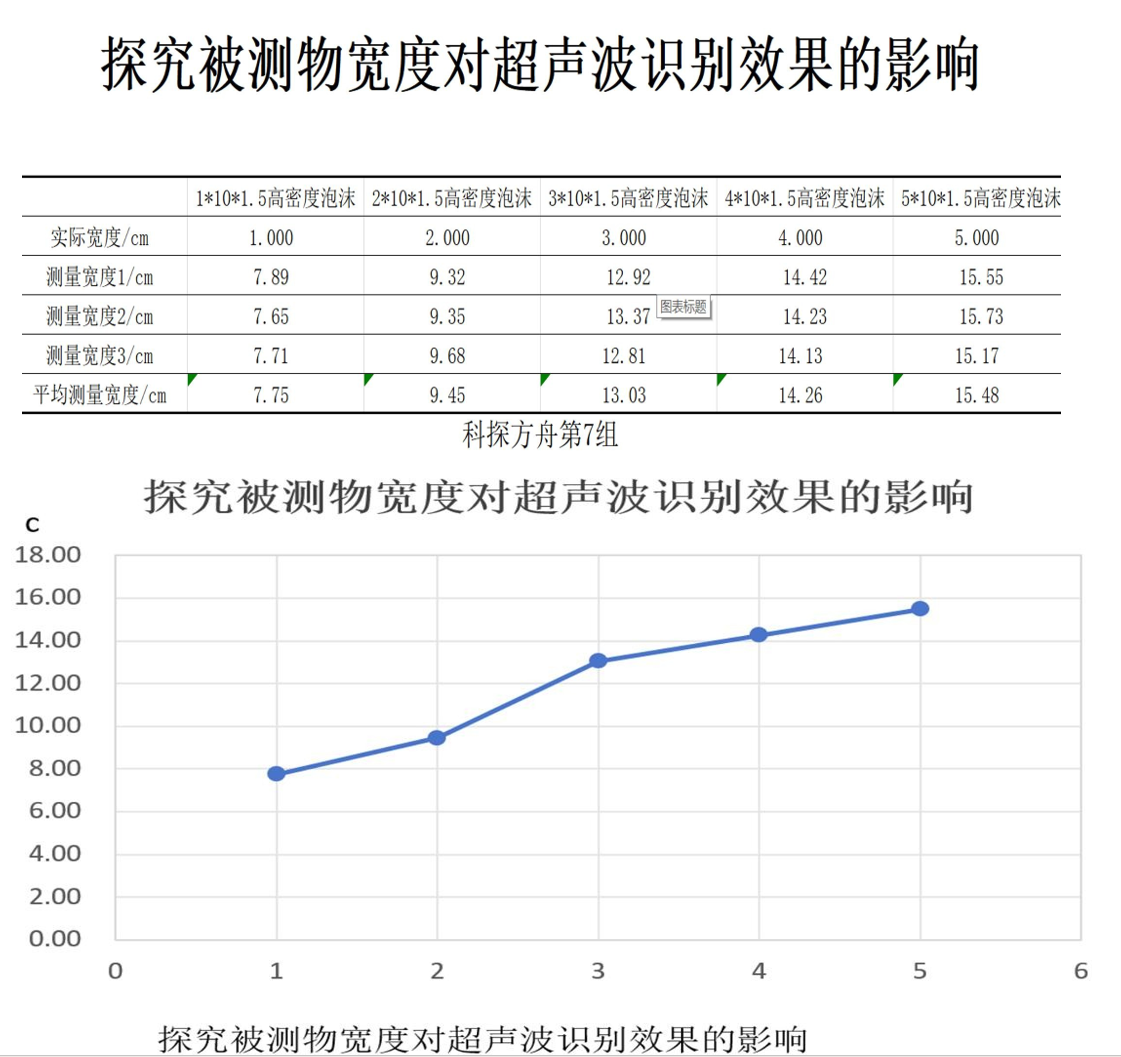

3.3 物体宽度对超声波识别效果的影响

结果呈现：从数据中可以看出，随着宽度规格的增加，实际宽度和雷达测量的平均测量宽度都呈现上升趋势，说明雷达能够在一定程度上响应物体宽度的变化。然而，一个关键发现是：平均测量宽度普遍高于实际宽度。这表明测量过程中存在稳定的系统误差。

分析与讨论：物体宽度对测量的影响机制更为复杂，主要涉及波束特性与信号处理。

1. 波束覆盖与边缘效应：超声波波束有一定的宽度。当测量一个有限宽度的物体时，波束可能同时覆盖物体和背景。在物体的边缘处，回波开始时间会存在一个过渡区，而不是一个瞬间跳变。算法在判断物体边界时会产生不确定性，导致测量的宽度值大于实际宽度。

2. 多路径反射与干涉：当物体较宽时，超声波从物体表面不同点反射回来，这

反射波（回波）在传播路径上可能相互叠加，产生干涉现象。建设性干涉可能使某些点的信号虚假增强，而破坏性干涉则可能使信号减弱。这种复杂的干涉图案会干扰对真实回波到达时间的精确判断，从而引入测量误差。

3. 系统误差分析：如文档 1 和文档 2 所指出的，测量值普遍偏大暗示存在系统误差。

可能的来源包括：

• 仪器特性：HC-SR04 模块本身的触发-检测电路可能存在微小的延迟。

• 声速设定：实验中使用 340m/s 作为标准声速，但实际环境温度变化会导致声速变化，进而带来计算误差。

• 测量方法：本实验采用旋转扫描法测量宽度，舵机旋转的机械误差、角度步进的精度都会累积到宽度计算中。文档2中提到“实际实验过程中由于我组所安装雷达精度欠佳，难以精确测量出实际宽度”，这正反映了上述因素的综合影响。

通过比较误差值的大小而非绝对精度来得出结论，是一种在现有系统精度限制下依然能揭示趋势的合理科学方法。

四、结论与展望

4.1 研究结论

本研究通过自主设计的微型超声波雷达实验平台，系统地验证了物体特性对

HC-SR04超声波传感器测距效果的显著影响，并得出以下核心结论：

3. 材质是决定探测成败与距离的关键。物体的声波反射能力直接决定了回波信号强度。坚硬、平整、致密的材质是超声波雷达的理想探测目标，而柔软、多孔、粗糙的材质则会因其强烈的声波吸收和散射效应导致探测失败。

4. 角度是影响探测范围的核心因素。被测物体相对于传感器波束的摆放角度决定了有效探测视角。角度越大，回波信号越弱，有效视角越小，直至完全无法探测。这限制了雷达对非正对物体的识别能力。

5. 宽度测量存在固有的系统误差。由于超声波波束的物理特性、边缘效应以及可能的多路径干涉，对物体宽度的测量易产生偏差，且在本实验条件下表现为测量值普遍大于实际值的系统误差。提高宽度测量精度需要更复杂的信号处理算法和更高性能的硬件。

4.2 不足与展望

本研究作为一项探索性实验，存在一些可改进之处。例如，环境温湿度未进行严格控制，声速取值存在潜在误差；舵机的旋转精度和雷达的整体机械稳定性有待进一步提升；数据样本量可以进一步增加以提高统计显著性。展望未来，超声波雷达技术正朝着微型化、智能化、高精度和低成本的方向不断发展。针对本研究的发现，未来的工作可以：

• 算法优化：研究基于模型的误差补偿算法，对温度、角度等因素进行软件补偿，以提升测量精度。

• 传感器融合：探索将超声波雷达与红外、激光或视觉传感器相结合，利用多传感器信息互补，克服单一传感器的局限性，尤其是在复杂材质和角度下的识别问题。

• 应用拓展：将研究成果应用于具体的机器人避障、智能车位检测或液体流量监控等实际场景中，检验其有效性并推动技术转化。

诚如《礼记》所言：“苟日新，日日新，又日新。”科学探索永无止境。本次探究不仅深化了我们对超声波技术的理解，更点燃了我们持续创新的科研热情。

超声波雷达作为感知世界的“慧眼”，必将在未来的智能世界中扮演愈发重要的角色。
