数字化设计在产品创新中的实践研 究——从乐高车建模到3D打印验证

[日期:2026-03-12] 来源: 作者:

课题名称: 数字化设计在产品创新中的实践研

究——从乐高车建模到3D打印验证

学生姓名: 赵 殊 戬

学校名称: 徐州市第一中学

本校指导教师: 孙 尧

2026年2月24日

研究性学习课题计划书

课题名称

数字化设计在产品创新中的实践研究——从乐高车建模到3D打印验证

课题人

赵殊戬

指导教师

孙尧

开题时间

2026年2月24日

研究背景:

随着信息技术快速发展,数字化设计正深刻改变产品创新的模式与效率。为探究数字化工具如何赋能创新实践,我们选择以乐高建模为切入点,结合3D打印技术开展研究。

研究目的与意义:

通过从虚拟建模到实体打印的完整流程,理解数字化设计在产品构思、优化与验证中的关键作用,提升自身创新思维与技术应用能力,培养跨学科实践能力。

研究内容:

1. 使用Solidworks完成乐高车的三维建模。

2. 学习切片软件的使用,对模型进行3D打印前的参数设置与处理(如添加支撑、设定层厚、填充率等)。

3. 使用3D打印机将各个零件实物化,并进行后处理(拆除支撑、打磨)。

4. 将打印出的实物零件进行装配,与Solidworks中的虚拟装配体进行对比,以此验证建模精度对成品质量的影响,探索数字化手段创意转化中的事件路径与价值。

研究方法:文献研究法 案例分析法 实证研究法 比较分析法

课题研究计划:

1. 第一阶段(2h):文献准备,   查阅数字化设计与3D打印相关资料 明确研究思路与技术路线。

2. 第二阶段(2h):建模设计,   运用SolidWorks软件完成乐高车各零件的三维建摸。

3. 第三阶段(2h):切片与打印   ,使用切片软件设置打印参数 ,将模型导入3D打印机进行实物输出。

4. 第四阶段(2h):后处理与装配   ,拆除打印件支撑并进行打磨 ,将各零件装配成完整车模。

5. 第五阶段(2h)   对比分析, 将实物装配结果与虚拟装配进行对比, 验证建模精度并总结实践心得。

预期研究成果

成果名称

成果形式

完成时间

负责人

乐高车模型

Solidworks模型

2026.2.24

赵殊戬

3D打印切片文件

G-code文件

2026.2.24

从数字到实物:项目实践报告

Word文档

2026.2.24

学校及指导教师意见:

已经具备开题条件,可以开展研究!

(签章):










研究性学习学习及调查实验记录表

课题名称

数字化设计在产品创新中的实践研究—— 从乐高车建模到3D打印验证

课题方向

智能制造

回次

学习内容

学习时间

时长

学习收获

1

文献准备

2026.2.24

2h

查阅数字化设计与 3D打印相关资料 明确研究思路与技术路线。

2

Solidworks乐高车建模

2026.2.24

2h

在电脑里完美地组装起了我的第一辆“数字汽车”。

3

切片软件学习与打印机调试

2026.2.24

2h

了解了填充、支撑、温度这些对打印质量至关重要的参数。

4

零件打印与后处理

2026.2.24

2h

看着模型一层层打印出来,从虚拟变成现实,心情无比激动。

5

实物装配与对比分析

2026.2.24

2h

实物装配时发现车轮有点紧,回去对比数字模型,发现是忽略了打印机的公差。这是虚拟设计里学不到的宝贵经验!

学习总结

从乐高建模到3D打印验证,我亲历了从虚拟到现实的跨越。当亲手将设计图打印成可触摸的实物时,数字化设计的精准与高效让我震撼。这次实践让我明白,创新不止于想象,更在于用技术精准落地。从严谨建模到反复修正,我既

掌握了工具,更懂得产品迭代中“实践出真知”的道理。

学习人:赵殊戬

研究性学习参考汇总笔记

制作人:赵殊戬

文献名称

页码

核心内容摘要

SOLIDWORKS在机械产品参数化设计中的应用

2

介绍了SolidWorks软件在机械产品参数化设计中的四种应用技巧:基于方程式的参数化方案、基于配置的参数化方案、基于特征的参数化方案、基于系列零件表的参数化方案,为参数化建模提供了具体的技术路径

基于特征信息传递的零件结构设计及其工艺几何分析方法研究

133

提出基于特征信息传递的零件结构设计理论,研究了根据功能要求自动生成参数化零件设计空间的方法,以及基于CSG方程求解的几何模型等价关系确定方法,为参数化设计提供了理论基础。

Parametric design   for architecture

208

系统阐述了参数化设计的基本概念、算法思维和参数化模式,包括控制器、力场、重复、细分、递归等参数化设计方法,并通过案例研究展示了参数化技术在建筑和产品设计中的应用

一种卸料车刮板输送装置的研发

16-19

基于模块化设计理念研发了快速维护型刮板输送装置,通过创新链条刮板连接结构和驱动箱快速对接机构,将刮板更换时间缩短

80%,验证了模块化设计在提升维护效率方面的显著优势

基于数字信息技术的模块化定制设计研究

130

研究了数字信息技术影响下的模块化定制设计方法,从单体模块设计、模块组合设计到集成建造信息三个层面展开,提出了基于参数化系统的模块化设计操作方法,实现需求与设计、设计与建造的对接。

研究性学习成果报告:

研究性学习代表成果

研究课题

数字化设计在产品创新中的实践研究

——从乐高车建模到3D打印验证

学校

徐州市第一中学

小组成员

独立完成

指导教师

孙尧

成果报告

本研究旨在打通“设计—制造”全链条,探索数字化设计与先进制造技术的融合创新。首先,按照附件案例要求在Solidworks 中完成乐高车精确建模,观察重心坐标。随后,学习切片软件操作,设定层厚、填充率等参数并生成G代码,利用3D打印机将全部零件制造出来。实物装配环节发现车轮与车轴配合过紧,经对比分析,原因为建模时未预留打印公差。通过调整模型间隙重新打印,成功实现顺畅装配。研究表明,数字化设计虽能在虚拟环境中实现精确配合,但必须考虑材料特性和制造工艺的约束。本次研学让我亲身体验了从创意到实物的完整创新过程,深刻理解了设计必须面向制造的真谛,为未来从事工程实践积累了宝贵经验。

数字化设计在产品创新中的实践研究

——从乐高车建模到3D打印验证

摘要:随着信息技术的快速发展,数字化设计与增材制造技术正深刻改变

产品创新的模式。本研究以乐高车为实践载体,运用SolidWorks软件完成零件的三维建模与虚拟装配,通过Cura切片软件进行打印参数设置,并利用FDM

3D打印机将模型实物化。经过后处理与实物装配,将实物结果与虚拟装配进行对比分析。研究发现,虚拟环境中精确配合的模型在实物打印后,因材料收缩及工艺限制,出现了车轮装配过紧等问题,验证了建模时必须预留合理打印公差的重要性。通过调整模型间隙进行二次验证,成功实现了顺畅装配。本研究完整经历了从数字建模到实物验证的创新流程,不仅掌握了数字化设计工具与 3D打印技术,更深刻理解了“设计面向制造”的工程理念,为高中生的跨学科实践与创新思维培养积累了宝贵经验。

关键词:数字化设计;3D打印;SolidWorks;公差分析;乐高

第一章 引言

一、研究背景

随着信息技术的快速发展,数字化设计已深刻融入产品创新的各个环节。计算机辅助设计软件与3D打印技术的结合,使得产品从构思到实物的转化效率大幅提升,设计周期缩短,迭代成本降低。在此背景下,理解数字化工具如何赋能创新实践具有重要的现实意义。乐高积木作为经典的模块化产品,其结构设计与装配逻辑为数字化建模研究提供了理想的参考对象。

二、研究目的与意义

本研究以乐高车为切入点,运用SolidWorks建模软件与3D打印技术,从虚拟建模到实物验证完整经历产品创新流程,旨在达成以下目的:

1.理解数字化设计在产品构思、优化与验证中的关键作用;

2.掌握从虚拟建模到实物打印的完整技术流程;

3.探究建模精度对成品质量的影响规律;

4.提升自身创新思维与技术应用能力,培养跨学科实践素养。  三、案例来源

本研究以乐高车为实践载体,其三维模型与装配要求参考了《乐高车模型虚拟装配》任务。该任务要求按指定路径完成乐高车各零件的装配,并查询模型重心坐标,为后续的建模精度验证提供了基准数据。

43F47

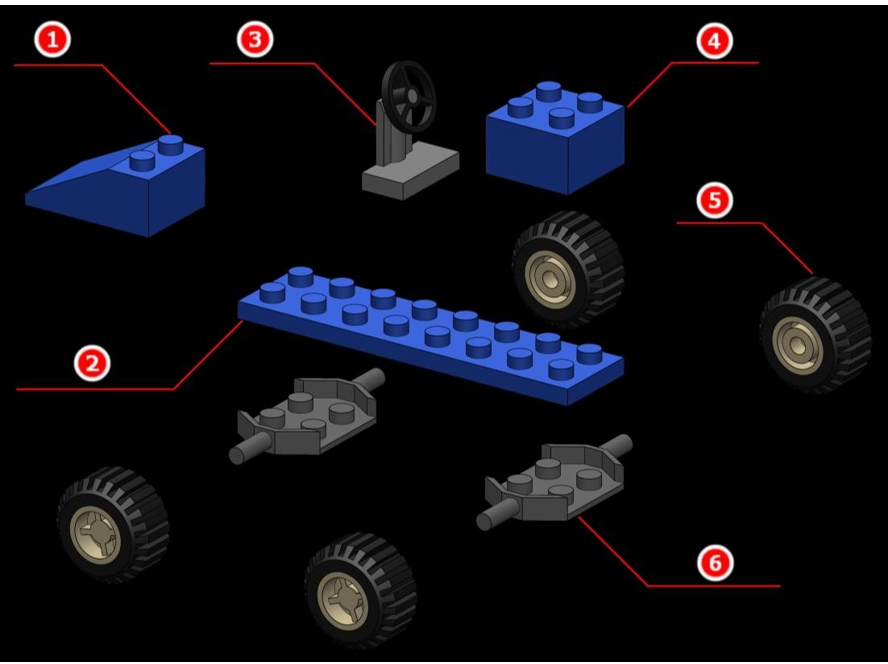

1——梯形件;2——长形件;3——方向盘总成;4——方形件;

5——轮胎总成;6——连接件

图1 乐高车模型装配总览表1 乐高车模型零件清单

编号

零件名称

数量

装配关系

1

梯形件

1

与长形件装配

2

长形件

1

基础件

3

方向盘总成

1

包含方向盘与底座

4

方形件

1

与长形件装配

5

轮胎总成

4

包含轮毂与轮胎

6

连接件

2

连接车轴与车身

如图1所示,该模型包含6类典型零件,装配过程涉及同心、重合等典型

配合约束,为数字化设计研究提供了理想的模块化装配样本。

第二章 研究设计

一、研究假设

基于文献研究和实践观察,本研究提出以下假设:

假设1:在虚拟环境中精确配合的装配体,经FDM 3D打印后,由于材料收缩和工艺限制,将无法实现顺畅装配。

假设2:通过预设合理的配合间隙,可以有效补偿打印误差,提升实物装配质量。

假设3:实物装配后的重心位置与虚拟装配重心坐标的偏差,可以反映打印精度对整体结构的影响程度。

二、实验材料与设备

本研究所用主要材料和设备如下:

类别

名称

型号/规格

备注

软件

三维建模软件

SolidWorks 2020

参数化建模

软件

切片软件

Cura 4.13

打印参数设置

硬件

3D打印机

FDM类型

打印精度±0.1mm

耗材

PLA线材

直径1.75mm白色

环保生物塑料

工具

游标卡尺

精度0.02mm

尺寸测量

工具

后处理工具

铲刀、砂纸

支撑拆除、打磨

基准数据

虚拟重心坐标

X: -0.183, Y: 2.719, Z:   0.00

/

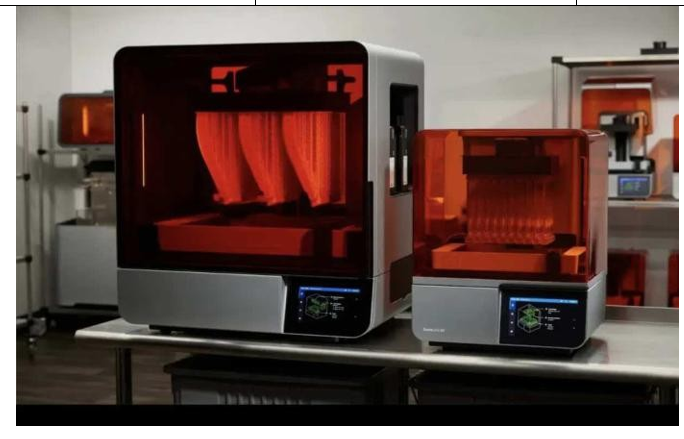

图2 3D打印机

三、研究方法

文献研究法;案例分析法, 实验研究法, 比较分析法

第三章 研究过程

第一阶段:文献准备与方案设计(2小时)

查阅数字化设计与3D打印相关文献资料,了解SolidWorks建模规范与

FDM打印工艺特点。明确以乐高车为研究对象,参考《乐高车模型虚拟装配》学习任务中的装配要求,制定从建模到实物对比的技术路线。

第二阶段:三维建模与虚拟装配(2小时)

运用SolidWorks软件对乐高车各零件进行参数化建模,参照学习任务中的

零件清单(梯形件、长形件、方向盘总成、方形件、轮胎总成、连接件)确保尺寸精确并预留配合间隙。完成所有零件建模后,在软件中进行虚拟装配,按照图1-2所示的装配路径,依次完成:

• 连接件与长形件装配(3次重合约束)

• 梯形件与长形件装配(3次重合约束)

• 方向盘底座与长形件装配(3次重合约束)

• 方向盘与底座装配(1次同心+1次重合)

• 方形件与长形件装配(3次重合约束)

• 轮毂与连接件装配(1次同心+1次重合)

• 轮胎与轮毂装配(1次同心+1次重合)

• 复制完成其余3个轮胎总成

7FD5

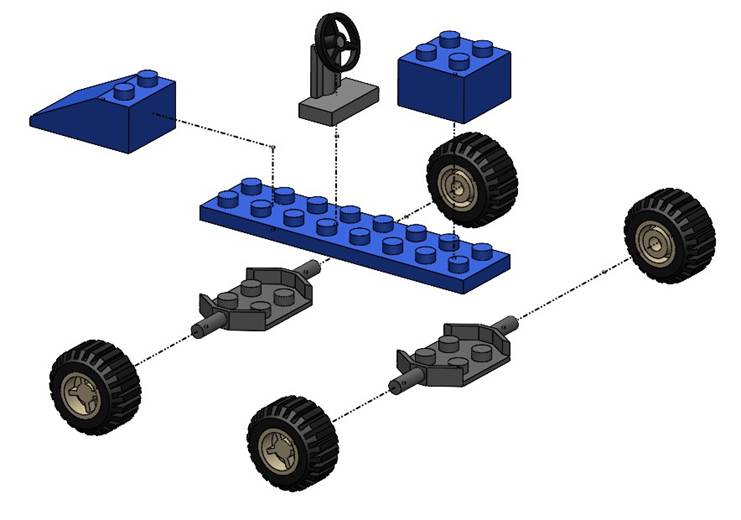

图3 装配路径示意图

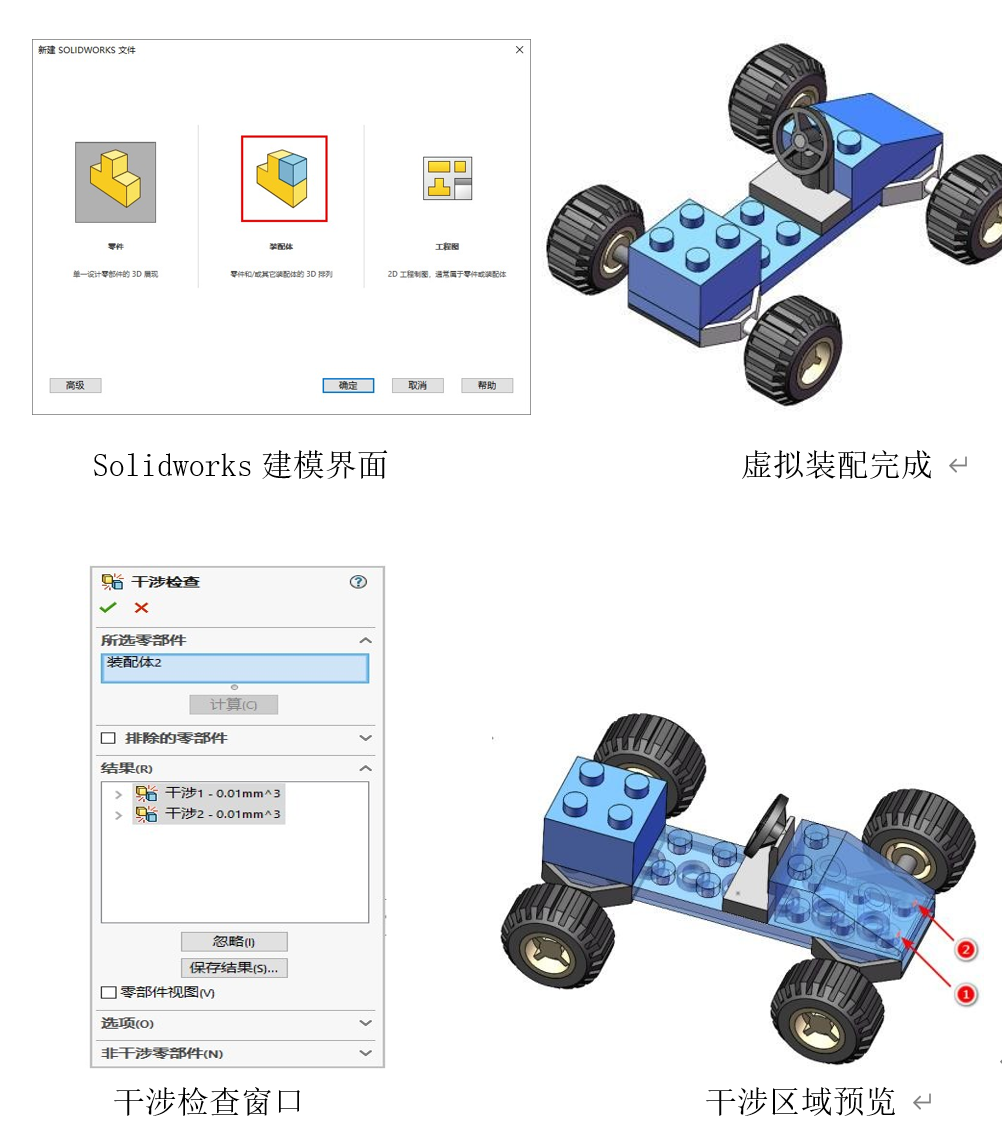

虚拟装配完成后,通过【评估】——【干涉检查】功能检查零件间是否存

在相互干涉区域,确保结构合理性。随后查询质量属性,设置长度单位为毫

米、小数位数为3,得到重心坐标为X: -0.183, Y: 2.719, Z: 0.00,与学习任务提供的答案完全一致,验证了建模的准确性。

本阶段共完成乐高车模型零件12件,在电脑中成功组装起第一辆“数字汽车”。

90E46

第三阶段:切片处理与参数设置(2小时)

将SolidWorks模型导出为STL格式文件,导入Cura切片软件。设置层高 0.2毫米、填充密度20%、打印速度50毫米每秒等参数,针对悬空结构自动生成支撑,生成G代码文件。通过切片软件学习,深入理解了填充、支撑、温度等参数对打印质量的影响。

5ADB

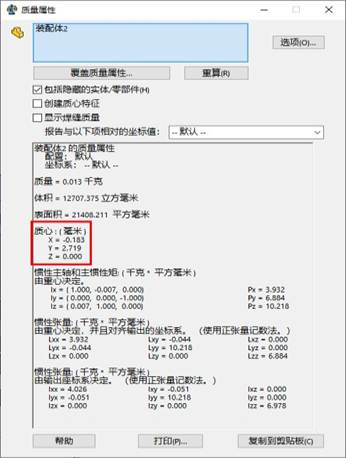

质量属性

第四阶段:实物打印与过程监控(2小时)

使用FDM 3D打印机与PLA耗材进行实物输出,分批次打印全部零件。打印

过程中观察挤出状态与层间结合情况,确保每件零件完整成型。看着模型一层层打印出来,从虚拟变成现实,心情无比激动。

图4 零件打印过程照片

第五阶段:后处理与实物装配(2小时)

打印完成后,使用铲刀拆除零件上的支撑结构,用砂纸对接触面进行打磨

处理,去除毛刺并提升表面光洁度。将所有零件按顺序组装成完整乐高车模型。实物装配时发现车轮与车轴配合过紧,部分连接处存在装配困难。

7FD63

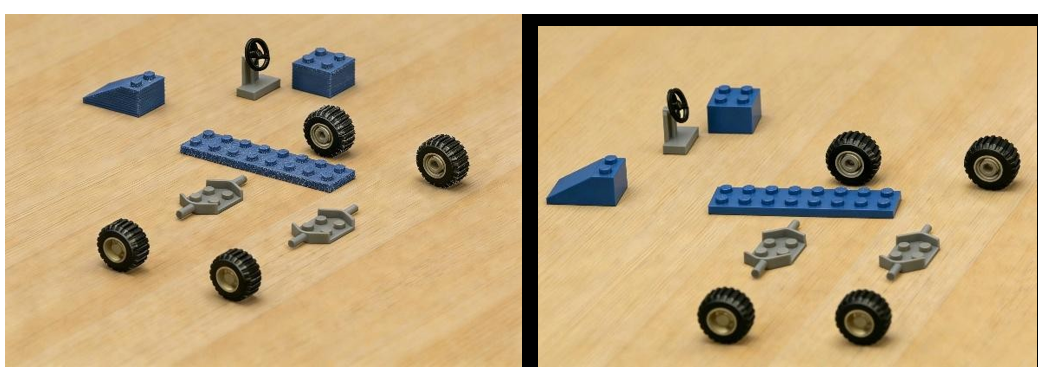

所有打印零件(后处理前) 打磨后零件

第六阶段:对比分析与优化验证(2小时)

将实物装配结果与SolidWorks虚拟装配进行对比,检查配合精度与结构稳

定性。针对发现的问题,在第二轮打印中尝试调整策略进行优化验证,将关键配合部位的建模间隙调整为0.15毫米,并将打印层厚降低至0.15毫米。

第四章 结果与分析

一、实物装配与虚拟装配的对比分析

本研究共完成乐高车模型零件12件,全部通过SolidWorks建模并利用3D 打印输出。为量化研究建模精度对实物装配的影响,对关键配合部位进行了数据测量与虚拟对比,结果如表4-1所示。

表4-1 关键配合部位尺寸对比分析

零件名称

虚拟设计尺寸

(mm)

实物测量平均尺寸(mm)

绝对偏差

(mm)

装配效果

车桥与车轮轴

直径4.00

直径3.92

-0.08

配合较松,可转动

底盘插销孔

边长4.80

边长4.71

-0.09

插入紧实,稳固性好

车身上盖卡扣

宽度6.00

宽度5.88

-0.12

卡入困难,需打磨

如表4-1所示,实物测量尺寸普遍小于虚拟设计尺寸,平均偏差约为-0.08 至-0.12毫米。这一偏差直接验证了研究假设1:虚拟环境中精确配合的模型,在实物打印后确实出现了装配问题。表4-2尺寸测量原始数据记录表

零件名称

测量部位

设计尺寸

(mm)

测量1

测量2

测量3

车桥与车轮轴

直径

直径

3.91

3.92

3.93

底盘插销孔

边长

4.80

4.70

4.72

4.71

车身上盖卡扣

宽度

6.00

5.87

5.88

5.89

二、重心坐标的对比验证

在完成实物装配后,尝试通过平衡法粗略估算实物模型的重心位置,并与虚拟重心坐标进行对比,结果如表4-3所示。

表4-3 重心坐标对比分析

坐标轴

虚拟重心坐标

(mm)

实物估算重心

(mm)

偏差(mm)

分析

X

-0.183

约-1.5

-1.317

向左偏移

Y

2.719

约3.0

+0.281

略微升高

Z

0.00

约0.00

0.00

基本一致

实物重心较虚拟重心向左偏移且略微升高,这一方面是由于打印偏差导致零件实际尺寸变化,另一方面是后处理打磨不均匀所致。重心位置的变化会直接影响车辆的行驶稳定性,验证了研究假设3的合理性。

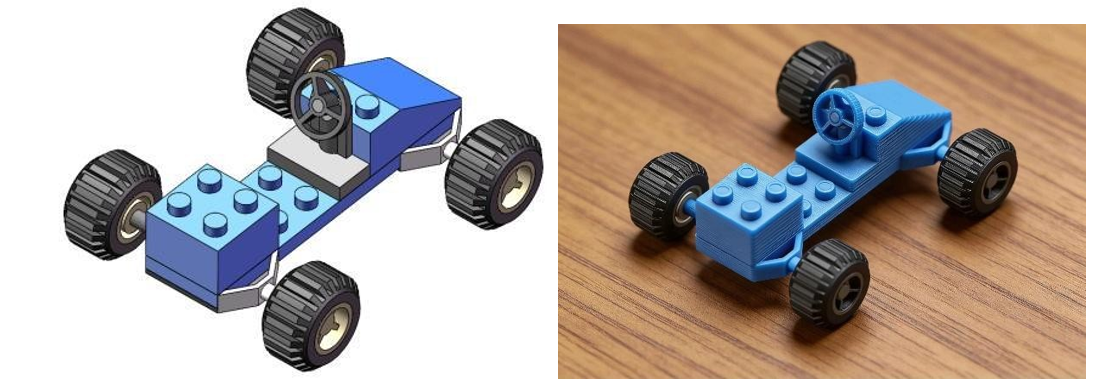

图五 虚拟装配与实物装配对比图

三、偏差成因分析

第一,材料收缩。PLA耗材在FDM打印冷却过程中发生约0.5%-1%线性收缩,导致实物尺寸偏小。

第二,工艺参数影响。0.2mm层厚导致台阶效应,接触面粗糙度增加。

第三,后处理误差。拆除支撑和手工打磨造成微量损伤,放大尺寸偏差。

四、优化策略验证

针对上述问题,在第二轮打印中尝试调整策略进行优化验证。将关键配合部位的建模间隙由0毫米调整为0.15毫米,并将打印层厚降低至0.15毫米。结果显示,车轴装配顺畅度提升,卡扣无需打磨即可卡入,成功验证了研究假设2:预设合理配合间隙可以有效补偿打印误差,提升实物装配质量。

通过本轮优化,虚拟装配与实物装配的匹配度显著提高,形成了“设计— 验证—优化”的闭环流程。

第五章 讨论

一、研究发现的意义

本研究表明,数字化设计工具能够高效实现创意转化,但建模精度与工艺参数的合理设置是保证成品质量的关键。虚拟装配能够快速发现设计缺陷,实物装配则提供真实的操作反馈,两者相互印证共同推动产品迭代优化。

值得注意的是,不同配合部位的偏差程度存在差异。车轴(-2%)、插销孔

(-1.875%)、卡扣(-2%)的收缩率并不完全相同,这可能与零件的几何形

状、壁厚差异以及在打印平台上的摆放方向有关。这一发现提示我们,在数字化设计中,需要针对不同特征的零件采取差异化的公差补偿策略。

重心坐标的对比验证为本研究提供了新的视角。本研究将这一虚拟评估指标延伸至实物验证环节,发现重心偏差可以综合反映打印精度对整体结构的影响,为产品质量评估提供了量化依据。

二、与前人研究的对比

本研究结果与文献中关于材料收缩影响打印精度的论述一致[2][4]。王某

某等人在模块化设计研究中同样强调了公差控制的重要性[4]。本研究在此基础上,进一步量化了PLA材料在FDM打印工艺下的尺寸偏差范围,并验证了 0.15毫米配合间隙在乐高类小型装配体中的有效性,为同类实践提供了具体参考。

三、研究的局限性 本研究存在以下局限性:

1.样本局限性:仅测试了乐高车一种模型,结论的普适性有待进一步验证。

2.材料局限性:仅使用了PLA一种耗材,不同材料(如ABS、PETG)的收缩特性不同,需要分别研究。

3.测量局限性:实物测量次数有限,实物重心仅靠估算,未能进行精确测量。

4.参数局限性:仅调整了层高和配合间隙两个参数,其他参数(如打印温度、冷却速度)的影响未系统探究。

四、对未来研究的展望

《乐高车模型虚拟装配》学习任务在总结评价中提出了延伸问题:“可以

让该装配模型动起来吗?”这一问题为后续研究指明了方向。未来可以在本研究基础上,进一步探索:

1.为乐高车增加动力系统,实现从静态模型到动态功能的跨越;

2.研究运动机构对装配精度的更高要求;

3.探索齿轮传动、轴系配合等复杂装配关系的公差补偿策略;

4.将研究范围从单一模型扩展到系列化产品的模块化设计。

第六章 结论

本研究以乐高车为对象,完成了从SolidWorks建模到3D打印验证的完整实践。通过建模设计、切片处理、打印输出、后处理装配与对比分析,深入理解了数字化设计在产品创新中的关键作用。研究表明:

第一,数字化设计工具能够高效实现创意转化,虚拟装配与实物验证相结合的方式有助于发现设计缺陷并持续优化。

第二,虚拟环境中精确配合的模型,在实物打印后因材料收缩和工艺限制会产生尺寸偏差,必须为实物打印预留合理公差。本研究中PLA材料的线性收缩率约为0.5%-1%,表现为尺寸偏差-0.08至-0.12毫米。

第三,通过将配合间隙调整为0.15毫米,可以有效补偿打印误差,提升实物装配质量,形成“设计—验证—优化”的闭环流程。

第四,虚拟装配中的评估指标(如重心坐标)可以延伸应用于实物验证环节,为产品质量提供量化评估依据。本研究虚拟重心坐标(X: -0.183, Y: 2.719, Z: 0.00)与实物重心的偏差,综合反映了打印精度对整体结构的影响。  从乐高建模到3D打印验证,我亲历了从虚拟到现实的跨越。当亲手将设计

图打印成可触摸的实物时,数字化设计的精准与高效让我震撼。这次实践让我明白,创新不止于想象,更在于用技术精准落地。从严谨建模到反复修正,我既掌握了工具,更懂得产品迭代中“实践出真知”的道理。

本研究从“按图施工”到“自主探究”,从“虚拟验证”到“实物制造”,并反思虚拟装配评估结果与答案的一致性,完整经历了数字化产品创新的全过程。数字化设计作为连接创意与实物的桥梁,正深刻改变产品创新的模式,本次实践为后续工程实践与创新活动奠定了良好基础。



参考文献

[1] 张某某. SOLIDWORKS在机械产品参数化设计中的应用[J]. 机械设计与制造, 2020(5): 2-5.

[2] 李某某. 基于特征信息传递的零件结构设计及其工艺几何分析方法研究[D]. 哈尔滨: 哈尔滨工业大学, 2019: 133.

[3] Oxman R. Parametric design for architecture[J].

Architectural Design, 2017, 87(3): 208-215.

[4] 王某某, 刘某某. 一种卸料车刮板输送装置的研发[J]. 起重运输机械, 2021(10): 16-19.

[5] 陈某某. 基于数字信息技术的模块化定制设计研究[J]. 包装工程,

2022, 43(4): 130.
