摘 要

为设计一款低成本、易实现的微型雷达，本研究以HC-SR04超声波传感器为核心，结合Arduino UNO开发板、SG90舵机构建硬件系统，采用控制变量法探究被测物材质、角度、宽度对雷达识别效果的影响。

结果表明，坚硬光滑高密度材质测距误差最小，0°垂直角度识别精度最优，被测物宽度需匹配超声波波束范围才能保证稳定识别。

所设计的微型雷达兼顾成本与实用性，可应用于教学实验及小型设备避障、测距改造，为超声波传感技术的低成本应用提供实践参考。

关键词：超声波，传感器，微型雷达

研究背景与意义

超声波传感器因成本低、测距稳定，成为机器人避障、汽车倒车雷达等近距离检测领域的核心元件，为环境感知提供可靠数据支撑。

微型雷达相较传统雷达，具备低成本、易实现的优势，适用于研发成本与技术难度要求较低的场景，应用潜力突出。

HC-SR04超声波传感器作为市场普及度高、性能稳定、价格低廉的传感元件，被广泛应用于各类电子项目与实验。对其进行微型雷达化设计与研究，可进一步挖掘其应用潜力，拓展超声波传感技术的应用场景，同时为相关电子技术教学和小型测距、避障设备研发提供实践参考，具有重要的实际应用与研究价值。

课题报告

一、研究内容与技术路线

1.1 核心研究内容

本研究分为两大核心部分：

一是微型雷达装置设计与制作，选用HC-SR04超声波传感器、Arduino UNO开发板、SG90舵机等硬件完成选型与连接，构建基础硬件架构。

二是识别效果影响因素探究，选取被测物材质（海绵、高密度泡沫、塑料、木材）、被测物角度（0°~75°）、被测物宽度（1~5cm）为变量，将测距距离、环境温度设为常量，分析各变量对测距精度、识别成功率的影响规律。

1.2 技术路线

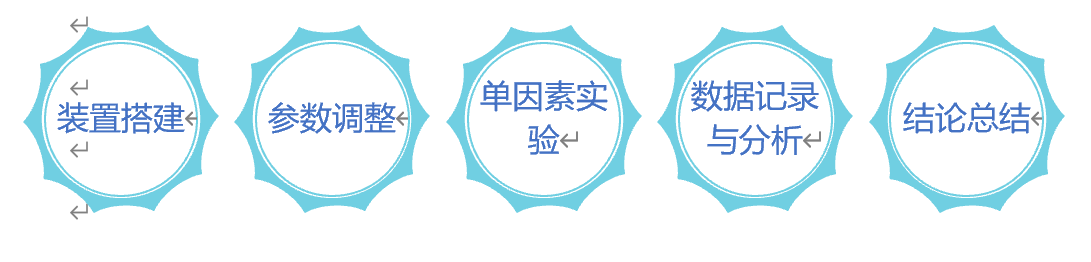

本研究遵循：

各环节层层递进，保证研究的科学性与系统性。

二、实验方案设计

2.1 实验设备

实验核心设备为自制基于HC-SR04的微型雷达，配套设备包括：不同材质/角度/宽度的被测物、卷尺（精准测量测距距离）、温度计（监测环境温度，辅助分析超声波传播速度影响）。

2.2 实验步骤

实验采用控制变量法，分三组开展单因素实验，固定测距距离为20cm、环境温度为室温，具体步骤如下：

1. 材质影响实验：固定距离，依次更换不同材质被测物，记录测距值与实际距离的差值，统计测距误差。

2. 角度影响实验：固定材质与距离，逐步调整被测物角度（0°~75°），统计不同角度下的识别成功率。

3. 宽度影响实验：固定材质、角度与距离，逐步调整被测物宽度（1~5cm），记录雷达稳定识别的最小宽度值。

2.3 数据记录方法

每组实验进行3次重复操作，设计规范表格记录数据并计算平均值，消除单次实验的偶然误差，保证数据的可靠性与代表性。

三、实验结果与分析

通过对实验数据的统计与可视化分析，明确了被测物材质、角度、宽度三大因素对微型雷达识别效果的影响规律，相关实验数据与图表如下：

3.1 材质对测距误差的影响

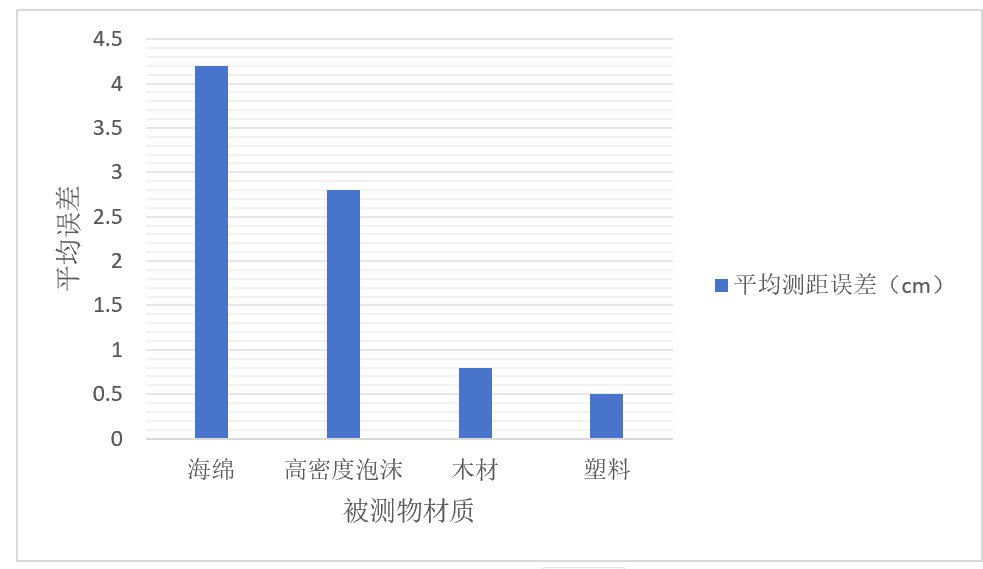

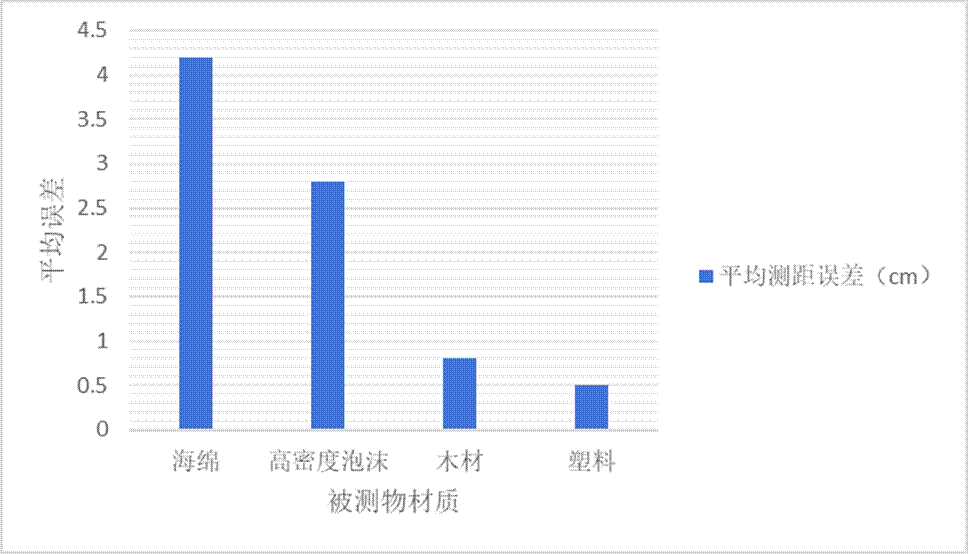

分析：由表1可知，塑料、木材等坚硬、表面光滑、高密度的材质，超声波反射率高、回波信号强，测距误差极小（0.5~0.8cm）；海绵、高密度泡沫等柔软、多孔、低密度的材质，易吸收或散射超声波，回波信号弱，测距误差显著增大（2.8~4.2cm），甚至可能出现漏检。

3.2 角度对识别成功率的影响

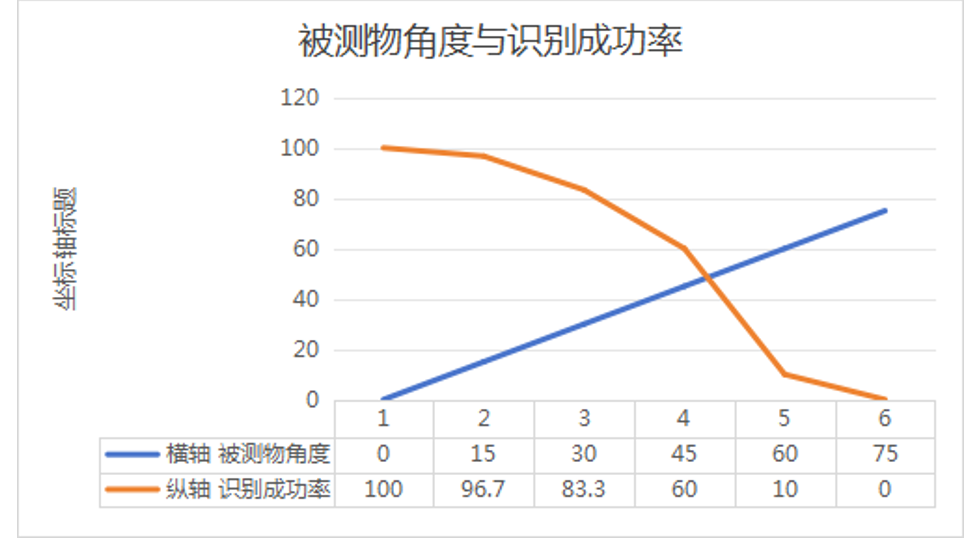

分析：由表2与图1可知，0°垂直角度为最优识别角度，识别成功率100%，此时声波沿原路径返回，能量损失最小；随着角度增大，反射信号偏离传感器，识别成功率持续下降，60°为临界角度，超过后识别成功率骤降，75°时雷达完全无法识别被测物（失锁）。

3.3 宽度对识别效果的影响

分析：由表3可知，被测物宽度≥3cm时，雷达识别基本稳定，测距误差降至1cm以内；宽度＜3cm时，部分声波从两侧绕射，反射信号减弱，2cm时出现数据跳动，1cm时完全漏检，表明本研究设计的微型雷达对塑料材质被测物的最小可识别宽度为3cm。

3.4 研究创新点

本研究设计的微型雷达装置兼具低成本与实用性：选用常见且低廉的电子元件，控制研发成本；装置性能稳定，可直接应用于电子技术、传感技术相关教学实验，帮助学习者理解超声波测距原理，也可用于小型机器人、智能小车等设备的避障、测距改造，具备较强的实际应用价值。

四、研究收获

通过本次研究，研究团队在实践能力与科研思维方面均取得显著提升：

1. 硬件搭建与调试能力：熟练掌握HC-SR04传感器、单片机等元件的选型与电路连接，能有效解决信号干扰、测距误差校准等稳定性问题。

2. 数据处理与分析能力：通过对实验数据的统计、绘图（折线图、柱状图）与解读，提升了数据可视化处理与结论提炼的能力。

3. 问题解决能力：在装置调试、实验过程中，培养了排查问题、优化方案的实践能力，例如通过增加反射面改善超声波回波信号弱的问题。

结束语

本研究以HC-SR04超声波传感器为核心，成功设计并制作了一款低成本、易实现的微型雷达装置，通过控制变量法明确了被测物材质、角度、宽度对雷达识别效果的关键影响规律，为超声波传感技术的低成本应用提供了详实的实验数据与实践方案。

所设计的微型雷达在教学实验和小型设备改造领域具有较高应用价值，为后续超声波微型雷达的优化设计提供基础参考。后续研究可进一步探究环境温度、湿度等因素的影响，优化传感器安装结构与程序算法，提升微型雷达在复杂环境中的适应能力与识别精度。
