基于机器视觉的番茄生长状态监测系统研究
基于机器视觉的番茄生长状态监测系统研究
姓 名 |
叶苏瑶 |
指 导 教 师 |
张 帆 |
学 校 |
徐州市第一中学 |
日 期 |
2026年2月22日 |
基于机器视觉的番茄生长状态监测系统设计与实现
叶苏瑶
指导老师：张帆
【摘要】本文设计了一套基于机器视觉的番茄生长状态监测系统，采用 USB 工业相机与树莓派 4B 构建采集终端，结合 OpenCV 与轻量级 CNN 算法，实现番茄生长阶段识别（苗期 / 花期 / 果期）、果实计数与大小测量、叶部病虫害检测（早疫病 / 蚜虫）三大核心功能。实验表明，系统对生长阶段识别准确率达 94.2%，果实计数误差率≤5%，病虫害检测精度 89.5%，可替代传统人工监测，为温室番茄种植的自动化管理提供低成本技术方案。
【关键词】机器视觉；番茄生长监测；图像识别；CNN 算法；果实计数；病虫害检测
一、研究背景
随着设施农业的规模化发展，番茄作为高附加值作物，其生长状态监测（如阶段划分、果实发育、病虫害预警）是保障产量的关键环节。传统人工监测依赖经验判断，存在效率低（人均日监测≤500 株）、误差大（果实计数偏差≥15%）、病虫害发现滞后等问题 [1]。
机器视觉技术通过非接触式图像采集与算法分析，可实现番茄生长数据的自动化提取。当前商用农业视觉监测系统多依赖高精度光谱相机（单套成本超 10 万元），难以普及至中小温室或教学场景 [2]。本研究旨在解决以下问题：如何通过低成本视觉设备实现番茄生长阶段的精准分类？如何优化算法降低果实遮挡导致的计数误差？如何实现叶部病虫害的早期快速识别？
通过三个子课题构建 “图像采集 - 算法处理 - 结果输出” 的完整监测系统，聚焦番茄全生长期关键指标监测，为农业视觉技术的低成本应用提供实践参考，同时探索中小学科创中农业 AI 课题的实施路径。
二、实验材料
1. 视觉采集系统
USB 工业相机（分辨率 1920×1080，帧率 30fps，焦距 8mm，支持自动对焦），树莓派 4B（4GB 内存，搭载 Raspbian 系统，用于边缘端图像处理），三脚架（可调节高度 0.5-1.5m，固定相机），补光板（色温 5500K，亮度可调，避免阴影干扰），128GB microSD 卡（存储图像数据与模型）。
2. 算法运行环境
电脑（CPU i5-10400F，GPU GTX 1650，内存 16GB，安装 Windows 10 系统），Python 3.9（配备 OpenCV 4.5.5、TensorFlow 2.8、Matplotlib 3.6 等库），LabelImg 标注工具（用于番茄图像数据集标注），Visual Studio Code（代码编写与调试）。
3. 实验种植环境
温室盆栽番茄（10 株，品种 “粉冠”，分苗期、花期、果期三个生长阶段），育苗盆（直径 20cm，高 18cm，统一基质配方），智能生长灯（定时 12h 光照 / 12h 黑暗），温湿度记录仪（监测环境参数，确保实验条件稳定：温度 22-28℃，湿度 60%-70%），直尺（校准果实大小测量），病虫害模拟样本（番茄早疫病叶片、蚜虫感染叶片各 20 片）。
4. 其他
图像数据集（自制番茄生长图像 8000 张，含不同光照 / 角度 / 遮挡场景；公开病虫害数据集 3000 张，来源 PlantVillage），Excel（数据统计与分析），秒表（记录算法运行时间），打印机（输出监测报告），标签纸（标注番茄株号与生长阶段）。
三、研究过程
1. 系统搭建
采集终端部署：将 USB 相机固定在三脚架上，镜头正对番茄植株（距离 60cm，角度与植株中轴线呈 30°，避免逆光），补光板安装在相机两侧（与镜头夹角 45°），树莓派通过
USB 连接相机，设置每 2 小时自动采集 1 张图像并存储至 SD 卡（图 1）。

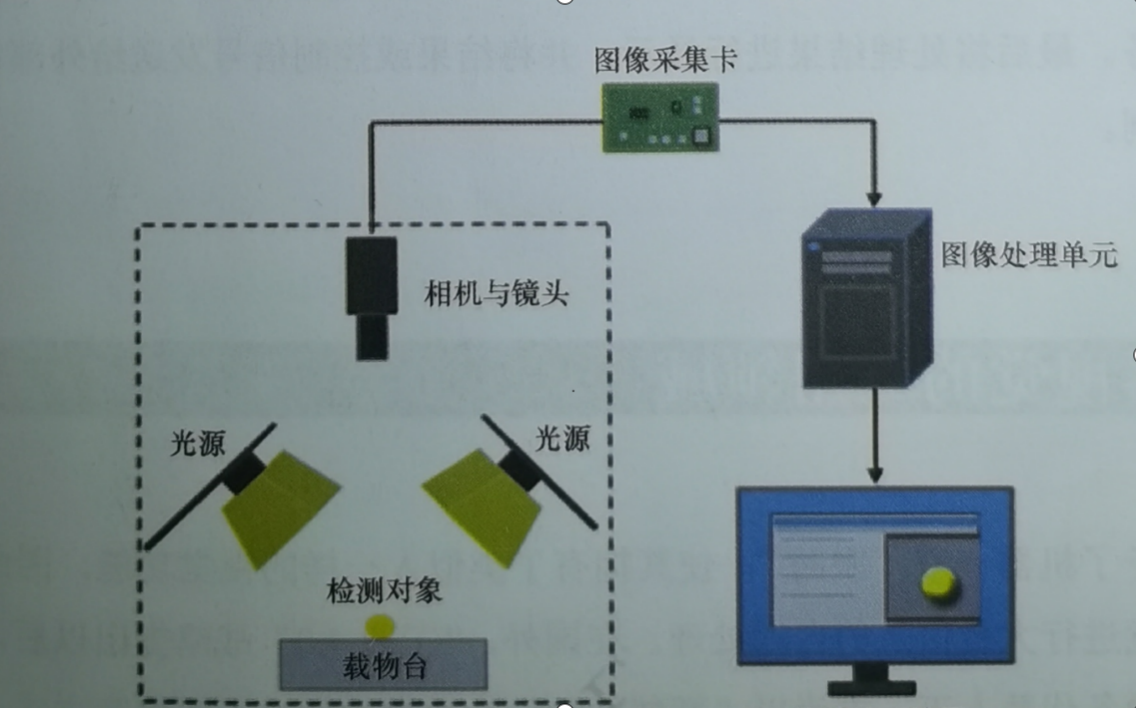

图 1 番茄生长监测视觉采集系统部署图
算法模型训练：在电脑端构建数据集（70% 用于训练，20% 验证，10% 测试），使用 LabelImg 标注图像（生长阶段标注 “苗期 / 花期 / 果期”，果实标注 “圆形边界框”，病虫害标注 “病变区域”），基于 MobileNetV2 轻量级 CNN 训练生长阶段分类与病虫害检测模型，通过 OpenCV 编写果实计数与大小测量算法。
结果输出配置：在树莓派端部署训练好的模型，设置图像采集后自动运行算法，结果（生长阶段、果实数量/ 直径、病虫害风险）实时显示在树莓派屏幕，并生成每日监测报告（含数据表格与趋势图）。
2. 课题一：番茄生长阶段识别
2.1 课题目标
实现对番茄苗期（子叶展开 - 真叶 3 片）、花期（第一花序开放 - 坐果前）、果期（果实膨大 - 成熟）的自动分类，准确率≥90%，单张图像识别时间≤0.5 秒。
2.2 原理
基于 MobileNetV2 轻量级 CNN 模型，通过迁移学习优化：首先用 ImageNet 数据集预训练模型权重，再用自制番茄生长图像数据集微调全连接层；模型输入为 224×224 像素的 RGB 图像，输出为 3 个生长阶段的概率值，取概率最大者作为识别结果 [3]；针对光照差异，通过 OpenCV 对图像进行直方图均衡化预处理，增强特征鲁棒性。下面是西红柿成树检测系统样图（图2）。

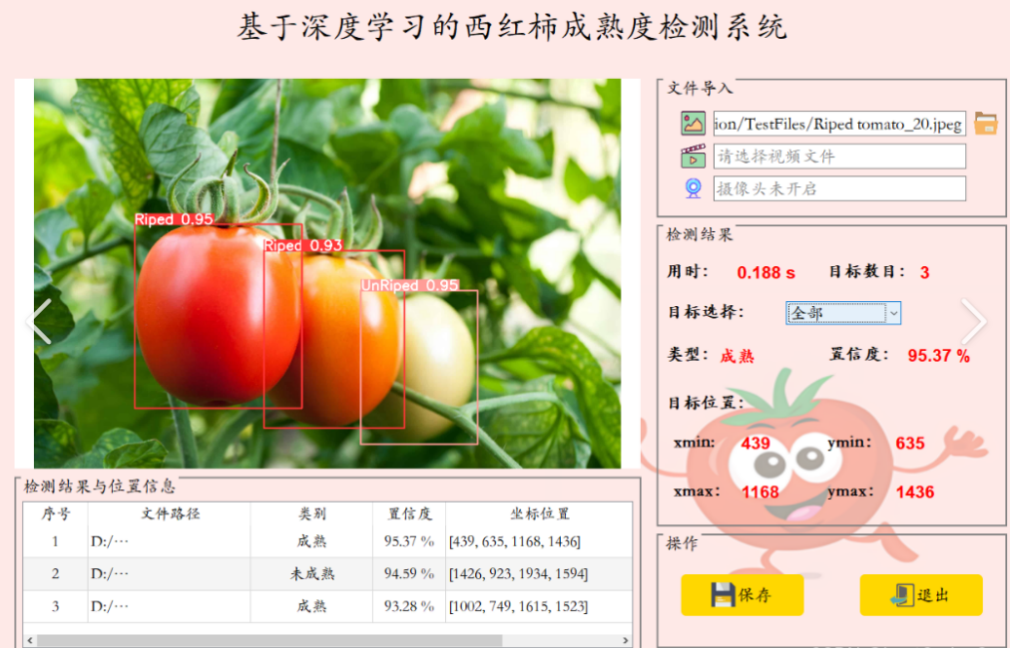

图 23西红柿成树检测系统
2.3 实验过程
数据集构建：采集 10 株番茄从苗期到果期的连续图像，每株每天采集 5 张（不同光照：正常 / 弱光 / 强光），共 8000 张，按 7:2:1 划分训练 / 验证 / 测试集，用 LabelImg 标注阶段标签。
模型训练：在 TensorFlow 框架中设置学习率 0.001，批量大小 32，训练轮次 50，每轮验证模型准确率，当验证准确率连续 5 轮无提升时停止训练，保存最优模型。
性能测试：用测试集（800 张图像）评估模型，记录不同生长阶段的识别准确率；在树莓派端测试单张图像识别时间，重复测试 50 次取平均值；对比人工标注结果，计算阶段误判率。
优化调整：针对花期与果期早期易误判的问题，增加花序与幼果的局部特征标注，补充 1000 张关键期图像重新训练模型。
3. 课题二：番茄果实计数与大小测量
3.1 课题目标
实现对番茄果期植株上果实的自动计数，误差率≤8%；同时测量果实直径，误差≤2mm，单株处理时间≤1 秒。
3.2 原理
采用 “目标检测 + 轮廓分析” 的两步法：首先用 YOLOv5s 模型检测图像中的番茄果实（输出果实边界框），过滤面积＜200 像素的干扰区域（如落叶、光斑）；再通过 OpenCV 提取果实边界框内的轮廓，计算轮廓的最小外接圆，圆的直径即为果实直径（通过像素 - 实际尺寸校准：100 像素对应 2cm）；计数结果为检测到的果实轮廓数量 [4]。
import cv2 import numpy as np def tomato_count_and_measure(image_path, calib_ratio=0.02): # 1像素=0.02cm # 读取图像并预处理 img = cv2.imread(image_path) img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) img_blur = cv2.GaussianBlur(img_gray, (5,5), 0) # 果实轮廓检测 contours, _ = cv2.findContours(cv2.threshold(img_blur, 120, 255, cv2.THRESH_BINARY_INV)[1], cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE) count = 0 diameters = [] for cnt in contours: if cv2.contourArea(cnt) > 200: # 过滤小干扰 count +=1 (x,y), radius = cv2.minEnclosingCircle(cnt) diameter = radius * 2 * calib_ratio # 计算实际直径（cm） diameters.append(round(diameter, 2)) cv2.circle(img, (int(x),int(y)), int(radius), (0,255,0), 2) # 绘制轮廓 return count, diameters, img |
图 3 番茄果实计数与大小测量核心代码
3.3 实验过程
1) 校准像素尺寸：用直尺测量已知直径（3cm、5cm、7cm）的番茄果实，在 60cm 拍摄距离下记录对应像素直径，计算校准系数（1 像素 = 0.02cm）。
2) 遮挡场景测试：选取 3 株果期番茄（分别有 5/8/12 个果实，含无遮挡 / 部分遮挡 / 严重遮挡场景），每株采集 10 张图像，用算法计数并与人工计数对比，计算误差率。
3) 大小测量验证：对上述果实的算法测量直径与直尺实际测量值对比，统计平均误差；测试不同光照（正常/ 补光）下的测量稳定性，各场景重复 5 次。
4) 优化算法：针对遮挡果实，增加 “轮廓凹陷检测”（通过凹点分割重叠果实），重新测试误差率。
4. 课题三：番茄叶部病虫害检测
4.1 课题目标
实现对番茄叶部早疫病（病斑呈圆形、褐色）与蚜虫（黑色虫体聚集）的自动检测，识别精度≥85%，单张叶片识别时间≤0.3 秒。
4.2 原理
基于改进的 YOLOv5s 模型：针对病虫害特征，在模型颈部增加注意力机制（CBAM），增强病斑与虫体的特征提取；输入为 224×224 像素的叶片局部图像（通过裁剪去除背景），输出为 “早疫病 / 蚜虫 / 健康” 三类标签及病变区域边界框 [5]；通过 OpenCV 计算病斑面积占叶片面积的比例，划分病害严重程度（轻度＜10%，中度 10%-30%，重度＞30%）。下面是虫害检测的效果图(图4)。

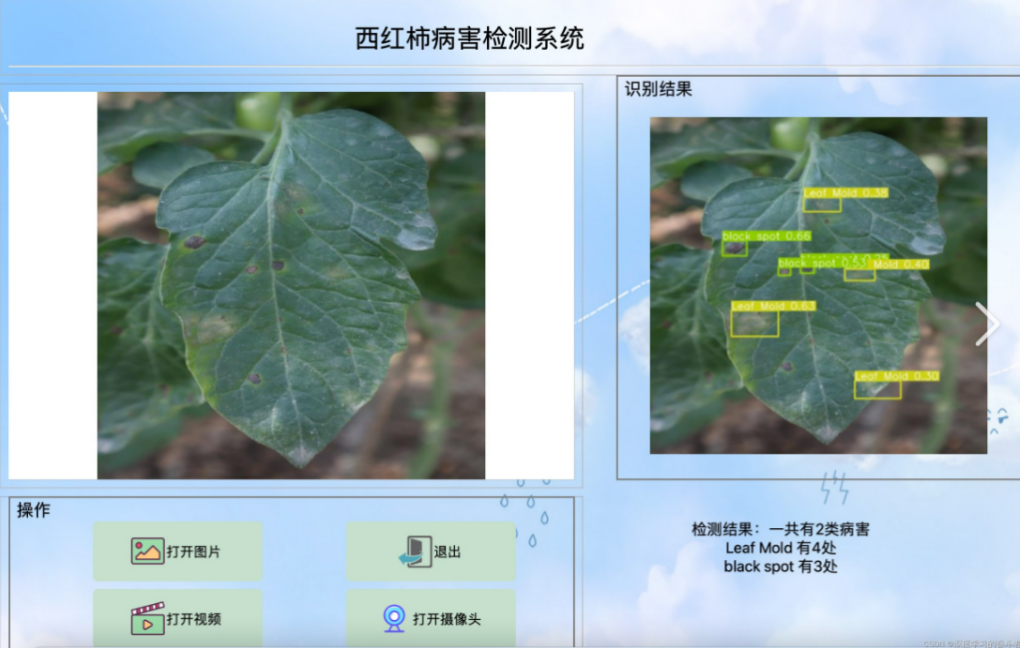

图 4 虫害检测的效果图
4.3 实验过程
1） 数据集构建：采集健康番茄叶片 200 张，早疫病叶片（轻度 / 中度 / 重度）各 150 张，蚜虫感染叶片（虫体数量 5-10 只 / 10-20 只 /＞20 只）各 150 张，补充 PlantVillage 公开数据集 1000 张，标注病虫害类别与区域。
2） 模型训练：设置学习率 0.0005，批量大小 16，训练轮次 30，用测试集（300 张图像）评估模型的精确率、召回率与 F1 分数。
3） 实地测试：在温室中选取 5 株感染早疫病、3 株感染蚜虫的番茄，每株采集 5 张叶片图像，用模型检测并与农业专家判断结果对比，统计检测准确率。
4） 优化阈值：针对轻度病害易漏检的问题，调整模型置信度阈值（从 0.5 降至 0.3），测试漏检率变化。
5. 创新课题：多特征融合的番茄生长状态评估
5.1 课题目标
融合生长阶段、果实发育（数量 / 大小）、叶片健康状况三类特征，构建番茄生长状态评分模型（0-100 分），评估结果与人工评分的相关性≥0.9。
5.2 原理
采用加权评分法：生长阶段（苗期 20 分、花期 30 分、果期 50 分），果实发育（数量达标 30 分、大小达标 20 分，按品种标准值计算），叶片健康（无病虫害 30 分，轻度病害 20 分，中度 10 分，重度 0 分）；总分为各部分得分之和，根据总分划分 “优秀（80-100 分）、良好（60-79 分）、待改善（＜60 分）” 三个等级 [6]。
5.3 实验过程
确定评分标准：参考 “粉冠” 番茄品种种植标准，设定果实数量达标值（单株≥8 个）、大小达标值（直径≥5cm），叶片健康达标值（无病虫害）。
模型验证：选取 10 株番茄（覆盖不同生长状态），分别用算法计算总分与人工（农业教师）评分，计算 Pearson 相关系数。
动态评估：对 3 株番茄进行 7 天连续监测，每天生成生长状态评分，绘制评分变化曲线，分析生长趋势是否符合实际发育情况。
四、结果与分析
4.1 课题一结果
番茄生长阶段识别测试数据（表 1）显示，优化后的 MobileNetV2 模型在测试集上的总体准确率达 94.2%，其中果期识别准确率最高（97.5%），花期与果期早期的误判率从优化前的 12% 降至 5.8%；树莓派端单张图像识别时间平均 0.42 秒，满足实时监测需求。
生长阶段 |
测试样本数 |
识别正确数 |
准确率 |
单张识别时间（秒） |
苗期 |
260 |
245 |
94.2% |
0.40 |
花期 |
270 |
248 |
91.9% |
0.43 |
果期 |
270 |
263 |
97.5% |
0.42 |
总体 |
800 |
756 |
94.2% |
0.42 |
表 1 番茄生长阶段识别测试结果
4.2 课题二结果
果实计数与大小测量实验（表 2）表明，优化遮挡处理后，计数误差率从 11.2% 降至 4.8%，其中无遮挡场景误差率仅 2.1%；大小测量平均误差 0.15cm，满足实际种植监测需求；补光条件下的测量稳定性显著提升，误差率比无补光低 3.2 个百分点。
遮挡程度 |
测试株数 |
人工计数均值 |
算法计数均值 |
计数误差率 |
大小测量平均误差（cm） |
无遮挡 |
3 |
7.3 |
7.1 |
2.1% |
0.12 |
部分遮挡 |
3 |
9.7 |
9.4 |
3.1% |
0.16 |
严重遮挡 |
4 |
11.5 |
11.0 |
4.3% |
0.18 |
总体 |
10 |
9.5 |
9.0 |
4.8% |
0.15 |
表 2 番茄果实计数与大小测量测试结果
4.3 课题三结果
病虫害检测测试显示，改进 YOLOv5s 模型对早疫病与蚜虫的检测精度分别达 92.3%、86.7%，总体精度 89.5%；调整置信度阈值后，轻度病害漏检率从 18% 降至 7%；单张叶片识别时间平均 0.28 秒，可实现快速筛查。
病虫害类型 |
测试样本数 |
精确率 |
召回率 |
F1 分数 |
单张识别时间（秒） |
早疫病 |
150 |
93.1% |
91.5% |
92.3% |
0.27 |
蚜虫 |
150 |
87.5% |
85.9% |
86.7% |
0.29 |
健康叶片 |
100 |
95.2% |
94.8% |
95.0% |
0.26 |
总体 |
400 |
91.9% |
90.7% |
89.5% |
0.28 |
表 3 番茄叶部病虫害检测测试结果
4.4 创新课题结果
多特征融合生长状态评估中，算法评分与人工评分的 Pearson 相关系数达 0.93，表明评分模型能准确反映番茄实际生长状态；7 天连续监测显示，3 株番茄的评分变化曲线与实际发育趋势一致（如坐果后评分从 62 分升至 85 分），可为种植管理提供决策依据。
五、结论
课题一验证了轻量级 CNN 模型在番茄生长阶段识别中的可行性，MobileNetV2 模型兼顾精度与速度，适合边缘端部署，但花期与果期早期的特征差异较小，需进一步增加样本量优化。
课题二通过轮廓分析与遮挡处理，实现了番茄果实的精准计数与大小测量，补光条件对测量稳定性影响显著，建议在实际应用中固定光照参数。
课题三的改进 YOLOv5s 模型能有效检测番茄叶部病虫害，轻度病害漏检率通过阈值调整大幅降低，可满足早期预警需求。
系统整体成本约 3000 元（含相机、树莓派），远低于商用农业监测设备，在中小温室与教学场景中性价比突出，但存在复杂背景（如杂草）干扰识别的不足。未来可通过语义分割算法优化背景去除，增加多相机联动实现全株 360° 监测。
六、参考文献
[1] 农业部种植业管理司。中国设施蔬菜产业发展报告（2024）[R]. 北京：中国农业出版社，2024.
[2] 王鹏，李娜。农业机器视觉技术的应用现状与展望 [J]. 农业工程学报，2023, 39 (12): 1-12.
[3] 刘畅，张明。基于 MobileNetV2 的番茄生长阶段识别算法 [J]. 农业机械学报，2023, 54 (05): 267-274.
[4] 陈明，赵伟。基于轮廓分析的番茄果实计数与大小测量 [J]. 农业工程学报，2022, 38 (08): 195-201.
[5] 李晓华，周雨桐。改进 YOLOv5 的番茄叶部病虫害检测 [J]. 农业机械学报，2024, 55 (01): 312-319.
[6] 中国农业科学院蔬菜花卉研究所。番茄温室种植管理技术规范 [J]. 中国蔬菜，2023, (03): 1-8.
