基于HC-SR04超声波传感器的徐州市交通智能感知探索

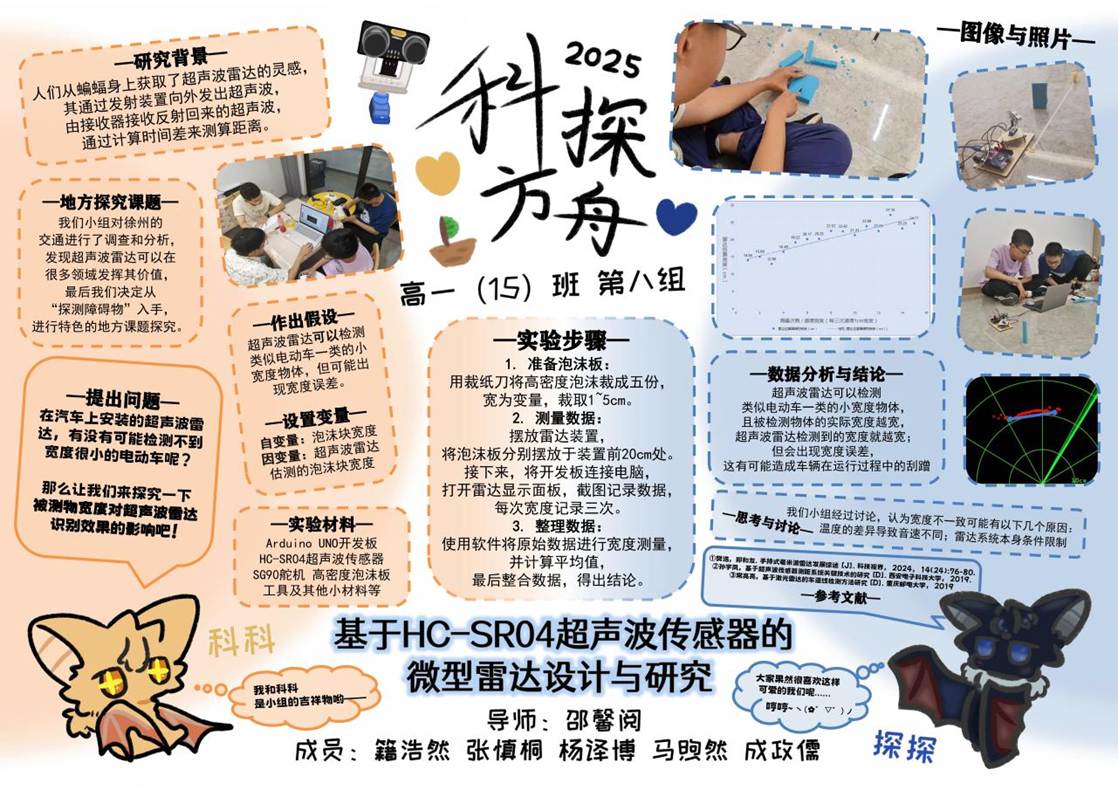

HB-01

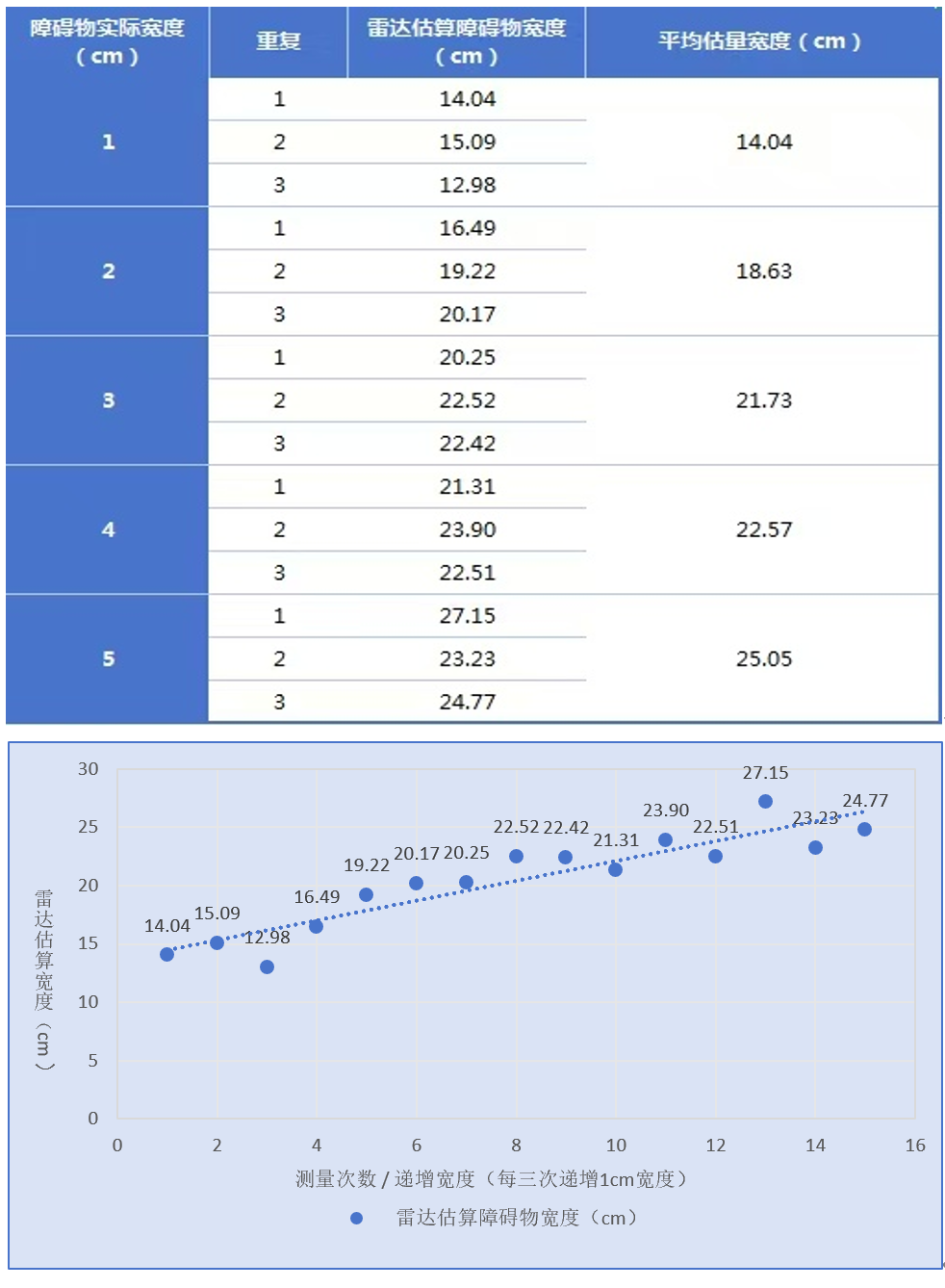

测量数据记录
实验一

实验二

实验三

论文1 基于HC-SR04超声波传感器的
水深测量系统设计与地方应用研究
张慎桐 籍浩然 杨译博 马煦然 成政儒
指导教师:邵馨阅
【摘要】本研究基于HC-SR04超声波传感器与Arduino平台,设计并搭建了一套可用于水深测量的超声波探测系统。在前期完成的雷达系统构建与性能测试基础上,将超声波技术拓展至液体深度测量领域。通过水位模拟实验验证了系统在不同水深条件下的检测能力与精度,结合成本效益分析和政策支持背景,深入探讨了其在城市内涝监测、等地方场景中的应用潜力。
【关键词】超声波传感器;雷达系统;液体深度测量;城市内涝监测。
一、研究背景
超声波传感器因其非接触、成本低、易于集成等特点,被广泛应用于距离测量、障碍物识别与液位检测等领域。在前期研究中,我们已成功构建超声波雷达系统,并系统分析了材质、角度、宽度等因素对探测性能的影响。
徐州作为国家可持续发展议程创新示范区,正在积极探索科技解决城市管理问题的创新路径。本市雨季集中,部分低洼地段在强降雨时易发生积水,对市民出行与交通安全构成威胁。在此背景下,我们以"超声波雷达测量水深"为主题,开展系统设计与实验验证,探索其在地方实际中的适用性与价值,为智慧徐州建设提供低成本技术解决方案。
二、实验系统设计与搭建
2.1 硬件组成
系统延续前期构建的Arduino Uno主控平台与HC-SR04超声波传感器模块,将其垂直固定于容器正上方,传感器发射面向下对准液面。为适应水位测量场景,我们设计了可调节高度的支架结构,确保传感器与液面保持平行,提高测量准确性。
2.2 软件逻辑
在Arduino IDE中编写程序,核心逻辑包括:
(1)循环触发传感器发射超声波;
(2)接收回波并计算时间差;
(3)根据声速公式计算传感器至液面的距离;
(4)结合容器高度换算为实际水深。
为提升测量稳定性,程序中引入取中间值算法,对连续多次采样结果进行排序并取中值,以抑制偶然误差。
三、研究过程
选用一个透明圆柱形容器,高度为30cm。将传感器固定于容器口正上方,从空杯状态开始,每次注入一定量清水,逐步提高水位,记录传感器输出的距离数据,并换算为水深值。
四、结果与分析

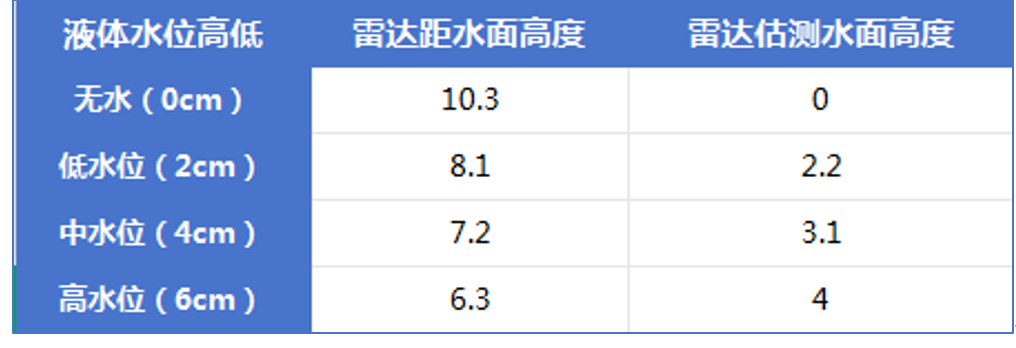

表一:液体水位高低与雷达距离、估算水面高度记录表
实际水深(cm) |
传感器测量值(cm) |
绝对误差(cm) |
5 |
5.2 |
0.2 |
10 |
9.8 |
0.2 |
15 |
14.7 |
0.3 |
20 |
19.6 |
0.4 |
25 |
24.5 |
0.5 |
4.3 误差分析与改进
测量结果整体与实际水深高度一致,但随着水深增加,误差略有上升。分析其原因主要包括:(1)水面波动导致回波时间微小变化;(2)声速受温度影响,程序中采用固定声速值(340m/s),未进行温度补偿;(3)容器边缘可能引起多次反射干扰。
从他人的研究中可以发现,环境因素对超声波测距精度有显著影响。为提高系统在真实环境中的可靠性,我们提出以下改进方向:(1)增加DS18B20温度传感器,实现声速动态校准;(2)在液面添加浮标或使用消波材料,减少水面波动影响;(3)采用新型超声波传感器,降低边缘干扰。
五、地方应用场景展望
5.1 城市内涝监测系统
系统设计思路:在易涝点布设本系统,将超声波传感器垂直固定于桥洞侧壁或路杆上,探头朝向路面,将水位数据实时上传至云平台。平台实时显示各监测点水位,并设定黄、橙、红三级预警机制。通过配套的微信小程序、交通广播及路侧LED屏,向市民发布实时积水信息与绕行建议。
成本效益分析:单个监测点总成本价格远低于传统水位监测站(通常万元以上),全市布设成本可控制在2万元左右,远低于因内涝造成的交通拥堵与财产损失。
六、结论与展望
本研究成功将前期构建的超声波雷达系统拓展至水深测量领域,通过实验验证了HC-SR04传感器在液体深度检测中的可行性与精度。项目不仅巩固了我们对超声波物理特性与传感技术的理解,也体现了科技创新与地方需求相结合的实践价值。
未来,我们将进一步优化系统精度,集成“云数据”平台,推动该系统在"智慧徐州"建设中的实际应用。凭借其低成本和高可靠性的优势,以及政策支持的有利背景,该系统有望在徐州城市管理中发挥重要作用,真正实现"科技服务生活"的探究目标。
七、参考文献
[1]胡林慧,惠坤龙,杨博等. 超声波雷达测障装置的研究与设计[J]. 数码世界, 2018(7): 144-145.
[2]邢东洋. 超声波雷达预警系统的设计和实现[J]. 科学技术创新, 2022(10): 185-188.
论文2 基于相控阵雷达系统的创新研究
张慎桐 籍浩然 杨译博 马煦然 成政儒
指导教师:邵馨阅
【摘要】本研究在HC-SR04超声波传感器与Arduino平台构建的基础雷达系统上,开展了理论探究的跨层次探索。首先设计并实现了一种基于三角测距原理的双传感器方位指示系统,通过自主编译程序,实现了障碍物方位的实时较高精度识别与指向。进一步,利用Matlab仿真分析了相控阵雷达天线单元数量对主瓣波束宽度的影响,明确了二者之间的反比关系,即单元数量越多,波束越窄,即波束指向性越优。项目融合了传感器应用、算法实现与电磁波仿真,体现了从实践构建到理论验证的完整科研路径。
【关键词】超声波雷达;三角测距;方位识别;相控阵仿真;波束宽度
一、引言
超声波雷达以其成本低、原理直观的特点,成为中学生接触传感技术与智能系统的理想载体。当前教学实践多集中于基础功能实现,对探测性能的深入分析与创新应用尚有不足。为此,本研究在完成HC-SR04基础雷达系统搭建后,展开了系统性、递进式的探究:基于发现的问题与规律,我们进行系统升级,设计开发了具备方位指示功能的双传感器雷达系统;最后,将探究方向从超声波拓展至电磁波,利用Matlab仿真研究相控阵雷达的核心参数,实现了从实践到理论、从单一技术到跨领域理解的升华。
超声波雷达作为常见的非接触式探测系统,在教学与科 创中得到广泛应用,但多数项目止步于基础测距与成像,缺乏在方位识别与状态仿真方面的深入拓展。项目旨在通过“硬件+算法+仿真”的综合实践,构建一个从实际问题解决到理论认知提升的完整研究闭环,实现了从实践到理论的升华。
二、原理与仿真方法
为探究更先进的雷达技术,我们使用Matlab的Sensor Array Analyzer工具,仿真分析了二维相控阵雷达。相控阵雷达通过控制多个天线单元的相位,实现波束的电子扫描。其核心性能指标之一--主瓣波束宽度(HPBW),决定了雷达的方向分辨能力和抗干扰能力。而雷达的主瓣波束宽度指的是:在雷达的主瓣范围内,相对最大辐射方向功率密度下降至一半时的角域宽度,也叫3dB波束宽度(因为雷达功率单位中dB值减3代表功率密度下降一半)。所以在图4-1中标注的HPBW就是主瓣波束宽度了。

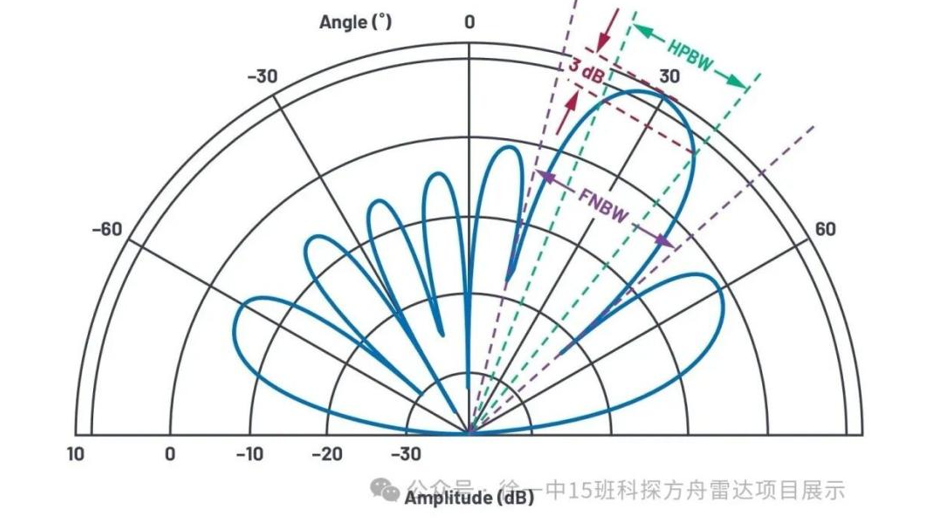

图4-1主瓣波束宽度示意图
三、仿真结果与分析

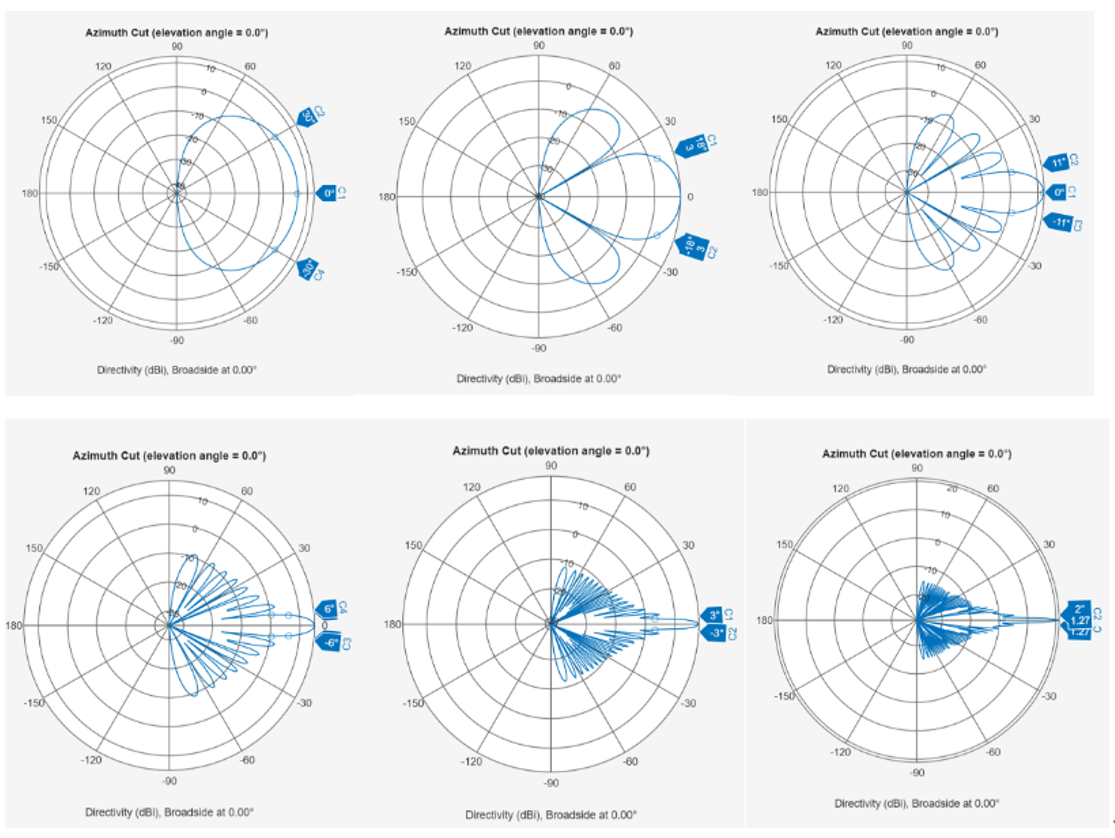

仿真设定天线元素数量N从2逐步增加至64,结果如下图所示。

数据明确显示:随着天线单元数量的增加,主瓣波束宽度不断变窄。

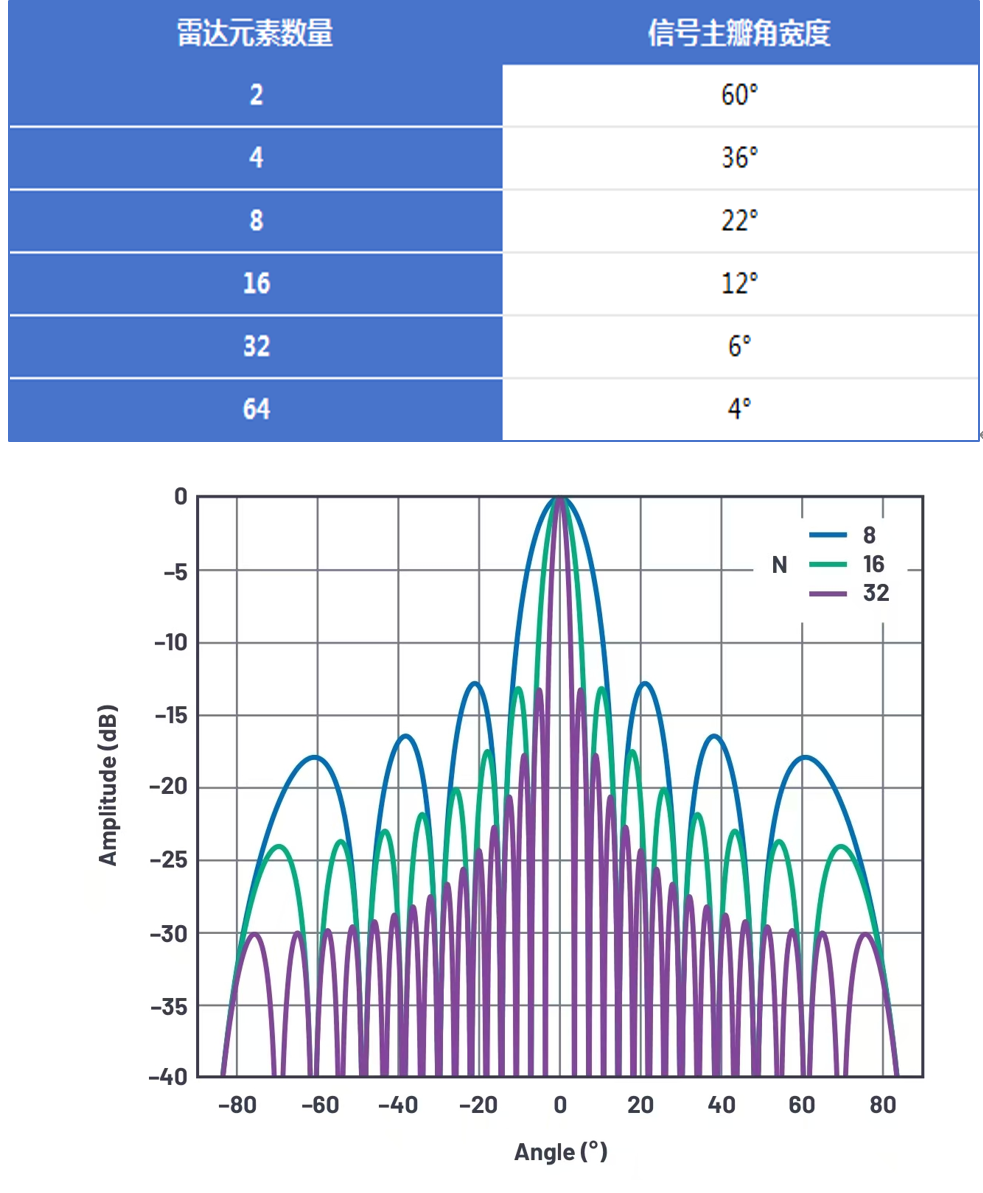

表6-1 均匀线性相控阵天线阵列元素数量与信号主瓣角宽度关系记录表 |
|
2 |
60° |
4 |
36° |
8 |
22° |
16 |
12° |
32 |
6° |
64 |
4° |
数据明确显示:随着天线单元数量的增加,主瓣波束宽度显著变窄,表明雷达指向性与角分辨率提升,该结论与相关理论研究一致。
四、综合讨论与结论
本研究实现了通过Matlab仿真揭示了天线规模对波束性能的影响规律,建立起从实践到理论的认知桥梁。
综上所述,项目充分体现了“传感+控制+仿真”的综合性科技教育理念,不仅深化了高中生对传感技术的理解,更展示了高中生在跨学科技能融合与系统创新方面的潜力。整个项目是一次完整的提升中学生思维深度和宽度的科研性训练,为未来更复杂的研究奠定了基础。
五、参考文献
[1]胡林慧,惠坤龙,杨博等. 超声波雷达测障装置的研究与设计[J]. 数码世界, 2018(7): 144-145.
[2]邢东洋. 超声波雷达预警系统的设计和实现[J]. 科学技术创新, 2022(10): 185-188.
[3]闫力博,陈彩霞,韩晓惠. 基于超声波和毫米波雷达的泊车感知系统研究[J]. 汽车实用技术, 2023, 48(9): 40-44.
[4]陈明海. 超声波雷达在智能网联汽车中的应用分析[J]. 时代汽车, 2024(17): 181-183.
[5]崔晓川,邹博维,孙明. 倒车雷达探测范围测量方法及准确度分析[J]. 中国测试, 2016, 42(5): 42-45.
[6]仇旭,朱浩,邓元望. 基于超声波雷达的改进车位检测算法研究[J]. 中国机械工程, 2020, 31(14): 1747-1753.
[7]吴红涛,李明,高见举. 汽车超声波雷达近距离障碍物探测报警降级问题的研究[J]. 自动化应用, 2024, 65(15): 222-224.
